PVDF Standard
Popis

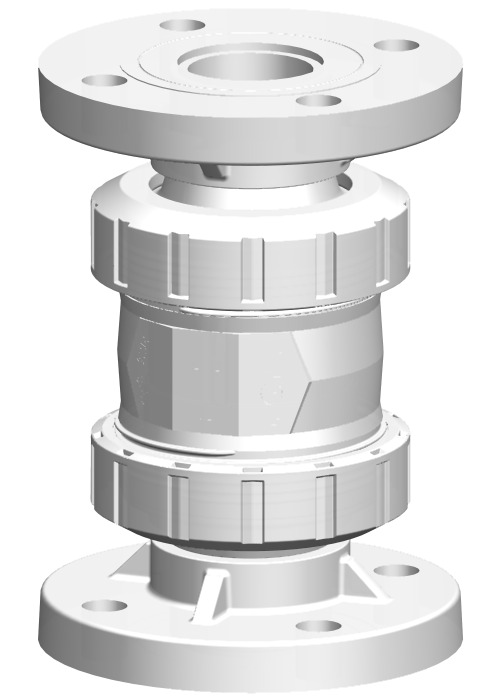

Zpětný ventil typ 562 s Pevnými přírubami metrické
Model:
Materiál: PVDF
Pro vodorovnou nebo svislou instalaci
Těsnění při minimálním vodním sloupci 1 m
Předpjatá pružina, pružina z nerezové oceli (1.4310)
Pružina dostupná i v jiných materiálech, viz seznam náhradních dílů
Navrženo pro snadnou montáž a demontáž
Bez vibrací a při vysoké rychlosti proudění
Průtokově optimalizovaný zpětný kužel, dvojitě vedený
Kompaktní instalační délka, stejná jako kulový ventil typ 546
Instalační délka dle EN 558-1
Koncové konektory délky Z a převlečné matice nejsou kompatibilní s typem 360
Napojovací dimenze: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN10
Pro vodorovnou nebo svislou instalaci
Těsnění při minimálním vodním sloupci 1 m
Předpjatá pružina, pružina z nerezové oceli (1.4310)
Pružina dostupná i v jiných materiálech, viz seznam náhradních dílů
Navrženo pro snadnou montáž a demontáž
Bez vibrací a při vysoké rychlosti proudění
Průtokově optimalizovaný zpětný kužel, dvojitě vedený
Kompaktní instalační délka, stejná jako kulový ventil typ 546
Instalační délka dle EN 558-1
Koncové konektory délky Z a převlečné matice nejsou kompatibilní s typem 360
Napojovací dimenze: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN10
Poznámka
Varování: ujistěte se, že průměr není zmenšen přes svarové housenky (nebezpečí turbulencí)
FKM
|

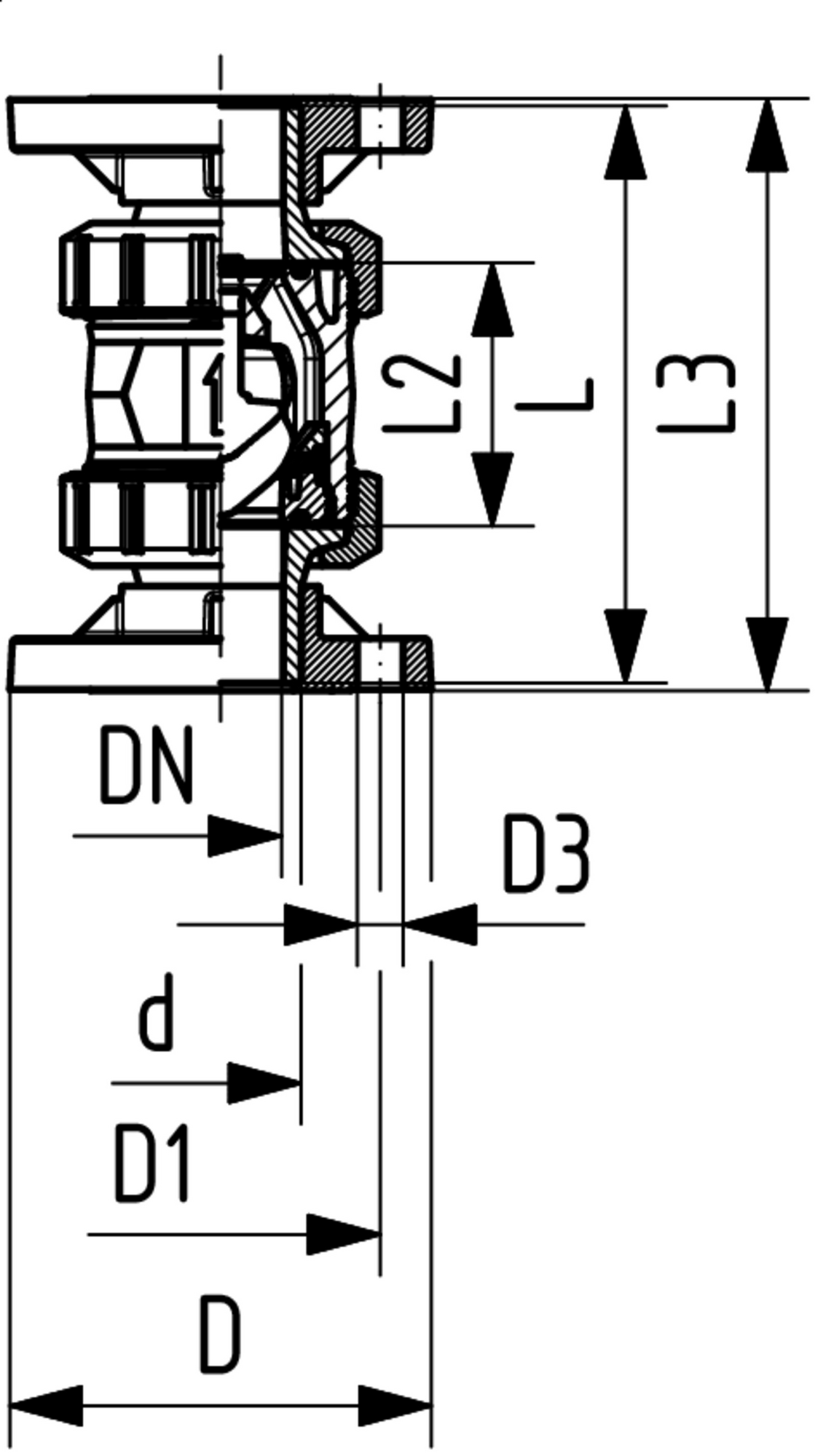

d (mm) |
DN (mm) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
D (mm) |
D1 (mm) |
D3 (mm) |
L (mm) |
L2 (mm) |
L3 (mm) |
nejblíže k inch (inch) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
20
|
15
|
16
|
180
|
93
|
65
|
14
|
120
|
56
|
130
|
1∕2
|
0.42
|
175562192
|
14 463,00 | Na dotaz | ||
|
25
|
20
|
16
|
380
|
103
|
75
|
14
|
140
|
65
|
150
|
3∕4
|
0.7
|
175562193
|
17 745,00 | Na dotaz | ||
|
32
|
25
|
16
|
460
|
115
|
85
|
14
|
150
|
71
|
160
|
1
|
0.86
|
175562194
|
20 832,00 | Na dotaz | ||
|
40
|
32
|
16
|
850
|
137
|
100
|
18
|
170
|
85
|
180
|
1 1∕4
|
1.43
|
175562195
|
34 122,00 | Na dotaz | ||
|
50
|
40
|
16
|
1080
|
147
|
110
|
18
|
190
|
89
|
200
|
1 1∕2
|
1.94
|
175562196
|
36 861,00 | Na dotaz | ||
|
63
|
50
|
16
|
1670
|
162
|
125
|
18
|
220
|
101
|
230
|
2
|
3.16
|
175562197
|
61 989,00 | Na dotaz |
