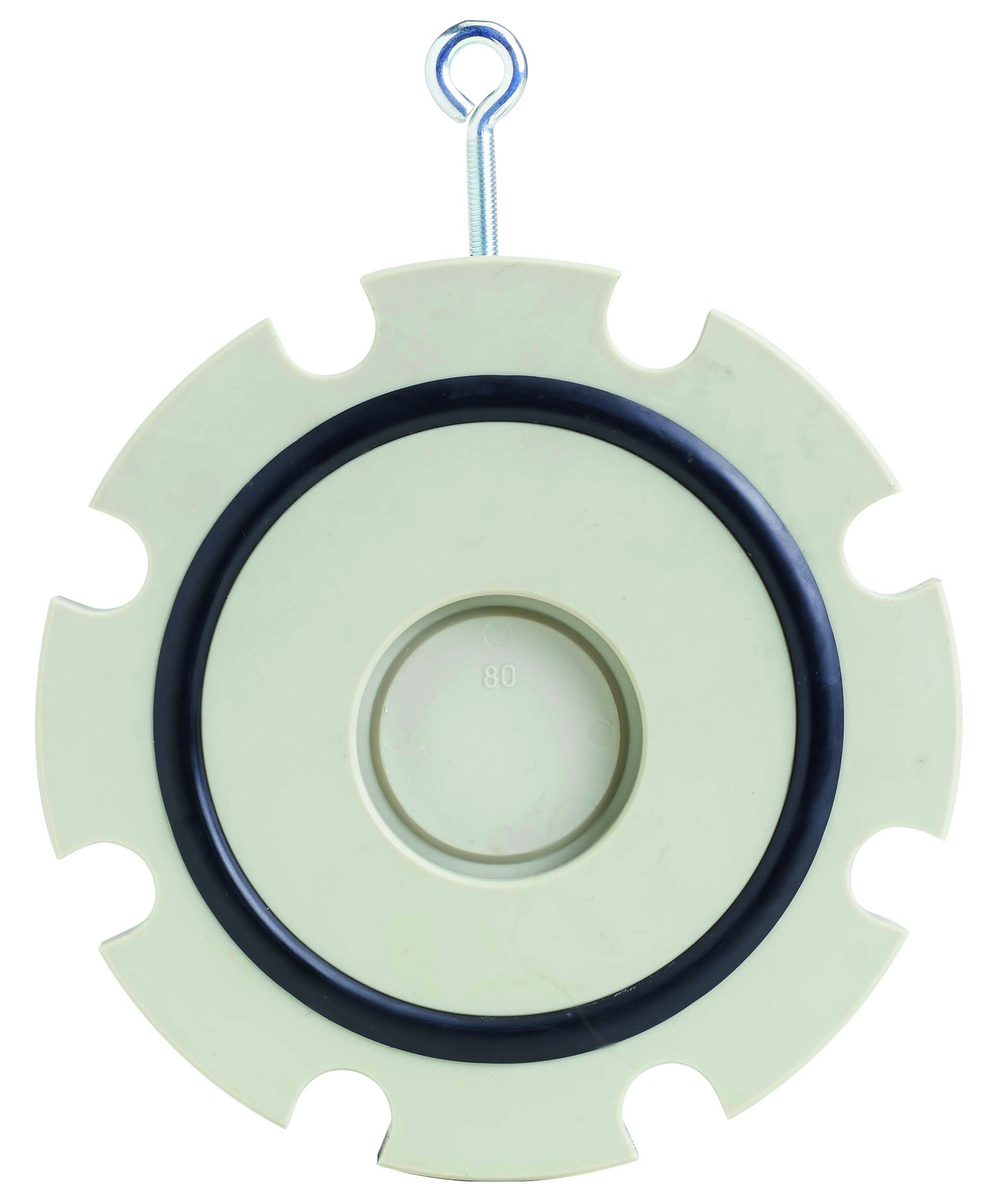

PP-H Standard zpětná klapka typ 369
Popis
Bez pružiny
Model:
Materiál: PP-H
Podpůrné očko pro snadné sesazení
Vhodné pro vertikální a horizontální montáž
Podpůrné očko pro snadné sesazení
Vhodné pro vertikální a horizontální montáž
Návod k instalaci:
Instalace mezi ISO/DIN (všechny rozměry) a ANSI/BS přírubové adaptéry (vše kromě DN32 a DN125)
Instalace s ANSI/BS přírubovým adaptérem: pro plátkové zpětné ventily DN40 až DN80 musíte použít ANSI/BS přírubové adaptéry s dalším větším rozměrem (příklad DN40 plátkový zpětný ventil mezi DN50 ANSI/BS přírubový adaptér)
vystředění podle průměru těla (ISO / DIN podle D3, ANSI / BS podle D)
Na výstupní straně zpětného ventilu je nutné použít speciální výstupní přírubový adaptér PP nebo PE
Těsnění se speciálním těsněním příruby (kromě DN32, O-kroužek)
Stabilizační zóna o minimálně 5násobku jmenovité světlosti (DN) by měla být zajištěna před a za destičkovým zpětným ventilem (doporučuje se 10násobek DN)
Není povolena žádná přímá instalace na přírubu čerpadla nebo následující ohyb
Zpětné ventily bez resetovací pružiny se nedoporučují pro pulzující toky (produkce hluku)
Instalace s ANSI/BS přírubovým adaptérem: pro plátkové zpětné ventily DN40 až DN80 musíte použít ANSI/BS přírubové adaptéry s dalším větším rozměrem (příklad DN40 plátkový zpětný ventil mezi DN50 ANSI/BS přírubový adaptér)
vystředění podle průměru těla (ISO / DIN podle D3, ANSI / BS podle D)
Na výstupní straně zpětného ventilu je nutné použít speciální výstupní přírubový adaptér PP nebo PE
Těsnění se speciálním těsněním příruby (kromě DN32, O-kroužek)
Stabilizační zóna o minimálně 5násobku jmenovité světlosti (DN) by měla být zajištěna před a za destičkovým zpětným ventilem (doporučuje se 10násobek DN)
Není povolena žádná přímá instalace na přírubu čerpadla nebo následující ohyb
Zpětné ventily bez resetovací pružiny se nedoporučují pro pulzující toky (produkce hluku)
EPDM
|

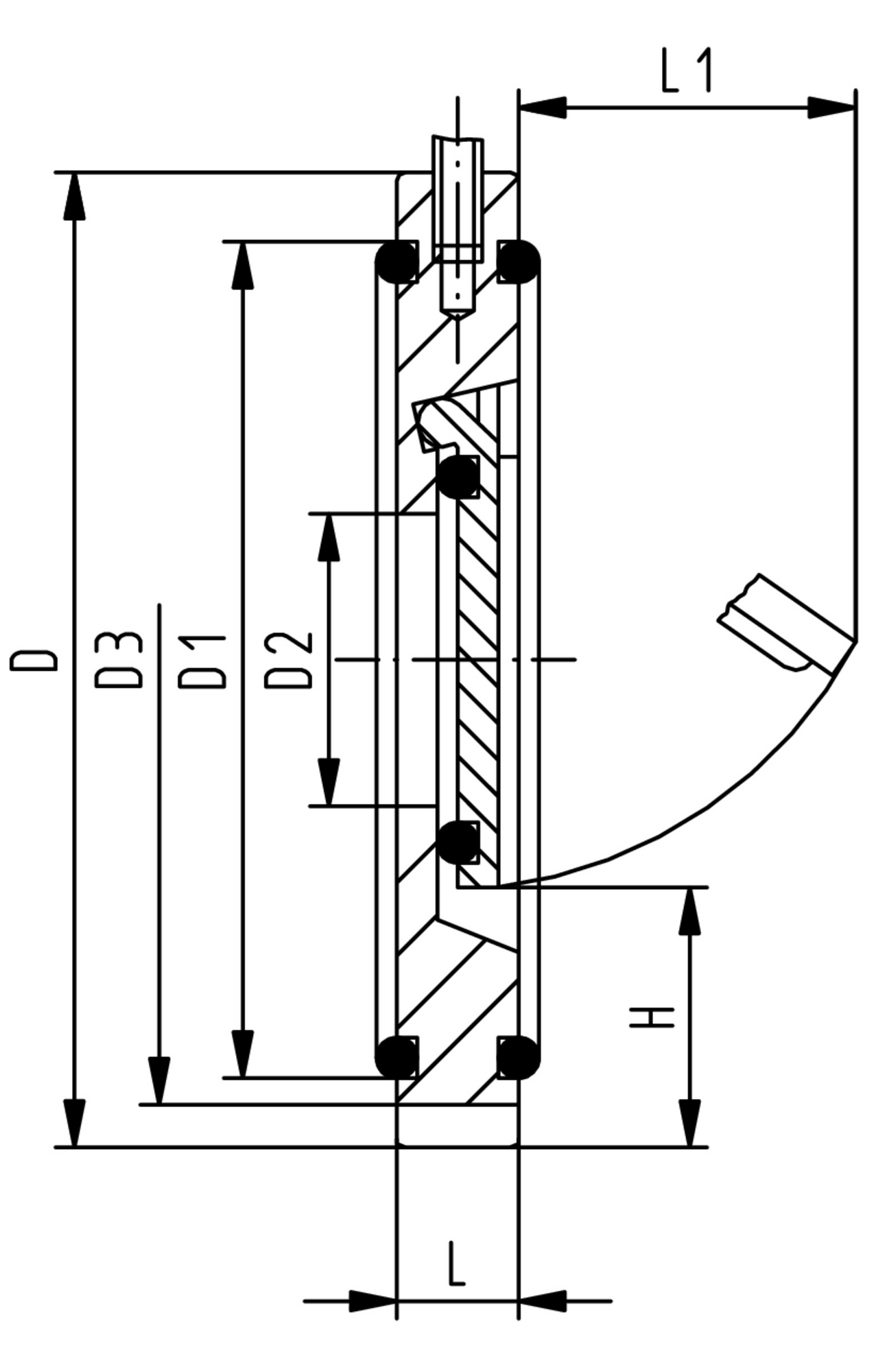

d (mm) |
DN (mm) |
PN (bar) |
nejblíže k inch (inch) |
D (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L (mm) |
L1 (mm) |
H (mm) |
Otvírací tlak vertikální (mbar) |
Otvírací tlak horizontální (mbar) |
Minimální vodní sloupec pro utěsnění (m) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
40
|
32
|
10
|
1 1∕4
|
85
|
59
|
18
|
-
|
15
|
22
|
25
|
10
|
1
|
3
|
0.07
|
167369002
|
4 215,00 | Na dotaz | ||
|
50
|
40
|
10
|
1 1∕2
|
105
|
77
|
22
|
95
|
16
|
27
|
27
|
10
|
1
|
3
|
0.099
|
167369003
|
4 251,00 | 1 ks | ||
|
63
|
50
|
10
|
2
|
124
|
92
|
32
|
109
|
18
|
40
|
29
|
10
|
1
|
3
|
0.143
|
167369004
|
4 440,00 | 2 ks | ||
|
75
|
65
|
10
|
2 1∕2
|
137
|
111
|
40
|
129
|
20
|
55
|
31
|
10
|
1
|
3
|
0.218
|
167369005
|
5 438,00 | 5 ks + | ||
|
90
|
80
|
10
|
3
|
175
|
131
|
54
|
144
|
20
|
67
|
32
|
10
|
1
|
3
|
0.272
|
167369006
|
5 898,00 | 5 ks + | ||
|
110
|
100
|
10
|
4
|
175
|
153
|
70
|
164
|
23
|
77
|
31
|
10
|
1
|
3
|
0.378
|
167369007
|
6 798,00 | 2 ks | ||
|
140
|
125
|
10
|
5
|
195
|
185
|
92
|
-
|
23
|
94
|
35
|
10
|
1
|
3
|
0.532
|
167369009
|
9 612,00 | 3 ks | ||
|
160
|
150
|
6
|
6
|
222
|
198
|
105
|
220
|
26
|
100
|
41
|
10
|
1
|
3
|
0.754
|
167369010
|
9 920,00 | Na dotaz | ||
|
225
|
200
|
6
|
8
|
279
|
259
|
154
|
275
|
34
|
152
|
38
|
18
|
1
|
3
|
1.409
|
167369011
|
12 431,00 | Na dotaz | ||
|
280
|
250
|
6
|
10
|
340
|
311
|
192
|
330
|
40
|
180
|
41
|
18
|
1
|
3
|
2.201
|
167369012
|
18 979,00 | Na dotaz | ||
|
315
|
300
|
6
|
12
|
410
|
347
|
227
|
380
|
45
|
215
|
41
|
18
|
1
|
3
|
3.671
|
167369013
|
26 693,00 | Na dotaz |
FKM
|
d (mm) |
DN (mm) |
PN (bar) |
nejblíže k inch (inch) |
D (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L (mm) |
L1 (mm) |
H (mm) |
Otvírací tlak vertikální (mbar) |
Otvírací tlak horizontální (mbar) |
Minimální vodní sloupec pro utěsnění (m) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
40
|
32
|
10
|
1 1∕4
|
85
|
59
|
18
|
-
|
15
|
22
|
25
|
10
|
1
|
3
|
0.084
|
167369022
|
6 798,00 | Na dotaz | ||
|
50
|
40
|
10
|
1 1∕2
|
105
|
77
|
22
|
95
|
16
|
27
|
27
|
10
|
1
|
3
|
0.11
|
167369023
|
6 798,00 | Na dotaz | ||
|
63
|
50
|
10
|
2
|
124
|
92
|
32
|
109
|
18
|
40
|
29
|
10
|
1
|
3
|
0.159
|
167369024
|
7 226,00 | Na dotaz | ||
|
75
|
65
|
10
|
2 1∕2
|
137
|
111
|
40
|
129
|
20
|
55
|
31
|
10
|
1
|
3
|
0.232
|
167369025
|
8 879,00 | Na dotaz | ||
|
90
|
80
|
10
|
3
|
175
|
131
|
54
|
144
|
20
|
67
|
32
|
10
|
1
|
3
|
0.264
|
167369026
|
9 980,00 | Na dotaz | ||
|
110
|
100
|
10
|
4
|
175
|
153
|
70
|
164
|
23
|
77
|
31
|
10
|
1
|
3
|
0.405
|
167369027
|
11 632,00 | Na dotaz | ||
|
140
|
125
|
10
|
5
|
195
|
185
|
92
|
-
|
23
|
94
|
35
|
10
|
1
|
3
|
0.594
|
167369029
|
15 000,00 | Na dotaz | ||
|
160
|
150
|
6
|
6
|
222
|
198
|
105
|
220
|
26
|
100
|
41
|
10
|
1
|
3
|
0.805
|
167369030
|
16 140,00 | Na dotaz | ||
|
225
|
200
|
6
|
8
|
279
|
259
|
154
|
275
|
34
|
152
|
38
|
18
|
1
|
3
|
1.4
|
167369031
|
19 165,00 | Na dotaz | ||
|
280
|
250
|
6
|
10
|
340
|
311
|
192
|
330
|
40
|
180
|
41
|
18
|
1
|
3
|
2.524
|
167369032
|
28 102,00 | Na dotaz | ||
|
315
|
300
|
6
|
12
|
410
|
347
|
227
|
380
|
45
|
215
|
41
|
18
|
1
|
3
|
3.52
|
167369033
|
37 255,00 | Na dotaz |
