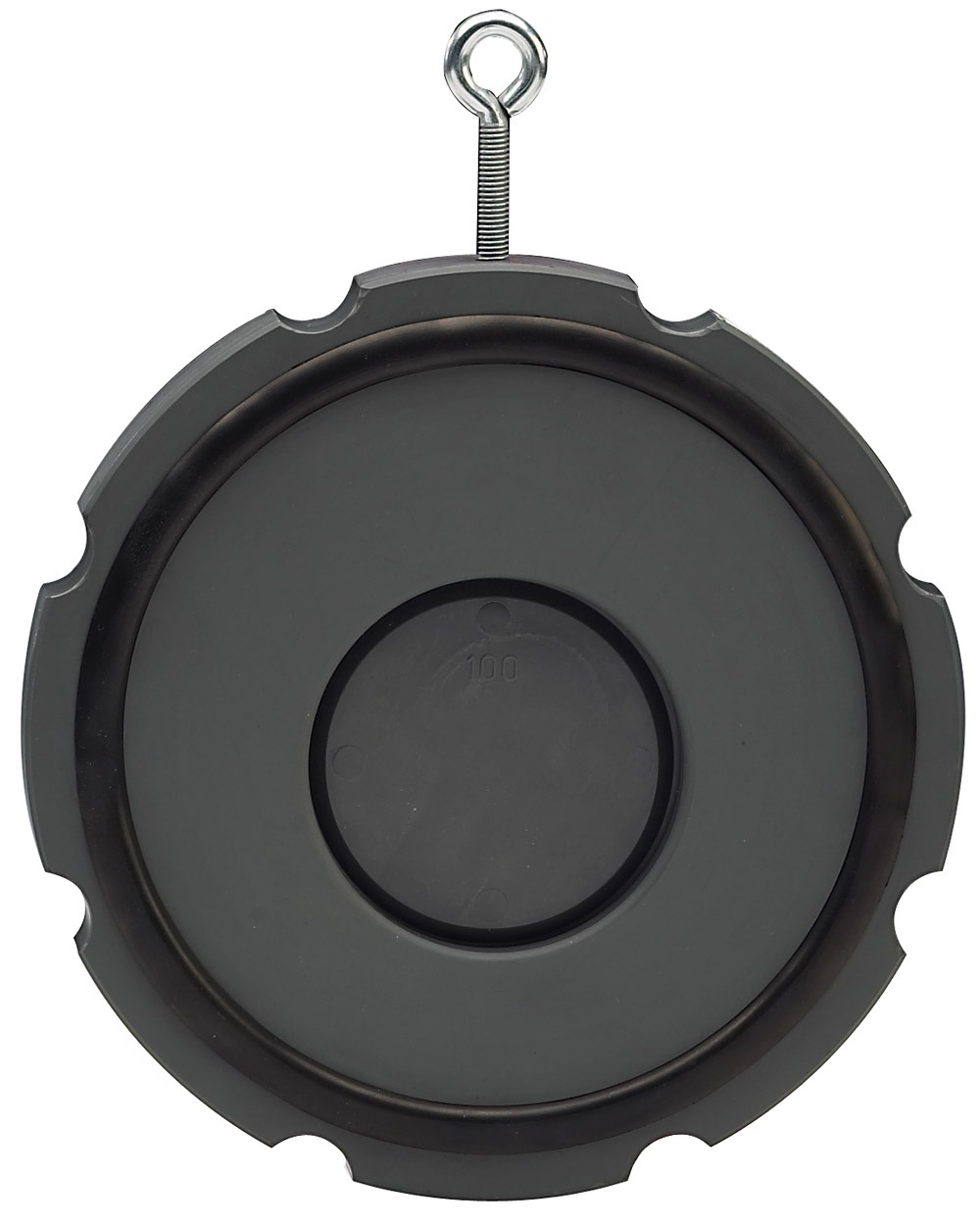

Zpětná klapka typ 369 PVC-U
Popis
S pružinou Hastelloy C.
Model:
Podpůrné očko pro snadné sesazení
Vhodné pro vertikální a horizontální montáž
Vhodné pro vertikální a horizontální montáž
Návod k instalaci:
Instalace mezi ISO/DIN (všechny rozměry) a ANSI/BS přírubové adaptéry (vše kromě DN32 a DN125)
Instalace s ANSI/BS přírubovým adaptérem: pro plátkové zpětné ventily DN40 až DN80 musíte použít ANSI/BS přírubové adaptéry s dalším větším rozměrem (příklad DN40 plátkový zpětný ventil mezi DN50 ANSI/BS přírubový adaptér)
vystředění podle průměru těla (ISO / DIN podle D3, ANSI / BS podle D)
Těsnění se speciálním těsněním příruby (kromě DN32, O-kroužek)
Stabilizační zóna o minimálně 5násobku jmenovité světlosti (DN) by měla být zajištěna před a za destičkovým zpětným ventilem (doporučuje se 10násobek DN)
Není povolena žádná přímá instalace na přírubu čerpadla nebo následující ohyb
Použití PVC-U potrubí PN16 je možné pouze do d63
Instalace s ANSI/BS přírubovým adaptérem: pro plátkové zpětné ventily DN40 až DN80 musíte použít ANSI/BS přírubové adaptéry s dalším větším rozměrem (příklad DN40 plátkový zpětný ventil mezi DN50 ANSI/BS přírubový adaptér)
vystředění podle průměru těla (ISO / DIN podle D3, ANSI / BS podle D)
Těsnění se speciálním těsněním příruby (kromě DN32, O-kroužek)
Stabilizační zóna o minimálně 5násobku jmenovité světlosti (DN) by měla být zajištěna před a za destičkovým zpětným ventilem (doporučuje se 10násobek DN)
Není povolena žádná přímá instalace na přírubu čerpadla nebo následující ohyb
Použití PVC-U potrubí PN16 je možné pouze do d63
EPDM
|

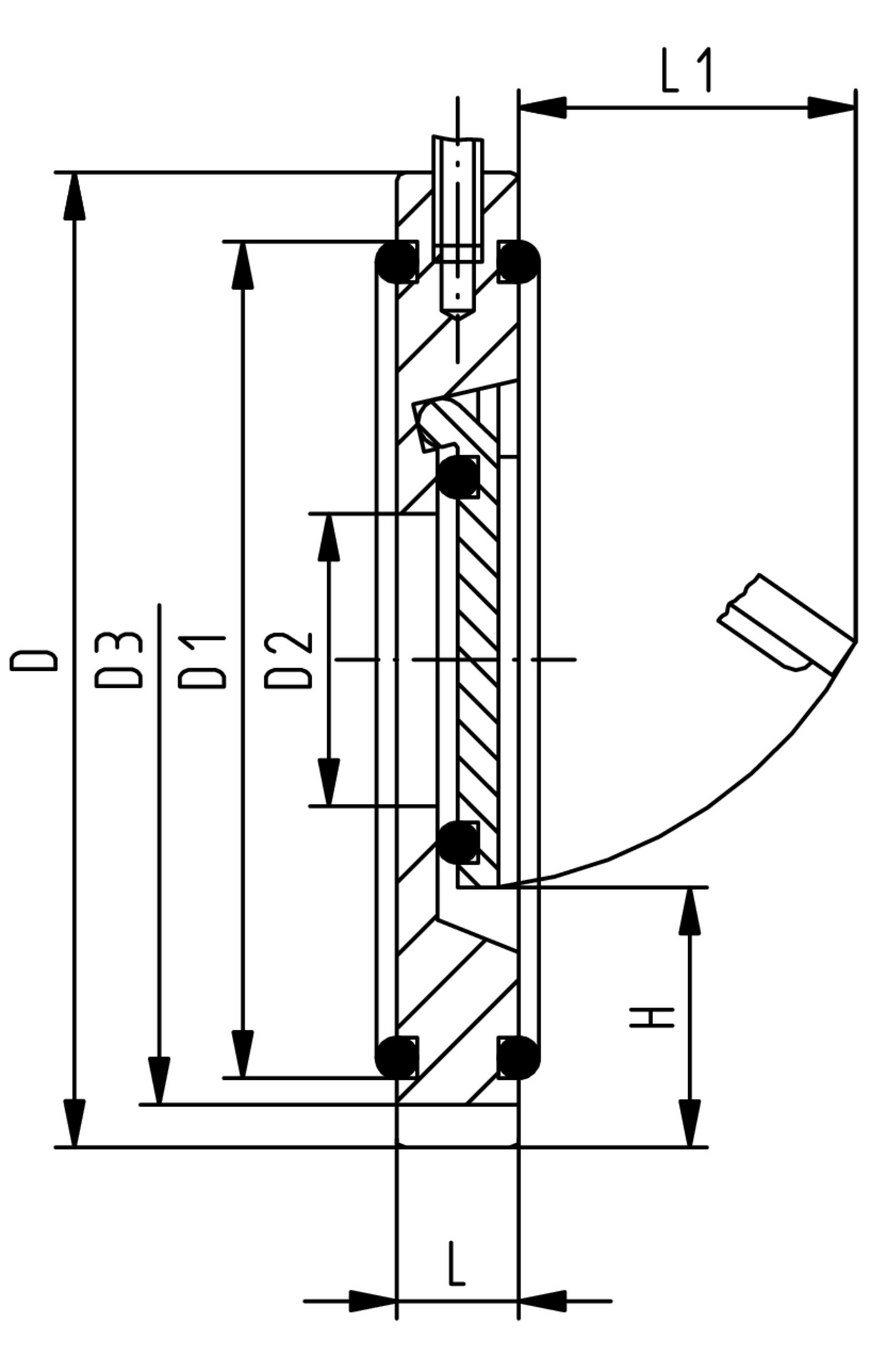

d (mm) |
DN (mm) |
Rozměr (inch) |
PN (bar) |
D (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L (mm) |
L1 (mm) |
H (mm) |
Otvírací tlak vertikální (mbar) |
Otvírací tlak horizontální (mbar) |
Minimální vodní sloupec pro utěsnění (m) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
40
|
32
|
1 1∕4
|
10
|
85
|
59
|
18
|
-
|
15
|
22
|
25
|
30
|
20
|
2
|
0.13
|
161369082
|
10 181,00 | Na dotaz | ||
|
50
|
40
|
1 1∕2
|
10
|
105
|
77
|
22
|
95
|
16
|
27
|
27
|
30
|
20
|
2
|
0.174
|
161369083
|
10 181,00 | Na dotaz | ||
|
63
|
50
|
2
|
10
|
124
|
92
|
32
|
109
|
18
|
40
|
29
|
30
|
20
|
2
|
0.25
|
161369084
|
10 914,00 | Na dotaz | ||
|
75
|
65
|
2 1∕2
|
10
|
137
|
111
|
40
|
129
|
20
|
55
|
31
|
30
|
20
|
2
|
0.32
|
161369085
|
11 845,00 | Na dotaz | ||
|
90
|
80
|
3
|
10
|
175
|
131
|
54
|
144
|
20
|
67
|
32
|
30
|
20
|
2
|
0.39
|
161369086
|
13 371,00 | Na dotaz | ||
|
110
|
100
|
4
|
10
|
175
|
153
|
70
|
164
|
23
|
77
|
31
|
30
|
20
|
2
|
0.654
|
161369087
|
15 036,00 | Na dotaz | ||
|
140
|
125
|
5
|
10
|
195
|
185
|
92
|
-
|
23
|
94
|
35
|
30
|
20
|
2
|
0.75
|
161369089
|
19 094,00 | Na dotaz | ||
|
160
|
150
|
6
|
6
|
222
|
198
|
105
|
220
|
26
|
100
|
41
|
30
|
20
|
2
|
1.164
|
161369090
|
20 358,00 | Na dotaz | ||
|
225
|
200
|
8
|
6
|
279
|
259
|
154
|
275
|
34
|
152
|
38
|
38
|
20
|
2
|
2.1
|
161369091
|
24 550,00 | Na dotaz | ||
|
280
|
250
|
10
|
6
|
340
|
311
|
192
|
330
|
40
|
180
|
41
|
38
|
20
|
2
|
3.5
|
161369092
|
35 792,00 | Na dotaz | ||
|
315
|
300
|
12
|
6
|
410
|
347
|
227
|
380
|
45
|
215
|
41
|
38
|
20
|
2
|
5.3
|
161369093
|
50 228,00 | Na dotaz |
FKM
|
d (mm) |
DN (mm) |
Rozměr (inch) |
PN (bar) |
D (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L (mm) |
L1 (mm) |
H (mm) |
Otvírací tlak vertikální (mbar) |
Otvírací tlak horizontální (mbar) |
Minimální vodní sloupec pro utěsnění (m) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
40
|
32
|
1 1∕4
|
10
|
85
|
59
|
18
|
-
|
15
|
22
|
25
|
30
|
20
|
2
|
0.13
|
161369102
|
13 305,00 | Na dotaz | ||
|
50
|
40
|
1 1∕2
|
10
|
105
|
77
|
22
|
95
|
16
|
27
|
27
|
30
|
20
|
2
|
0.16
|
161369103
|
13 439,00 | Na dotaz | ||
|
63
|
50
|
2
|
10
|
124
|
92
|
32
|
109
|
18
|
40
|
29
|
30
|
20
|
2
|
0.277
|
161369104
|
14 438,00 | Na dotaz | ||
|
75
|
65
|
2 1∕2
|
10
|
137
|
111
|
40
|
129
|
20
|
55
|
31
|
30
|
20
|
2
|
0.32
|
161369105
|
16 166,00 | Na dotaz | ||
|
90
|
80
|
3
|
10
|
175
|
131
|
54
|
144
|
20
|
67
|
32
|
30
|
20
|
2
|
0.39
|
161369106
|
18 430,00 | Na dotaz | ||
|
110
|
100
|
4
|
10
|
175
|
153
|
70
|
164
|
23
|
77
|
31
|
30
|
20
|
2
|
0.55
|
161369107
|
21 025,00 | Na dotaz | ||
|
140
|
125
|
5
|
10
|
195
|
185
|
92
|
-
|
23
|
94
|
35
|
30
|
20
|
2
|
0.75
|
161369109
|
25 879,00 | Na dotaz | ||
|
160
|
150
|
6
|
6
|
222
|
198
|
105
|
220
|
26
|
100
|
41
|
30
|
20
|
2
|
1.1
|
161369110
|
28 210,00 | Na dotaz | ||
|
225
|
200
|
8
|
6
|
279
|
259
|
154
|
275
|
34
|
152
|
38
|
38
|
20
|
2
|
2.1
|
161369111
|
32 930,00 | Na dotaz | ||
|
280
|
250
|
10
|
6
|
340
|
311
|
192
|
330
|
40
|
180
|
41
|
38
|
20
|
2
|
3.5
|
161369112
|
47 168,00 | Na dotaz | ||
|
315
|
300
|
12
|
6
|
410
|
347
|
227
|
380
|
45
|
215
|
41
|
38
|
20
|
2
|
5.3
|
161369113
|
63 598,00 | Na dotaz |
