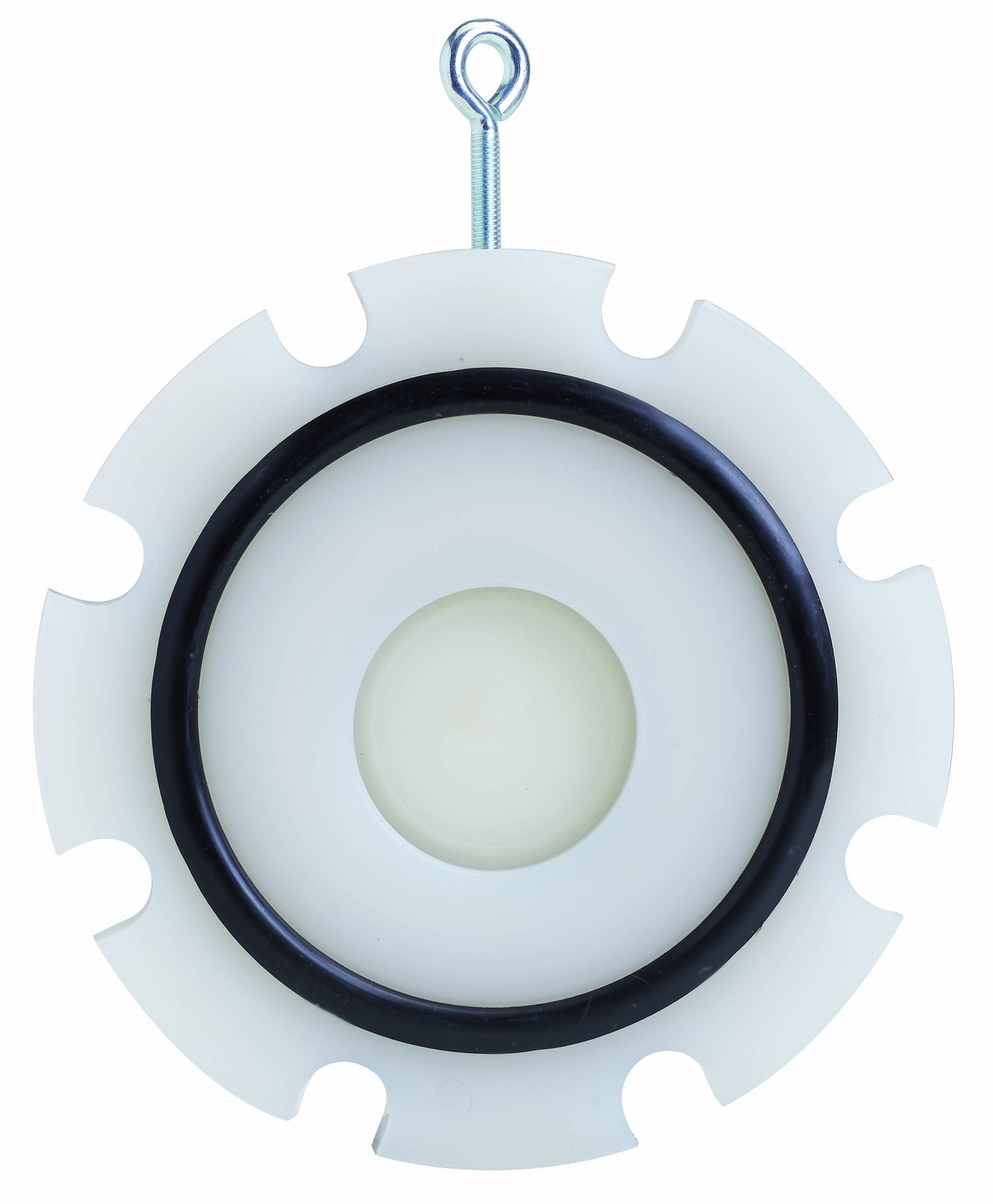

PVDF Standard zpětná klapka 369
Popis
S pružinou Hastelloy C.
Model:
Materiál: PVDF
Podpůrné očko pro snadné sesazení
Vhodné pro vertikální a horizontální montáž
Podpůrné očko pro snadné sesazení
Vhodné pro vertikální a horizontální montáž
Návod k instalaci:
Instalace mezi ISO/DIN (všechny rozměry) a ANSI/BS přírubové adaptéry (vše kromě DN32 a DN125)
Instalace s ANSI/BS přírubovým adaptérem: pro plátkové zpětné ventily DN40 až DN80 musíte použít ANSI/BS přírubové adaptéry s dalším větším rozměrem (příklad DN40 plátkový zpětný ventil mezi DN50 ANSI/BS přírubový adaptér)
vystředění podle průměru těla (ISO / DIN podle D3, ANSI / BS podle D)
Těsnění se speciálním těsněním příruby (kromě DN32, O-kroužek)
Stabilizační zóna o minimálně 5násobku jmenovité světlosti (DN) by měla být zajištěna před a za destičkovým zpětným ventilem (doporučuje se 10násobek DN)
Není povolena žádná přímá instalace na přírubu čerpadla nebo následující ohyb
Instalace s ANSI/BS přírubovým adaptérem: pro plátkové zpětné ventily DN40 až DN80 musíte použít ANSI/BS přírubové adaptéry s dalším větším rozměrem (příklad DN40 plátkový zpětný ventil mezi DN50 ANSI/BS přírubový adaptér)
vystředění podle průměru těla (ISO / DIN podle D3, ANSI / BS podle D)
Těsnění se speciálním těsněním příruby (kromě DN32, O-kroužek)
Stabilizační zóna o minimálně 5násobku jmenovité světlosti (DN) by měla být zajištěna před a za destičkovým zpětným ventilem (doporučuje se 10násobek DN)
Není povolena žádná přímá instalace na přírubu čerpadla nebo následující ohyb
Poznámka:
Pro správnou instalaci plátkových zpětných ventilů doporučuje Georg Fischer přírubové adaptéry nejbližšího většího průměru ventilu (např. plátkový zpětný ventil d90 se dvěma přírubovými adaptéry d110)
FKM
|

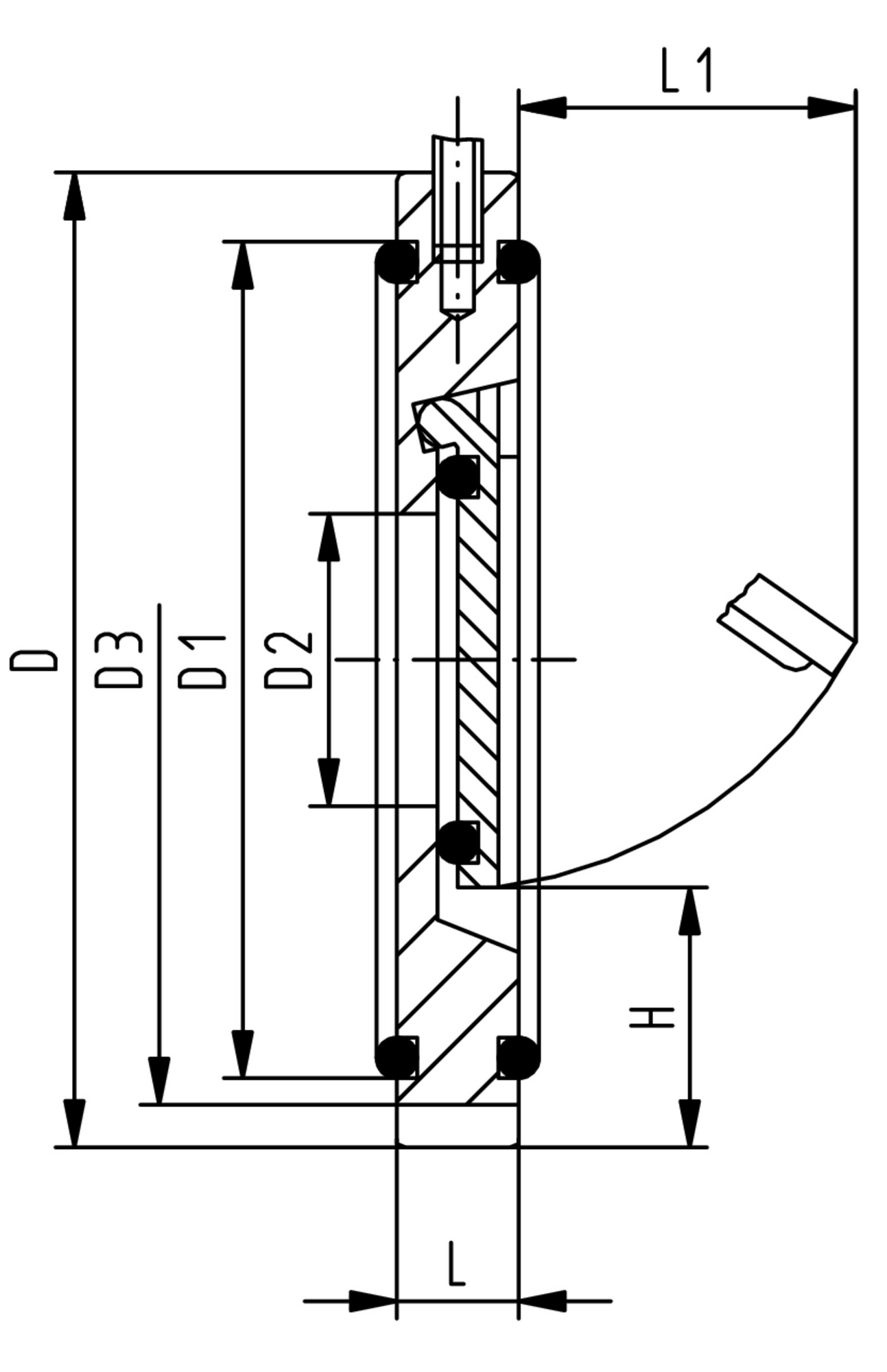

d (mm) |
DN (mm) |
Rozměr (inch) |
PN (bar) |
D (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L (mm) |
L1 (mm) |
H (mm) |
Otvírací tlak vertikální (mbar) |
Otvírací tlak horizontální (mbar) |
Těsnost od vodního sloupce (m) |
nejblíže k inch (inch) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
40
|
32
|
1 1∕4
|
10
|
85
|
59
|
18
|
-
|
15
|
22
|
25
|
30
|
20
|
2
|
1 1∕4
|
0.17
|
175369102
|
18 664,00 | Na dotaz | ||
|
50
|
40
|
1 1∕2
|
10
|
105
|
74
|
22
|
95
|
16
|
27
|
27
|
30
|
20
|
2
|
1 1∕2
|
0.21
|
175369103
|
18 796,00 | Na dotaz | ||
|
63
|
50
|
2
|
10
|
124
|
90
|
32
|
109
|
18
|
40
|
29
|
30
|
20
|
2
|
2
|
0.33
|
175369104
|
20 152,00 | Na dotaz | ||
|
75
|
65
|
2 1∕2
|
10
|
137
|
110
|
40
|
129
|
20
|
55
|
31
|
30
|
20
|
2
|
2 1∕2
|
0.42
|
175369105
|
20 148,00 | Na dotaz | ||
|
90
|
80
|
3
|
10
|
175
|
125
|
54
|
144
|
20
|
67
|
32
|
30
|
20
|
2
|
3
|
0.51
|
175369106
|
28 198,00 | Na dotaz | ||
|
110
|
100
|
4
|
10
|
175
|
150
|
70
|
164
|
23
|
77
|
31
|
30
|
20
|
2
|
4
|
0.71
|
175369107
|
33 473,00 | Na dotaz | ||
|
140
|
125
|
5
|
10
|
195
|
178
|
92
|
-
|
23
|
94
|
35
|
30
|
20
|
2
|
5
|
0.97
|
175369109
|
37 320,00 | Na dotaz | ||
|
160
|
150
|
6
|
6
|
222
|
192
|
105
|
220
|
26
|
100
|
41
|
30
|
20
|
2
|
6
|
1.42
|
175369110
|
56 521,00 | Na dotaz | ||
|
225
|
200
|
8
|
6
|
279
|
256
|
154
|
275
|
34
|
152
|
38
|
38
|
20
|
2
|
8
|
2.71
|
175369111
|
93 975,00 | Na dotaz | ||
|
280
|
250
|
10
|
6
|
340
|
306
|
192
|
330
|
40
|
180
|
41
|
38
|
20
|
2
|
10
|
4.52
|
175369112
|
140 016,00 | Na dotaz | ||
|
315
|
300
|
12
|
6
|
410
|
342
|
227
|
380
|
45
|
215
|
41
|
38
|
20
|
2
|
12
|
6.9
|
175369113
|
210 394,00 | Na dotaz |
