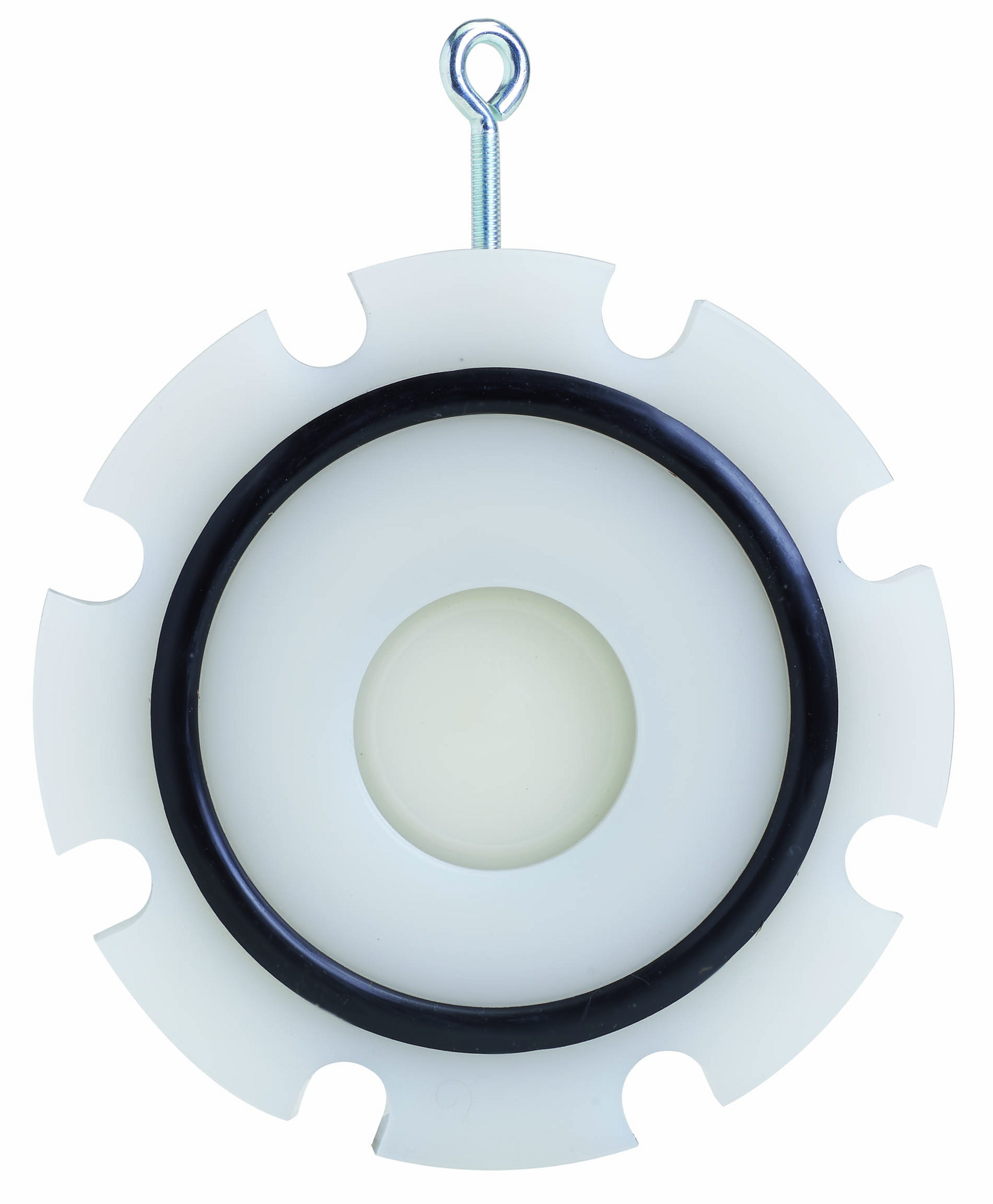

PVDF Standard zpětná klapka 369
Popis
S pružinou V4A (nerezová ocel 316)
Model:
Materiál: PVDF
Podpůrné očko pro snadné sesazení
Vhodné pro vertikální a horizontální montáž
Podpůrné očko pro snadné sesazení
Vhodné pro vertikální a horizontální montáž
Návod k instalaci:
Instalace mezi ISO/DIN (všechny rozměry) a ANSI/BS přírubové adaptéry (vše kromě DN32 a DN125)
Instalace s ANSI/BS přírubovým adaptérem: pro plátkové zpětné ventily DN40 až DN80 musíte použít ANSI/BS přírubové adaptéry s dalším větším rozměrem (příklad DN40 plátkový zpětný ventil mezi DN50 ANSI/BS přírubový adaptér)

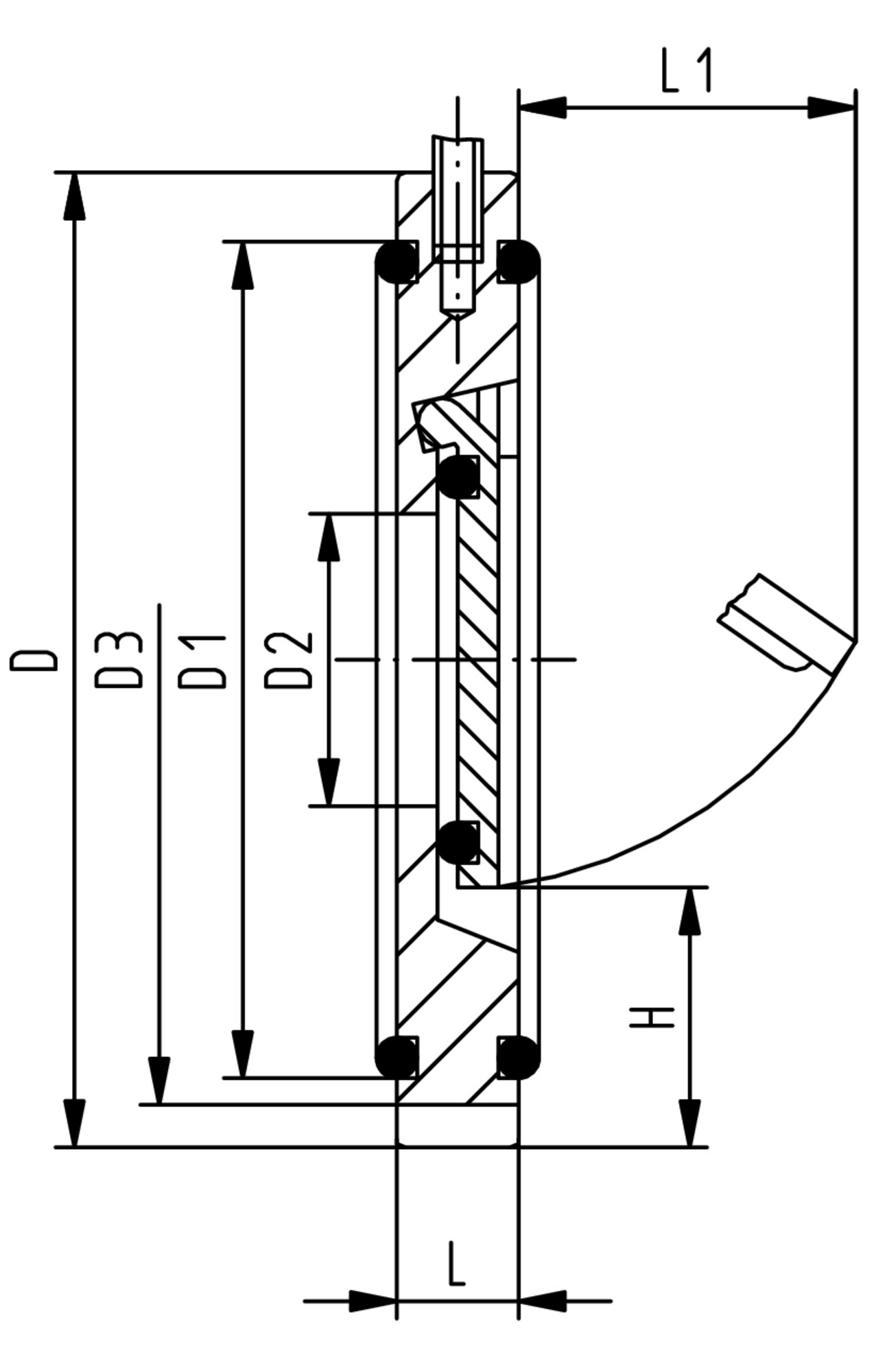

vystředění podle průměru těla (ISO / DIN podle D3, ANSI / BS podle D)
Těsnění se speciálním těsněním příruby (kromě DN32, O-kroužek)
Stabilizační zóna o minimálně 5násobku jmenovité světlosti (DN) by měla být zajištěna před a za destičkovým zpětným ventilem (doporučuje se 10násobek DN)
Není povolena žádná přímá instalace na přírubu čerpadla nebo následující ohyb
Instalace s ANSI/BS přírubovým adaptérem: pro plátkové zpětné ventily DN40 až DN80 musíte použít ANSI/BS přírubové adaptéry s dalším větším rozměrem (příklad DN40 plátkový zpětný ventil mezi DN50 ANSI/BS přírubový adaptér)
vystředění podle průměru těla (ISO / DIN podle D3, ANSI / BS podle D)
Těsnění se speciálním těsněním příruby (kromě DN32, O-kroužek)
Stabilizační zóna o minimálně 5násobku jmenovité světlosti (DN) by měla být zajištěna před a za destičkovým zpětným ventilem (doporučuje se 10násobek DN)
Není povolena žádná přímá instalace na přírubu čerpadla nebo následující ohyb
Poznámka:
Pro správnou instalaci plátkových zpětných ventilů doporučuje Georg Fischer přírubové adaptéry nejbližšího většího průměru ventilu (např. plátkový zpětný ventil d90 se dvěma přírubovými adaptéry d110)
FKM
|
d (mm) |
DN (mm) |
Rozměr (inch) |
PN (bar) |
nejblíže k inch (inch) |
D (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L (mm) |
L1 (mm) |
H (mm) |
Otvírací tlak vertikální (mbar) |
Otvírací tlak horizontální (mbar) |
Těsnost od vodního sloupce (m) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
40
|
32
|
1 1∕4
|
10
|
1 1∕4
|
85
|
59
|
18
|
-
|
15
|
22
|
25
|
30
|
20
|
2
|
0.17
|
175369062
|
16 568,00 | Na dotaz | ||
|
50
|
40
|
1 1∕2
|
10
|
1 1∕2
|
105
|
77
|
22
|
95
|
16
|
27
|
27
|
30
|
20
|
2
|
0.21
|
175369063
|
16 636,00 | Na dotaz | ||
|
63
|
50
|
2
|
10
|
2
|
124
|
92
|
32
|
109
|
18
|
40
|
29
|
30
|
20
|
2
|
0.274
|
175369064
|
17 921,00 | Na dotaz | ||
|
75
|
65
|
2 1∕2
|
10
|
2 1∕2
|
137
|
111
|
40
|
129
|
20
|
55
|
31
|
30
|
20
|
2
|
0.41
|
175369065
|
18 394,00 | Na dotaz | ||
|
90
|
80
|
3
|
10
|
3
|
175
|
131
|
54
|
144
|
20
|
67
|
32
|
30
|
20
|
2
|
0.508
|
175369066
|
25 696,00 | Na dotaz | ||
|
110
|
100
|
4
|
10
|
4
|
175
|
153
|
70
|
164
|
23
|
77
|
31
|
30
|
20
|
2
|
0.724
|
175369067
|
30 836,00 | Na dotaz | ||
|
140
|
125
|
5
|
10
|
5
|
195
|
185
|
92
|
-
|
23
|
94
|
35
|
30
|
20
|
2
|
0.993
|
175369069
|
34 488,00 | Na dotaz | ||
|
160
|
150
|
6
|
6
|
6
|
222
|
198
|
105
|
220
|
26
|
100
|
41
|
30
|
20
|
2
|
1.422
|
175369070
|
53 612,00 | Na dotaz | ||
|
225
|
200
|
8
|
6
|
8
|
279
|
256
|
154
|
275
|
34
|
152
|
38
|
38
|
20
|
2
|
2.708
|
175369071
|
90 729,00 | Na dotaz | ||
|
280
|
250
|
10
|
6
|
10
|
340
|
311
|
192
|
330
|
40
|
180
|
41
|
38
|
20
|
2
|
4.423
|
175369072
|
136 364,00 | Na dotaz | ||
|
315
|
300
|
12
|
6
|
12
|
410
|
347
|
227
|
380
|
45
|
215
|
41
|
38
|
20
|
2
|
6.9
|
175369073
|
206 406,00 | Na dotaz |
