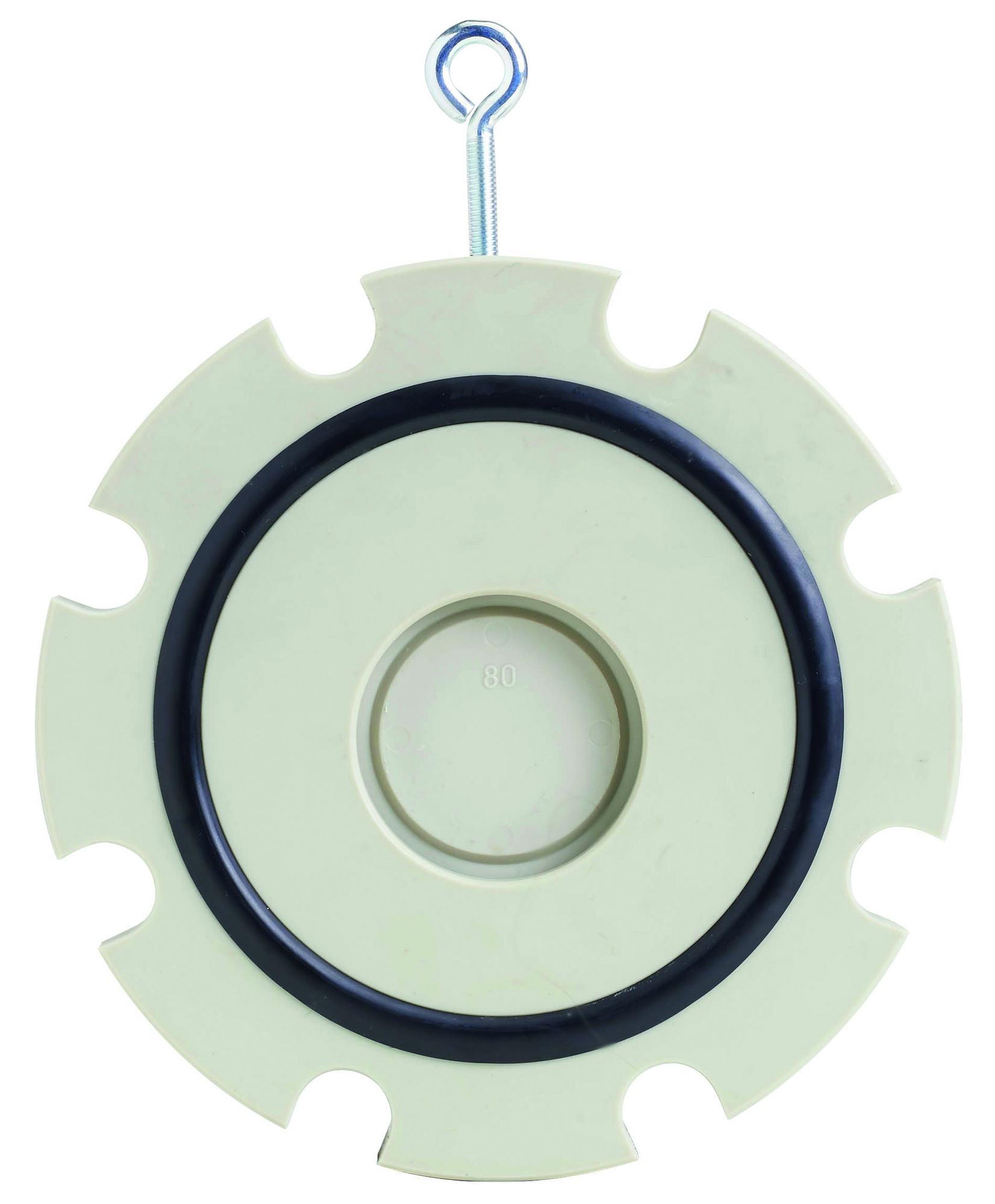

PP-H Standard zpětná klapka typ 369
Popis
S pružinou V4A (nerezová ocel 316)
Model:
Materiál: PP-H
Podpůrné očko pro snadné sesazení
Vhodné pro vertikální a horizontální montáž
Podpůrné očko pro snadné sesazení
Vhodné pro vertikální a horizontální montáž
Návod k instalaci:
Instalace mezi ISO/DIN (všechny rozměry) a ANSI/BS přírubové adaptéry (vše kromě DN32 a DN125)
Instalace s ANSI/BS přírubovým adaptérem: pro plátkové zpětné ventily DN40 až DN80 musíte použít ANSI/BS přírubové adaptéry s dalším větším rozměrem (příklad DN40 plátkový zpětný ventil mezi DN50 ANSI/BS přírubový adaptér)
vystředění podle průměru těla (ISO / DIN podle D3, ANSI / BS podle D)
Na výstupní straně zpětného ventilu je nutné použít speciální výstupní přírubový adaptér PP nebo PE
Těsnění se speciálním těsněním příruby (kromě DN32, O-kroužek)
Stabilizační zóna o minimálně 5násobku jmenovité světlosti (DN) by měla být zajištěna před a za destičkovým zpětným ventilem (doporučuje se 10násobek DN)
Není povolena žádná přímá instalace na přírubu čerpadla nebo následující ohyb
Instalace s ANSI/BS přírubovým adaptérem: pro plátkové zpětné ventily DN40 až DN80 musíte použít ANSI/BS přírubové adaptéry s dalším větším rozměrem (příklad DN40 plátkový zpětný ventil mezi DN50 ANSI/BS přírubový adaptér)
vystředění podle průměru těla (ISO / DIN podle D3, ANSI / BS podle D)
Na výstupní straně zpětného ventilu je nutné použít speciální výstupní přírubový adaptér PP nebo PE
Těsnění se speciálním těsněním příruby (kromě DN32, O-kroužek)
Stabilizační zóna o minimálně 5násobku jmenovité světlosti (DN) by měla být zajištěna před a za destičkovým zpětným ventilem (doporučuje se 10násobek DN)
Není povolena žádná přímá instalace na přírubu čerpadla nebo následující ohyb
EPDM
|

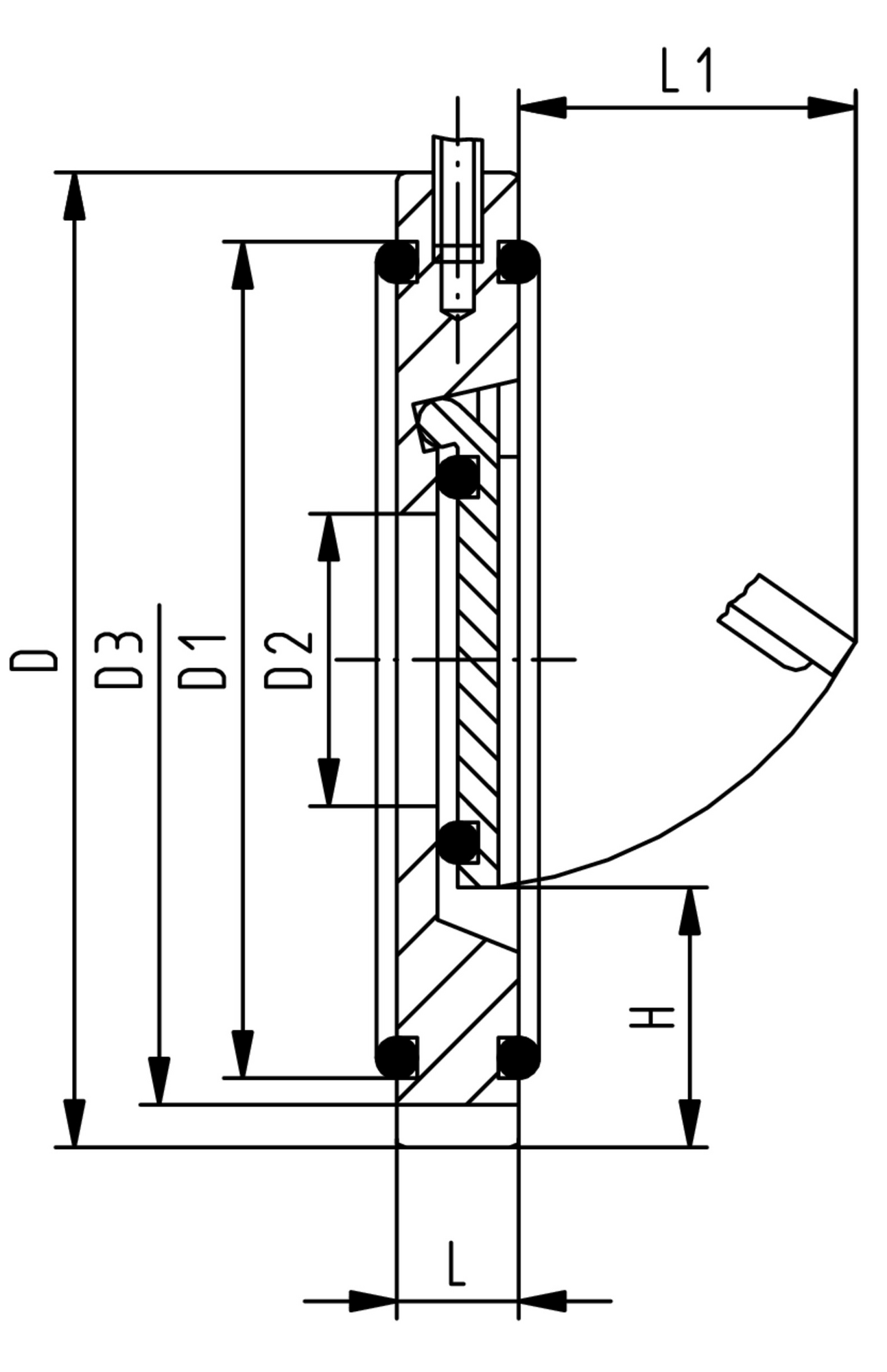

d (mm) |
DN (mm) |
Rozměr (inch) |
PN (bar) |
nejblíže k inch (inch) |
D (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L (mm) |
L1 (mm) |
H (mm) |
Otvírací tlak vertikální (mbar) |
Otvírací tlak horizontální (mbar) |
Minimální vodní sloupec pro utěsnění (m) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
40
|
32
|
1 1∕4
|
10
|
1 1∕4
|
85
|
59
|
18
|
-
|
15
|
22
|
25
|
30
|
20
|
3
|
0.09
|
167369042
|
7 226,00 | Na dotaz | ||
|
50
|
40
|
1 1∕2
|
10
|
1 1∕2
|
105
|
77
|
22
|
95
|
16
|
27
|
27
|
30
|
20
|
3
|
0.095
|
167369043
|
7 286,00 | 1 ks | ||
|
63
|
50
|
2
|
10
|
2
|
124
|
92
|
32
|
109
|
18
|
40
|
29
|
30
|
20
|
3
|
0.141
|
167369044
|
7 838,00 | Na dotaz | ||
|
75
|
65
|
2 1∕2
|
10
|
2 1∕2
|
137
|
111
|
40
|
129
|
20
|
55
|
31
|
30
|
20
|
3
|
0.218
|
167369045
|
9 063,00 | Na dotaz | ||
|
90
|
80
|
3
|
10
|
3
|
175
|
131
|
54
|
144
|
20
|
67
|
32
|
30
|
20
|
3
|
0.26
|
167369046
|
9 798,00 | Na dotaz | ||
|
110
|
100
|
4
|
10
|
4
|
175
|
153
|
70
|
164
|
23
|
77
|
31
|
30
|
20
|
3
|
0.375
|
167369047
|
11 205,00 | Na dotaz | ||
|
140
|
125
|
5
|
10
|
5
|
195
|
185
|
92
|
-
|
23
|
94
|
35
|
30
|
20
|
3
|
0.535
|
167369049
|
14 756,00 | Na dotaz | ||
|
160
|
150
|
6
|
6
|
6
|
222
|
198
|
105
|
220
|
26
|
100
|
41
|
30
|
20
|
3
|
0.74
|
167369050
|
15 671,00 | Na dotaz | ||
|
225
|
200
|
8
|
6
|
8
|
279
|
259
|
154
|
275
|
34
|
152
|
38
|
38
|
20
|
3
|
1.376
|
167369051
|
19 165,00 | Na dotaz | ||
|
280
|
250
|
10
|
6
|
10
|
340
|
311
|
192
|
330
|
40
|
180
|
41
|
38
|
20
|
3
|
2.345
|
167369052
|
28 958,00 | Na dotaz | ||
|
315
|
300
|
12
|
6
|
12
|
410
|
347
|
227
|
380
|
45
|
215
|
41
|
38
|
20
|
3
|
3.52
|
167369053
|
41 377,00 | Na dotaz |
FKM
|
d (mm) |
DN (mm) |
Rozměr (inch) |
PN (bar) |
nejblíže k inch (inch) |
D (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L (mm) |
L1 (mm) |
H (mm) |
Otvírací tlak vertikální (mbar) |
Otvírací tlak horizontální (mbar) |
Minimální vodní sloupec pro utěsnění (m) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
40
|
32
|
1 1∕4
|
10
|
1 1∕4
|
85
|
59
|
18
|
-
|
15
|
22
|
25
|
30
|
20
|
3
|
0.071
|
167369062
|
10 200,00 | Na dotaz | ||
|
50
|
40
|
1 1∕2
|
10
|
1 1∕2
|
105
|
77
|
22
|
95
|
16
|
27
|
27
|
30
|
20
|
3
|
0.1
|
167369063
|
10 286,00 | Na dotaz | ||
|
63
|
50
|
2
|
10
|
2
|
124
|
92
|
32
|
109
|
18
|
40
|
29
|
30
|
20
|
3
|
0.17
|
167369064
|
10 959,00 | Na dotaz | ||
|
75
|
65
|
2 1∕2
|
10
|
2 1∕2
|
137
|
111
|
40
|
129
|
20
|
55
|
31
|
30
|
20
|
3
|
0.245
|
167369065
|
12 919,00 | Na dotaz | ||
|
90
|
80
|
3
|
10
|
3
|
175
|
131
|
54
|
144
|
20
|
67
|
32
|
30
|
20
|
3
|
0.26
|
167369066
|
14 325,00 | Na dotaz | ||
|
110
|
100
|
4
|
10
|
4
|
175
|
153
|
70
|
164
|
23
|
77
|
31
|
30
|
20
|
3
|
0.37
|
167369067
|
16 504,00 | Na dotaz | ||
|
140
|
125
|
5
|
10
|
5
|
195
|
185
|
92
|
-
|
23
|
94
|
35
|
30
|
20
|
3
|
0.5
|
167369069
|
20 647,00 | Na dotaz | ||
|
160
|
150
|
6
|
6
|
6
|
222
|
198
|
105
|
220
|
26
|
100
|
41
|
30
|
20
|
3
|
0.74
|
167369070
|
22 594,00 | Na dotaz | ||
|
225
|
200
|
8
|
6
|
8
|
279
|
259
|
154
|
275
|
34
|
152
|
38
|
38
|
20
|
3
|
1.4
|
167369071
|
26 954,00 | Na dotaz | ||
|
280
|
250
|
10
|
6
|
10
|
340
|
311
|
192
|
330
|
40
|
180
|
41
|
38
|
20
|
3
|
2.4
|
167369072
|
39 516,00 | Na dotaz | ||
|
315
|
300
|
12
|
6
|
12
|
410
|
347
|
227
|
380
|
45
|
215
|
41
|
38
|
20
|
3
|
3.52
|
167369073
|
53 349,00 | Na dotaz |
