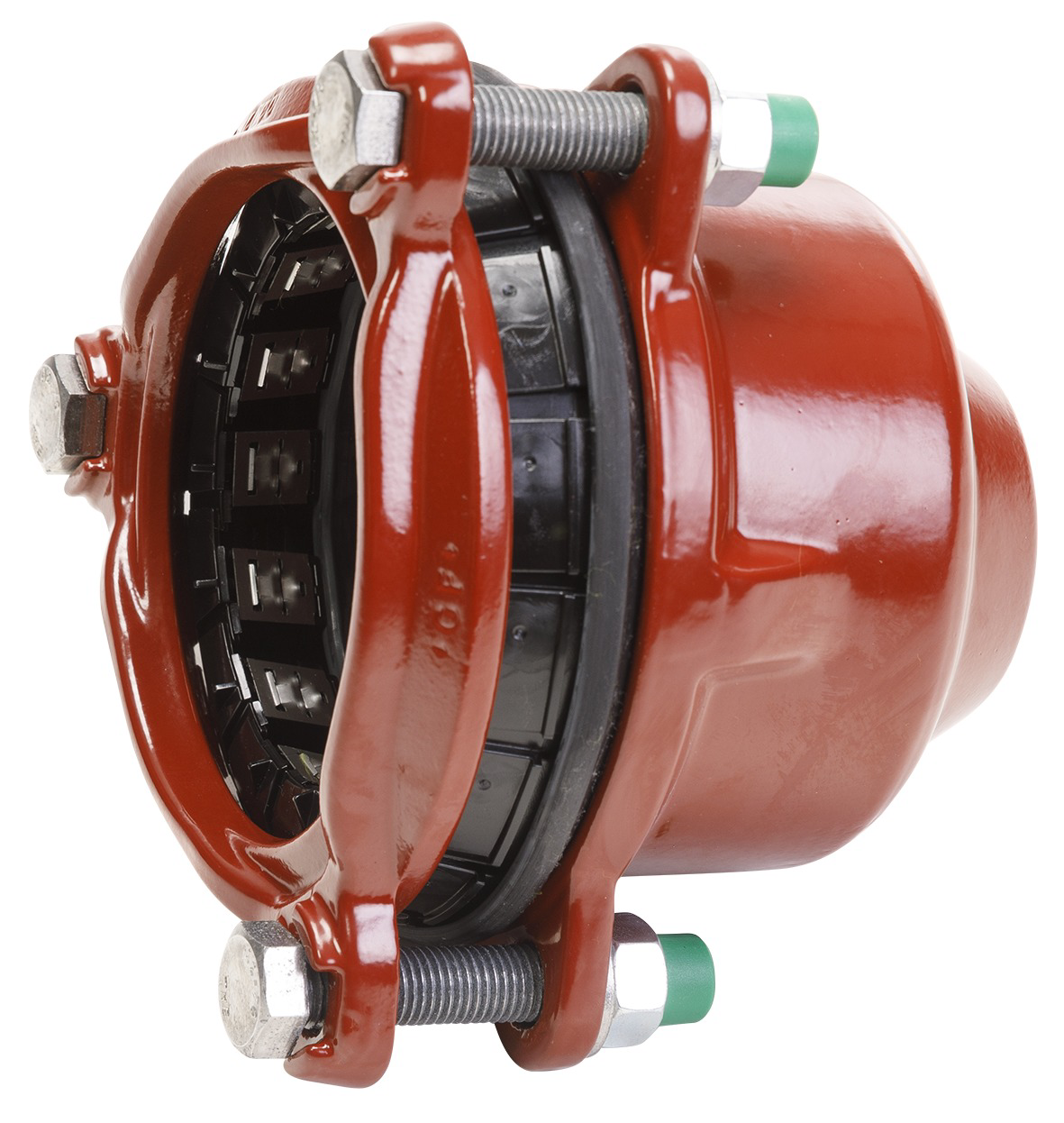

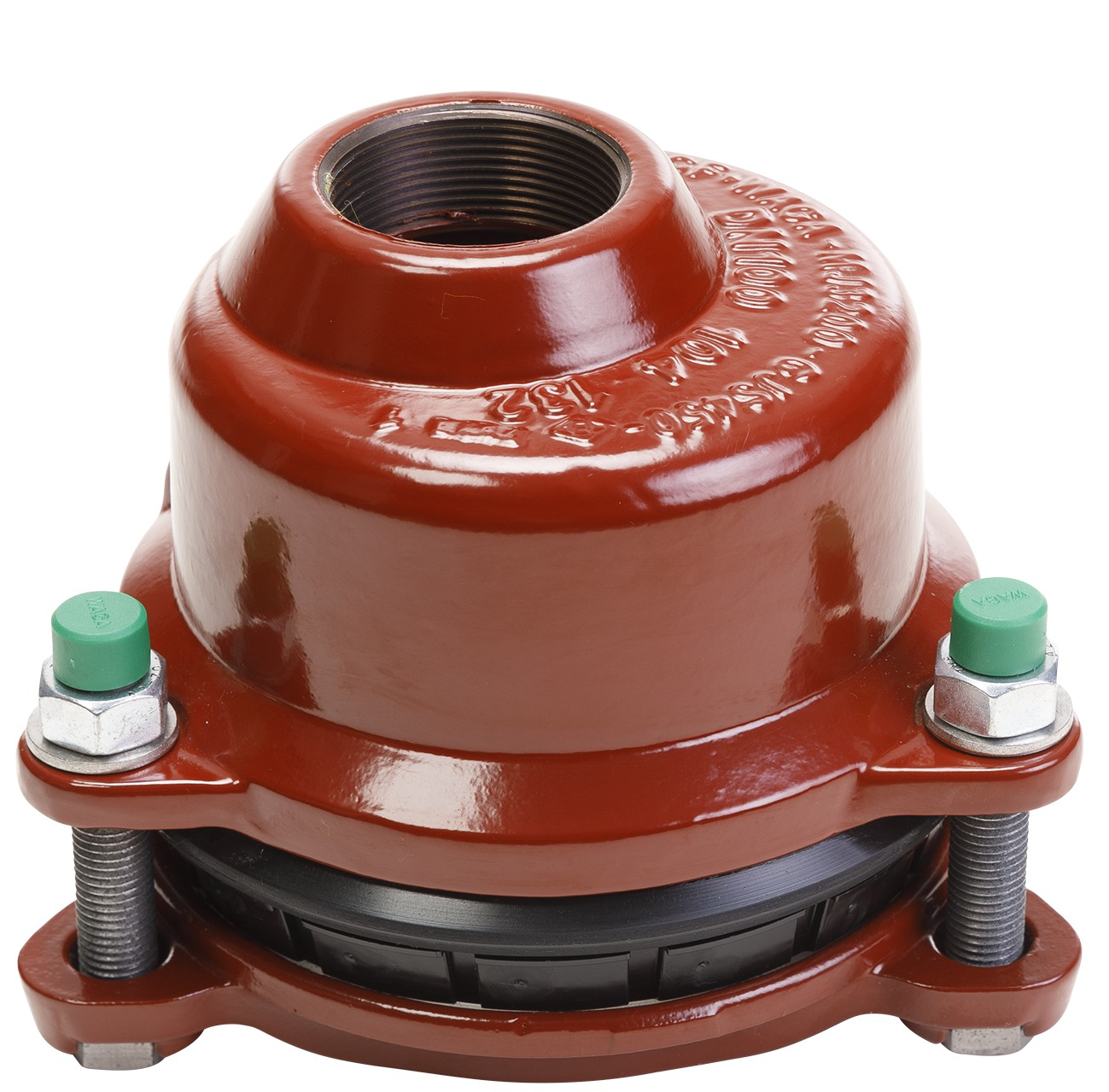

MULTI/JOINT® 3207 Plus Velký rozsah
Popis
víčko s závitem, omezení, Uni/Fiksers/A2
Model:
Vhodný pro všechny materiály trubek
Vhodné pro vodu a plyn (EPDM pouze pro pitnou vodu)
Těleso a svěrný kroužek z tvárné litiny GGG45, příp. podle EN-GJS-450-10
Epoxidový práškový nátěr RESICOAT®, podle norem GSK a EN 14901
NBR nebo EPDM těsnění, NBR podle podle EN 682 (-5 °C až +50 °C), EPDM podle podle EN 681-1 (0°C až +50°C)
Úhlová výchylka max. 8 ° na zásuvku při instalaci (na základě středu rozsahu)
Nerez A4 kvalita (AISI 316) Uni/Fiksers
Nerez A2 kvalita (AISI 304) nebo A4 kvalita (AISI 316) šrouby, matice a podložky
Box s tlakovou hadicí v ceně DN50 - DN1025
Vhodné pro vodu a plyn (EPDM pouze pro pitnou vodu)
Těleso a svěrný kroužek z tvárné litiny GGG45, příp. podle EN-GJS-450-10
Epoxidový práškový nátěr RESICOAT®, podle norem GSK a EN 14901
NBR nebo EPDM těsnění, NBR podle podle EN 682 (-5 °C až +50 °C), EPDM podle podle EN 681-1 (0°C až +50°C)
Úhlová výchylka max. 8 ° na zásuvku při instalaci (na základě středu rozsahu)
Nerez A4 kvalita (AISI 316) Uni/Fiksers
Nerez A2 kvalita (AISI 304) nebo A4 kvalita (AISI 316) šrouby, matice a podložky
Box s tlakovou hadicí v ceně DN50 - DN1025
Návod k instalaci:
Přečtěte si uživatelskou příručku
U zadržovacích verzí je u plastových trubek povinné použití výztuhy vložky (viz příslušenství), podívejte se na naše technické informace
* DN350 a DN400 pro plastové potrubní materiály = PN 10 bar voda / MOP 5 bar plyn
U zadržovacích verzí je u plastových trubek povinné použití výztuhy vložky (viz příslušenství), podívejte se na naše technické informace
* DN350 a DN400 pro plastové potrubní materiály = PN 10 bar voda / MOP 5 bar plyn

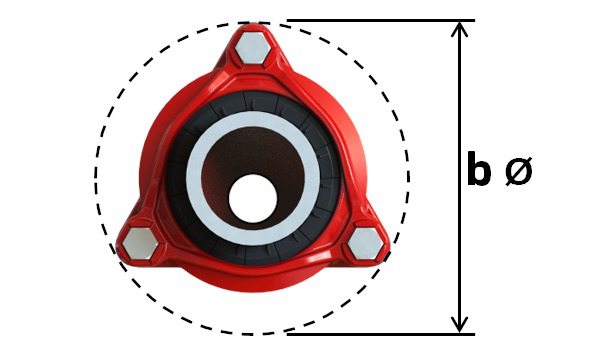

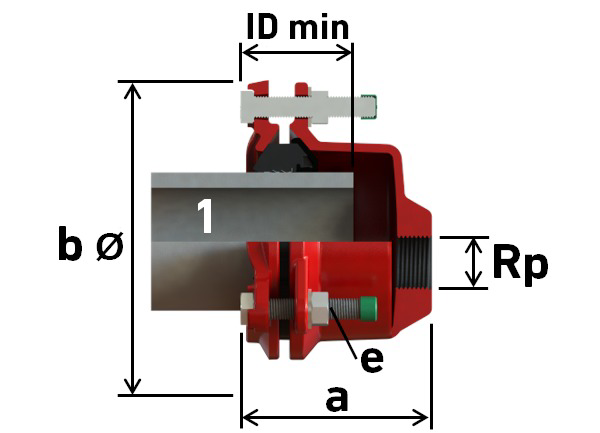

Poznámka:
ID min. = minimální hloubka zasunutí
NBR / A2
|
DN (mm) |
Závit Typ |
Rozměr (inch) |
Rozsah 1 (mm) |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
Rp
|
3∕4
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385204
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
1
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385205
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
1 1∕4
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385206
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
1 1∕2
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385207
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
2
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385208
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
3∕4
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385209
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
1
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385210
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
1 1∕4
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385211
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
1 1∕2
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385212
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
2
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385213
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
3∕4
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385214
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
1
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385215
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
1 1∕4
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385216
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
1 1∕2
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385217
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
2
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385218
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
3∕4
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385219
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
1
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385220
|
6 171,00 | Na dotaz | ||
|
100
|
Rp
|
1 1∕4
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385221
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
1 1∕2
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385222
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
2
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385223
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
3∕4
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385224
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
1
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385225
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
1 1∕4
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385226
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
1 1∕2
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385227
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
2
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385228
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
3∕4
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385229
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
1
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385230
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
1 1∕4
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385231
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
1 1∕2
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385232
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
2
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385233
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
3∕4
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385234
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
1
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385235
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
1 1∕4
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385236
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
1 1∕2
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385237
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
2
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385238
|
Na dotaz | Na dotaz | ||
|
225
|
Rp
|
3∕4
|
230 - 268
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709385249
|
Na dotaz | Na dotaz | ||
|
225
|
Rp
|
1
|
230 - 268
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709385250
|
Na dotaz | Na dotaz | ||
|
225
|
Rp
|
1 1∕4
|
230 - 268
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709385251
|
Na dotaz | Na dotaz | ||
|
225
|
Rp
|
1 1∕2
|
230 - 268
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709385252
|
Na dotaz | Na dotaz | ||
|
225
|
Rp
|
2
|
230 - 268
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709385253
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
3∕4
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385239
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
1
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385240
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
1 1∕4
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385241
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
1 1∕2
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385242
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
2
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385243
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
3∕4
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385244
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
1
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385245
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
1 1∕4
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385246
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
1 1∕2
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385247
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
2
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385248
|
Na dotaz | Na dotaz | ||
|
400
|
Rp
|
3∕4
|
392 - 433
|
261 - 303
|
580
|
135
|
10xM20
|
16*
|
8*
|
-
|
709385254
|
Na dotaz | Na dotaz | ||
|
400
|
Rp
|
1
|
392 - 433
|
261 - 303
|
580
|
135
|
10xM20
|
16*
|
8*
|
-
|
709385255
|
Na dotaz | Na dotaz | ||
|
400
|
Rp
|
1 1∕4
|
392 - 433
|
261 - 303
|
580
|
135
|
10xM20
|
16*
|
8*
|
-
|
709385256
|
Na dotaz | Na dotaz | ||
|
400
|
Rp
|
1 1∕2
|
392 - 433
|
261 - 303
|
580
|
135
|
10xM20
|
16*
|
8*
|
-
|
709385257
|
Na dotaz | Na dotaz | ||
|
400
|
Rp
|
2
|
392 - 433
|
261 - 303
|
580
|
135
|
10xM20
|
16*
|
8*
|
-
|
709385258
|
Na dotaz | Na dotaz |
EPDM / A2
|
DN (mm) |
Závit Typ |
Rozměr (inch) |
Rozsah 1 (mm) |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
Rp
|
3∕4
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385604
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
1
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385605
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
1 1∕4
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385606
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
1 1∕2
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385607
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
2
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385608
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
3∕4
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385609
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
1
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385610
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
1 1∕4
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385611
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
1 1∕2
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385612
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
2
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385613
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
3∕4
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385614
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
1
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385615
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
1 1∕4
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385616
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
1 1∕2
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385617
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
2
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385618
|
5 689,00 | Na dotaz | ||
|
100
|
Rp
|
3∕4
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385619
|
6 171,00 | Na dotaz | ||
|
100
|
Rp
|
1
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385620
|
6 171,00 | Na dotaz | ||
|
100
|
Rp
|
1 1∕4
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385621
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
1 1∕2
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385622
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
2
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385623
|
6 171,00 | Na dotaz | ||
|
125
|
Rp
|
3∕4
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385624
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
1
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385625
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
1 1∕4
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385626
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
1 1∕2
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385627
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
2
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385628
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
3∕4
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385629
|
10 023,00 | Na dotaz | ||
|
150
|
Rp
|
1
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385630
|
10 023,00 | Na dotaz | ||
|
150
|
Rp
|
1 1∕4
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385631
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
1 1∕2
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385632
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
2
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385633
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
3∕4
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385634
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
1
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385635
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
1 1∕4
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385636
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
1 1∕2
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385637
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
2
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385638
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
3∕4
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385639
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
1
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385640
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
1 1∕4
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385641
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
1 1∕2
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385642
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
2
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385643
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
3∕4
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385644
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
1
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385645
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
1 1∕4
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385646
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
1 1∕2
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385647
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
2
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385648
|
24 775,00 | Na dotaz |
V čem jsme silní
Zákaznický servis
Rychlost a spolehlivost
Vysoká kvalita
Obrovský sklad
