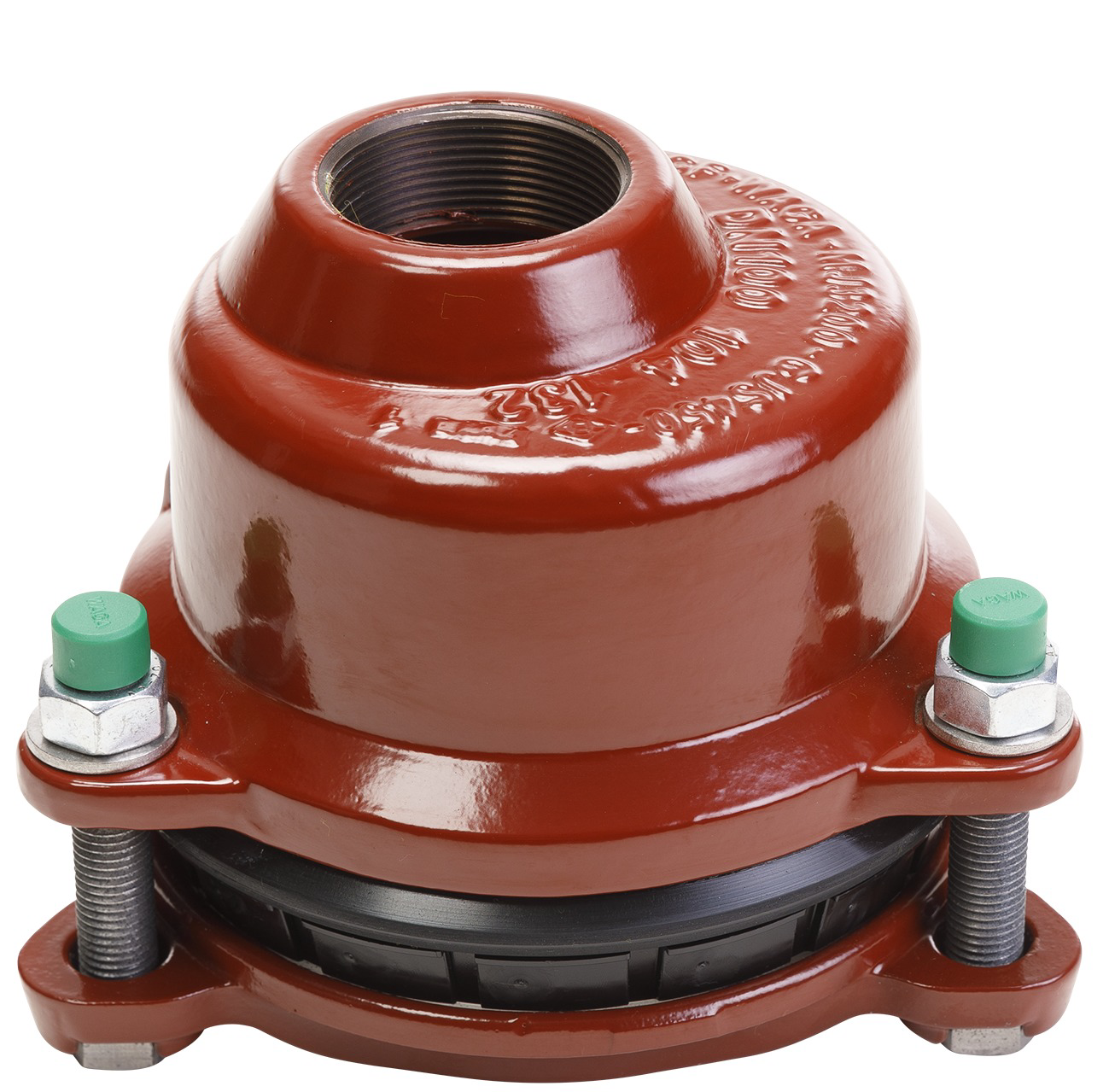

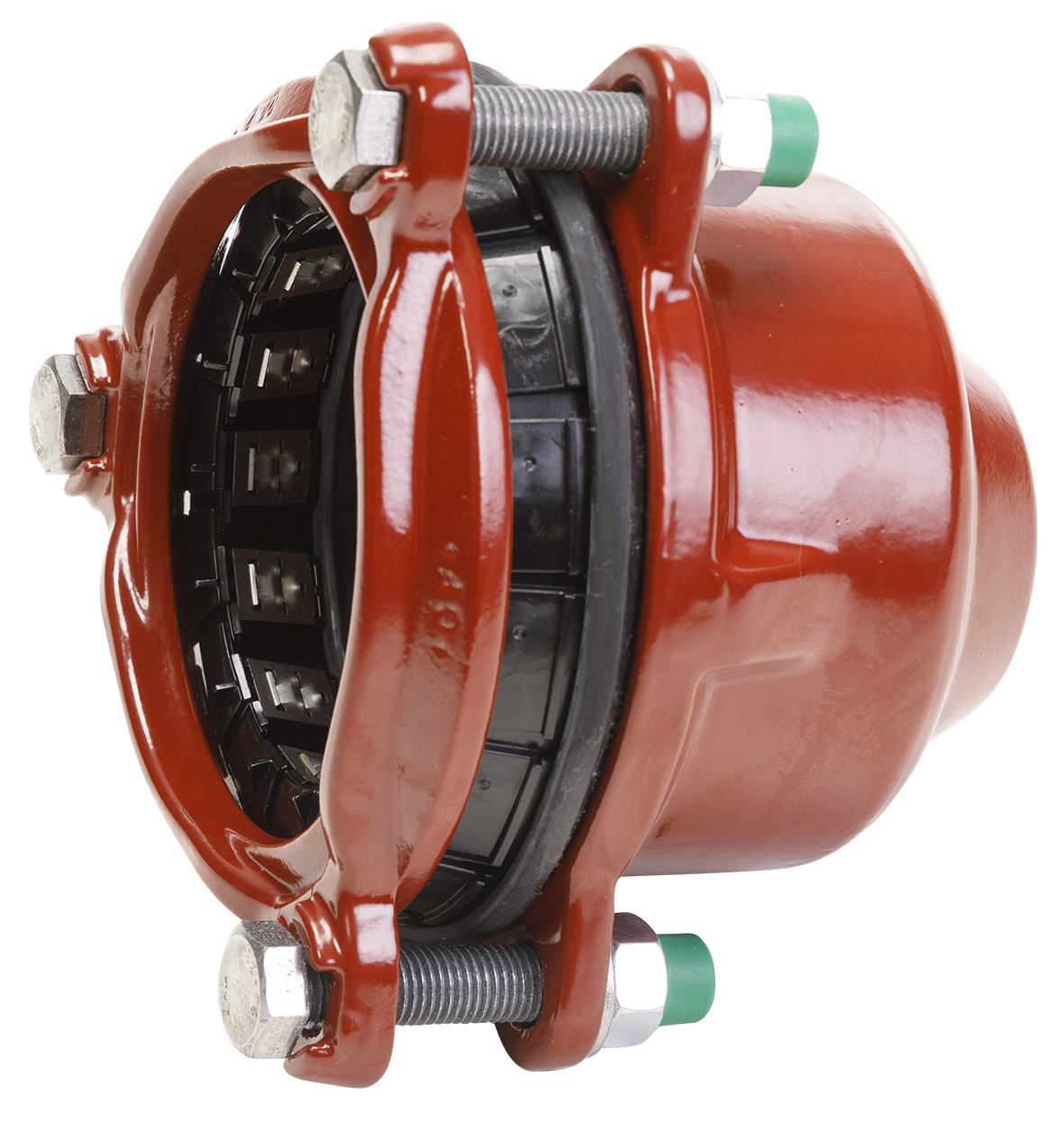

MULTI/JOINT® 3207 Plus Velký rozsah
Popis
Víčko se závitem, omezení, Uni/Fiksers/A4
Model:
Vhodný pro všechny materiály trubek
Vhodné pro vodu a plyn (EPDM pouze pro pitnou vodu)
Těleso a svěrný kroužek z tvárné litiny GGG45, příp. podle EN-GJS-450-10
Epoxidový práškový nátěr RESICOAT®, podle norem GSK a EN 14901
NBR nebo EPDM těsnění, NBR podle podle EN 682 (-5 °C až +50 °C), EPDM podle podle EN 681-1 (0°C až +50°C)
Úhlová výchylka max. 8 ° na zásuvku při instalaci (na základě středu rozsahu)
Nerez A4 kvalita (AISI 316) Uni/Fiksers
Nerez A2 kvalita (AISI 304) nebo A4 kvalita (AISI 316) šrouby, matice a podložky
Box s tlakovou hadicí v ceně DN50 - DN1025
Vhodné pro vodu a plyn (EPDM pouze pro pitnou vodu)
Těleso a svěrný kroužek z tvárné litiny GGG45, příp. podle EN-GJS-450-10
Epoxidový práškový nátěr RESICOAT®, podle norem GSK a EN 14901
NBR nebo EPDM těsnění, NBR podle podle EN 682 (-5 °C až +50 °C), EPDM podle podle EN 681-1 (0°C až +50°C)
Úhlová výchylka max. 8 ° na zásuvku při instalaci (na základě středu rozsahu)
Nerez A4 kvalita (AISI 316) Uni/Fiksers
Nerez A2 kvalita (AISI 304) nebo A4 kvalita (AISI 316) šrouby, matice a podložky
Box s tlakovou hadicí v ceně DN50 - DN1025
Návod k instalaci:
Přečtěte si uživatelskou příručku
U zadržovacích verzí je u plastových trubek povinné použití výztuhy vložky (viz příslušenství), podívejte se na naše technické informace
* DN350 a DN400 pro plastové potrubní materiály = PN 10 bar voda / MOP 5 bar plyn
U zadržovacích verzí je u plastových trubek povinné použití výztuhy vložky (viz příslušenství), podívejte se na naše technické informace
* DN350 a DN400 pro plastové potrubní materiály = PN 10 bar voda / MOP 5 bar plyn
Poznámka:

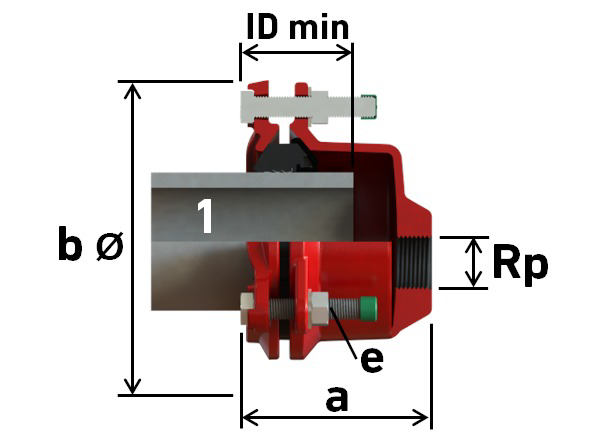

ID min. = minimální hloubka zasunutí
NBR / A4
|
DN (mm) |
Závit Typ |
Rozměr (inch) |
Rozsah 1 (mm) |
a (mm) |

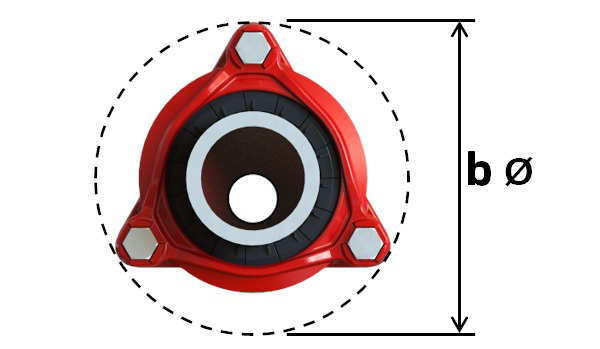

b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
Rp
|
3∕4
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385004
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
1
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385005
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
1 1∕4
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385006
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
1 1∕2
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385007
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
2
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385008
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
3∕4
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385009
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
1
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385010
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
1 1∕4
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385011
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
1 1∕2
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385012
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
2
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385013
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
3∕4
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385014
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
1
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385015
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
1 1∕4
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385016
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
1 1∕2
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385017
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
2
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385018
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
3∕4
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385019
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
1
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385020
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
1 1∕4
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385021
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
1 1∕2
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385022
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
2
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385023
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
3∕4
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385024
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
1
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385025
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
1 1∕4
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385026
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
1 1∕2
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385027
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
2
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385028
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
3∕4
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385029
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
1
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385030
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
1 1∕4
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385031
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
1 1∕2
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385032
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
2
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385033
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
3∕4
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385034
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
1
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385035
|
16 722,00 | Na dotaz | ||
|
200
|
Rp
|
1 1∕4
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385036
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
1 1∕2
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385037
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
2
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385038
|
Na dotaz | Na dotaz | ||
|
225
|
Rp
|
3∕4
|
230 - 268
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709385049
|
Na dotaz | Na dotaz | ||
|
225
|
Rp
|
1
|
230 - 268
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709385050
|
Na dotaz | Na dotaz | ||
|
225
|
Rp
|
1 1∕4
|
230 - 268
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709385051
|
Na dotaz | Na dotaz | ||
|
225
|
Rp
|
1 1∕2
|
230 - 268
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709385052
|
Na dotaz | Na dotaz | ||
|
225
|
Rp
|
2
|
230 - 268
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709385053
|
21 400,00 | Na dotaz | ||
|
250
|
Rp
|
3∕4
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385039
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
1
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385040
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
1 1∕4
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385041
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
1 1∕2
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385042
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
2
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385043
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
3∕4
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385044
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
1
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385045
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
1 1∕4
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385046
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
1 1∕2
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385047
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
2
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385048
|
Na dotaz | Na dotaz | ||
|
400
|
Rp
|
3∕4
|
392 - 433
|
261 - 303
|
580
|
135
|
10xM20
|
16*
|
8*
|
-
|
709385054
|
Na dotaz | Na dotaz | ||
|
400
|
Rp
|
1
|
392 - 433
|
261 - 303
|
580
|
135
|
10xM20
|
16*
|
8*
|
-
|
709385055
|
Na dotaz | Na dotaz | ||
|
400
|
Rp
|
1 1∕4
|
392 - 433
|
261 - 303
|
580
|
135
|
10xM20
|
16*
|
8*
|
-
|
709385056
|
Na dotaz | Na dotaz | ||
|
400
|
Rp
|
1 1∕2
|
392 - 433
|
261 - 303
|
580
|
135
|
10xM20
|
16*
|
8*
|
-
|
709385057
|
Na dotaz | Na dotaz | ||
|
400
|
Rp
|
2
|
392 - 433
|
261 - 303
|
580
|
135
|
10xM20
|
16*
|
8*
|
-
|
709385058
|
Na dotaz | Na dotaz |
EPDM / A4
|
DN (mm) |
Závit Typ |
Rozměr (inch) |
Rozsah 1 (mm) |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
Rp
|
3∕4
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385304
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
1
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385305
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
1 1∕4
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385306
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
1 1∕2
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385307
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
2
|
46 - 71
|
125 - 147
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709385308
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
3∕4
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385309
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
1
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385310
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
1 1∕4
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385311
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
1 1∕2
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385312
|
Na dotaz | Na dotaz | ||
|
65
|
Rp
|
2
|
63 - 90
|
133 - 156
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709385313
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
3∕4
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385314
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
1
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385315
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
1 1∕4
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385316
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
1 1∕2
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385317
|
Na dotaz | Na dotaz | ||
|
80
|
Rp
|
2
|
84 - 105
|
135 - 157
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709385318
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
3∕4
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385319
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
1
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385320
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
1 1∕4
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385321
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
1 1∕2
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385322
|
Na dotaz | Na dotaz | ||
|
100
|
Rp
|
2
|
104 - 132
|
143 - 169
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709385323
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
3∕4
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385324
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
1
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385325
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
1 1∕4
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385326
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
1 1∕2
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385327
|
Na dotaz | Na dotaz | ||
|
125
|
Rp
|
2
|
132 - 155
|
149 - 172
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709385328
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
3∕4
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385329
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
1
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385330
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
1 1∕4
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385331
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
1 1∕2
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385332
|
Na dotaz | Na dotaz | ||
|
150
|
Rp
|
2
|
154 - 192
|
169 - 206
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709385333
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
3∕4
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385334
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
1
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385335
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
1 1∕4
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385336
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
1 1∕2
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385337
|
Na dotaz | Na dotaz | ||
|
200
|
Rp
|
2
|
192 - 232
|
183 - 220
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709385338
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
3∕4
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385339
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
1
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385340
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
1 1∕4
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385341
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
1 1∕2
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385342
|
Na dotaz | Na dotaz | ||
|
250
|
Rp
|
2
|
267 - 310
|
225 - 268
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709385343
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
3∕4
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385344
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
1
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385345
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
1 1∕4
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385346
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
1 1∕2
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385347
|
Na dotaz | Na dotaz | ||
|
300
|
Rp
|
2
|
315 - 356
|
238 - 276
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709385348
|
Na dotaz | Na dotaz |
V čem jsme silní
Zákaznický servis
Rychlost a spolehlivost
Vysoká kvalita
Obrovský sklad
