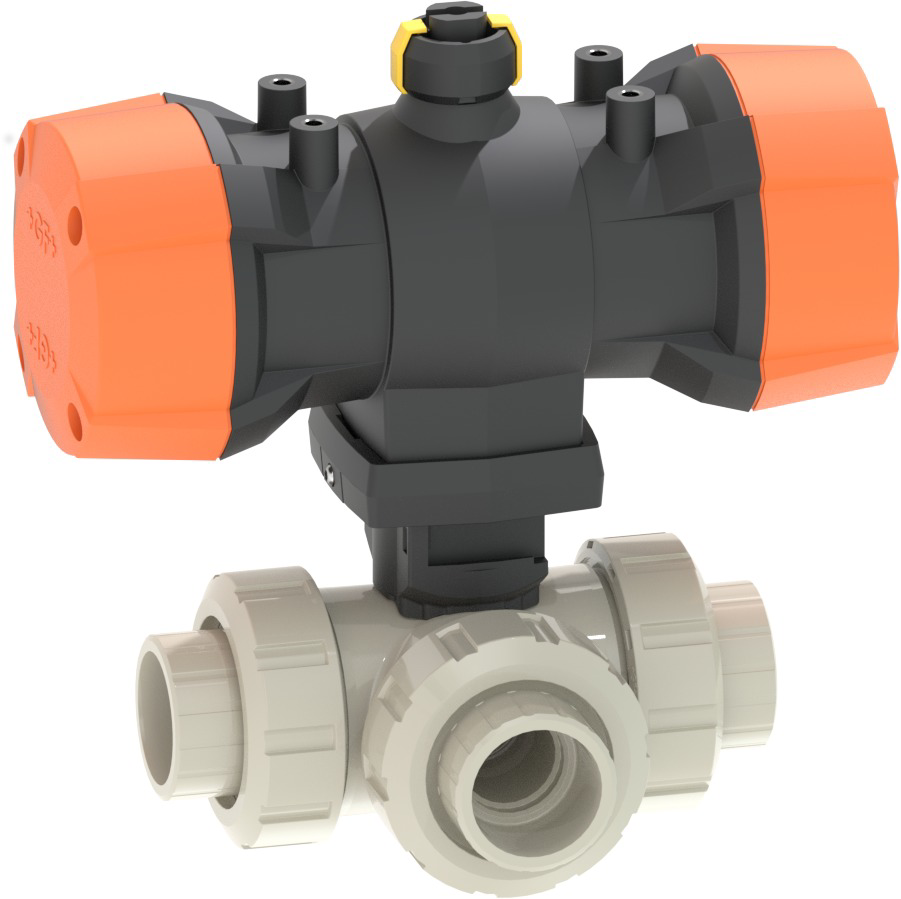

PP-H Standard 3-cestný Kulový ventil typ 543 Pro
Popis
Horizontální/L-vrtání bez ruční páky polyfůzní svařování metrické
Model:
Materiál: PP-H
Pohon bez vzduchu zavřeno FC
Řídit dodávku tlaku přes integrované rozhraní NAMUR podle VDI/VDE 3845 s 5,6 bar (81,2 psi)

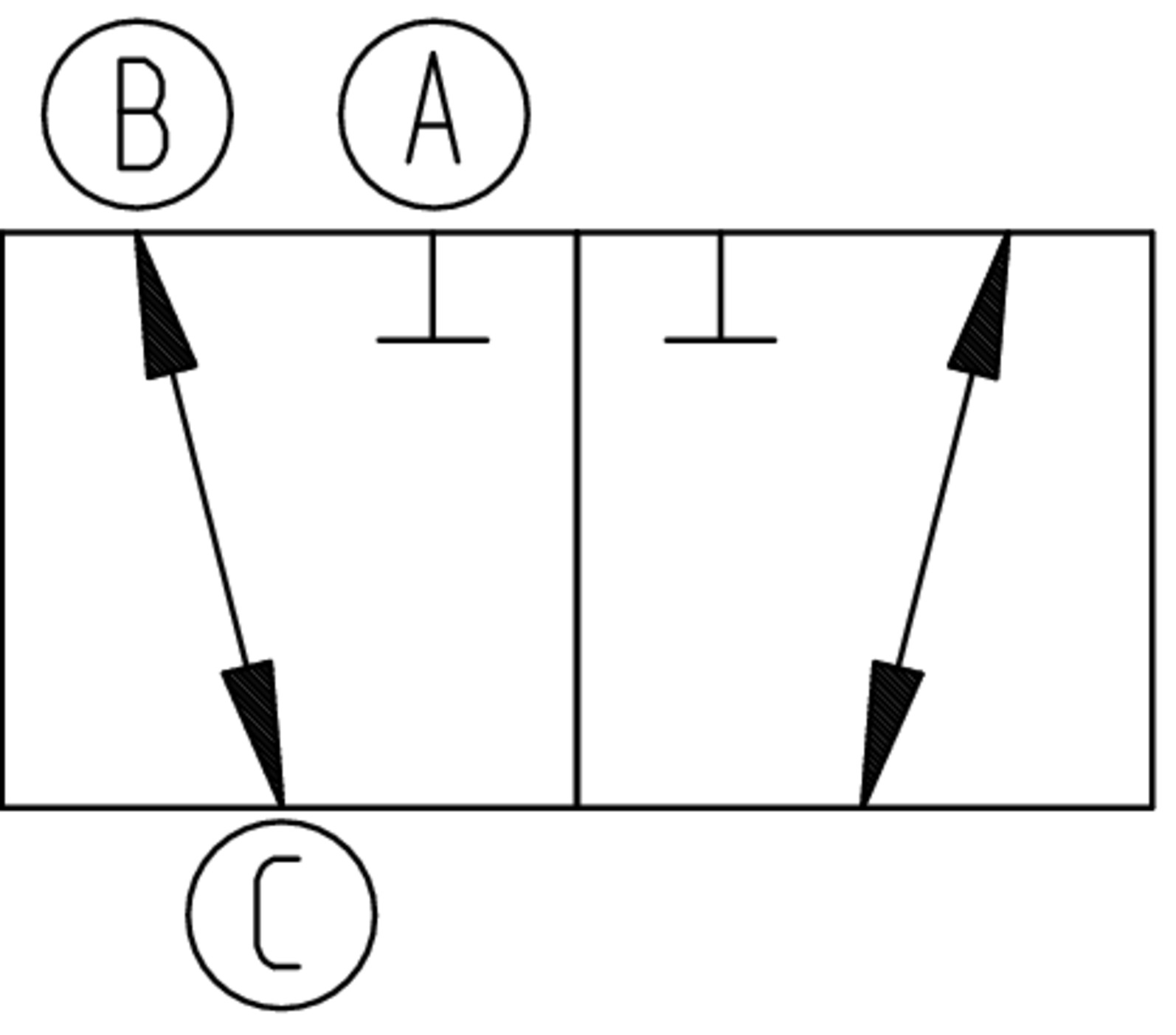

Základní pozice B-C otevřeno, aktivovaná pozice A-C otevřeno, viz schéma průtoku
Čas přestavení 90° <) 1-2s
Pro snadnou instalaci demontáž
Integrované nerezové závitové vložky
Plně plastové řešení (kryt pohonu z PP-GF)
Vizuální ukazatel polohy
Z-rozměr, vložný díl a převlečná matice jsou kompatibilní s typy 285 – 288 a 543 (1. generace)
Pohon bez vzduchu zavřeno FC
Řídit dodávku tlaku přes integrované rozhraní NAMUR podle VDI/VDE 3845 s 5,6 bar (81,2 psi)
Základní pozice B-C otevřeno, aktivovaná pozice A-C otevřeno, viz schéma průtoku
Čas přestavení 90° <) 1-2s
Pro snadnou instalaci demontáž
Integrované nerezové závitové vložky
Plně plastové řešení (kryt pohonu z PP-GF)
Vizuální ukazatel polohy
Z-rozměr, vložný díl a převlečná matice jsou kompatibilní s typy 285 – 288 a 543 (1. generace)
Možnost:
Senzor zpětné vazby polohy, vč. Zpětná vazba LED (DN10-50) - PNP, NPN a NAMUR
Polohovadlo RPC, RPC D, RPC PID
Individuální konfigurace ventilu
Polohovadlo RPC, RPC D, RPC PID
Individuální konfigurace ventilu
EPDM
|

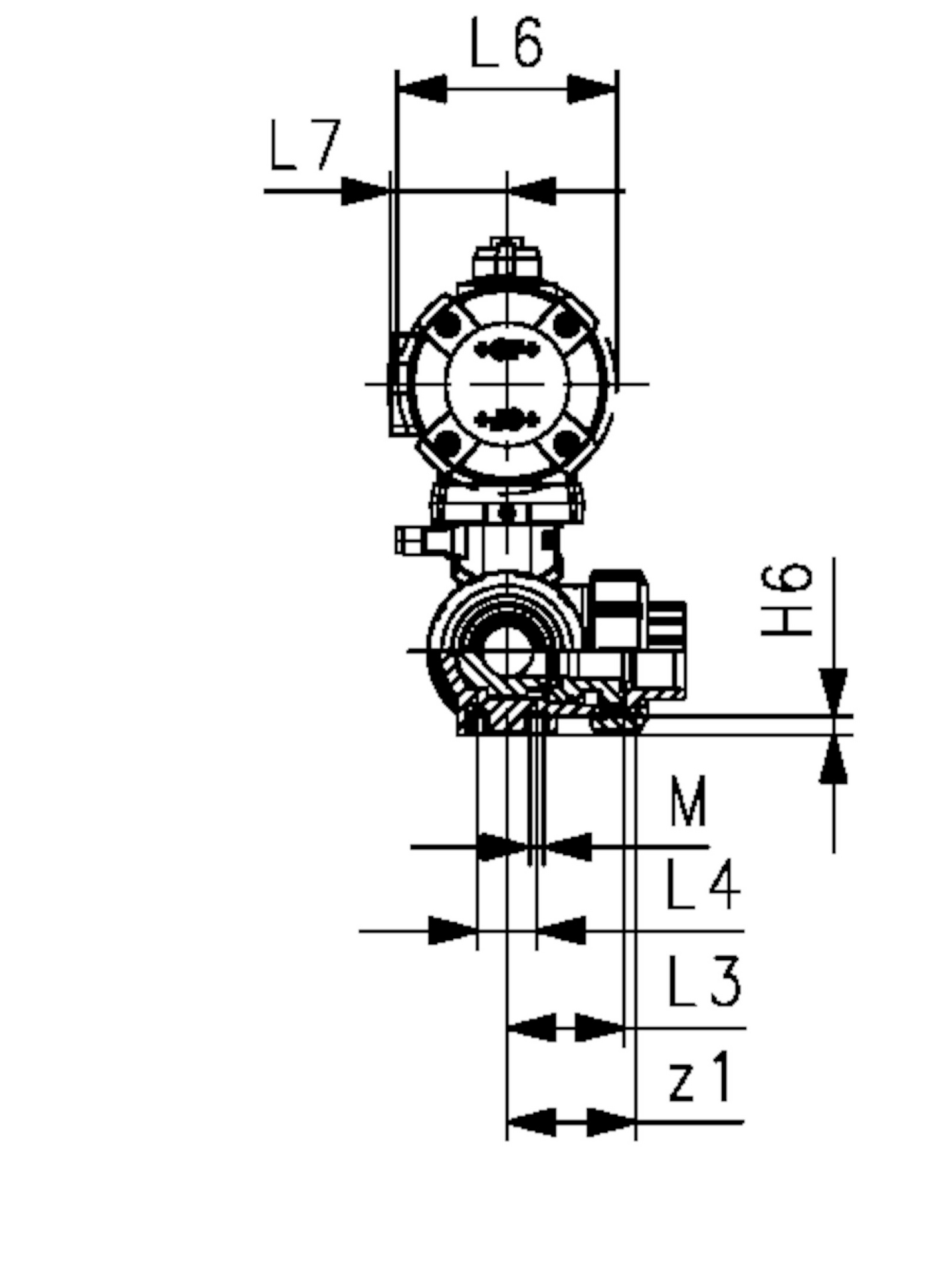

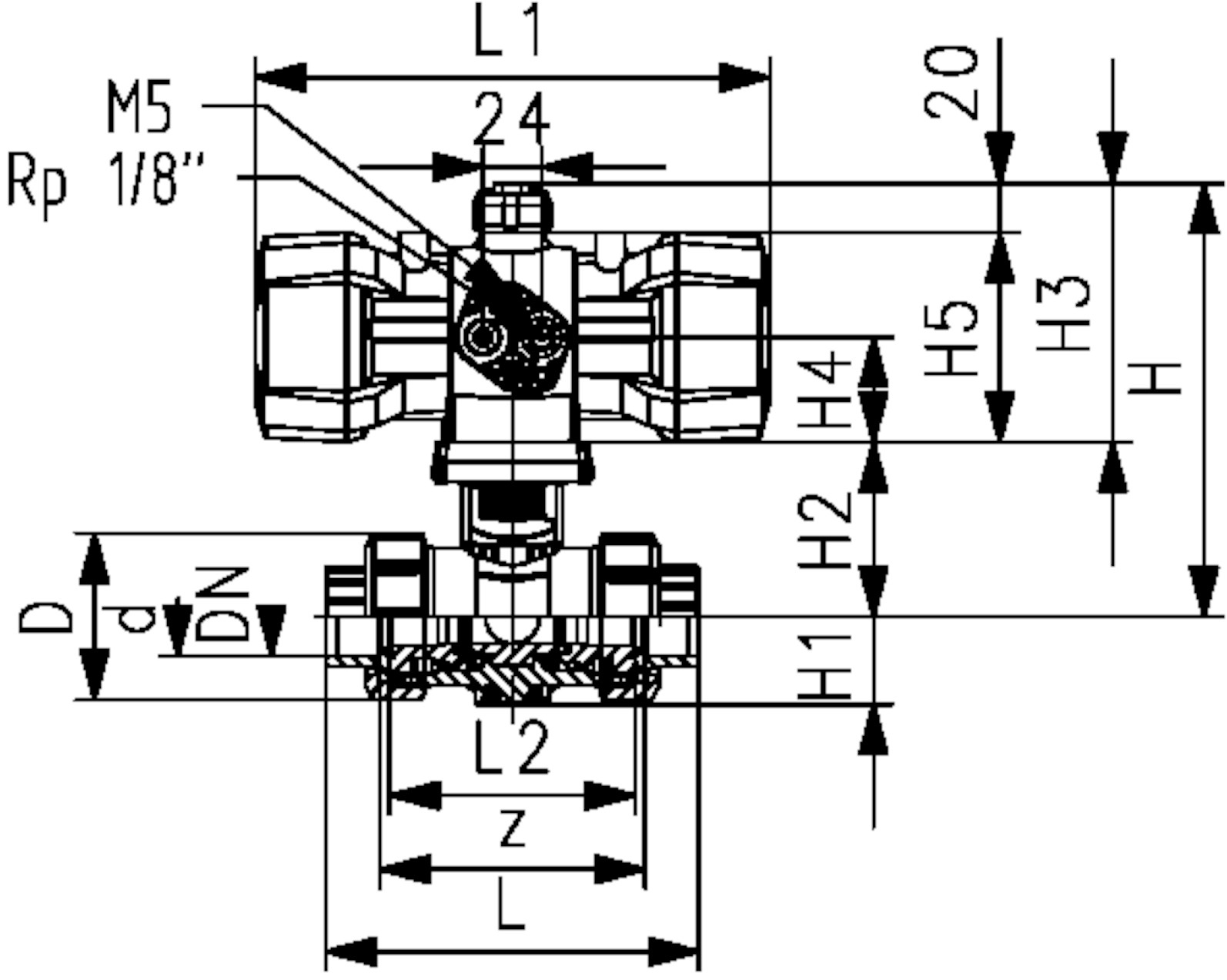

d (mm) |
DN (mm) |
Rozměr (inch) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
Pohon |
D (mm) |
H (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
H5 (mm) |
H6 (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L6 (mm) |
L7 (mm) |
M |
z (mm) |
z1 (mm) |
nejblíže k inch (inch) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
16
|
10
|
3∕8
|
10
|
50
|
PPA08
|
50
|
157
|
28
|
62
|
95
|
41
|
75
|
8
|
110
|
159
|
72
|
36
|
25
|
74
|
32
|
6
|
82
|
41
|
3∕8
|
1.031
|
199296022
|
23 504,00 | Na dotaz | ||
|
20
|
15
|
1∕2
|
10
|
75
|
PPA08
|
50
|
157
|
28
|
62
|
95
|
41
|
75
|
8
|
112
|
159
|
72
|
36
|
25
|
74
|
32
|
6
|
82
|
41
|
1∕2
|
1.035
|
199296023
|
23 760,00 | Na dotaz | ||
|
25
|
20
|
3∕4
|
10
|
150
|
PPA15
|
58
|
179
|
32
|
71
|
108
|
45
|
88
|
8
|
129
|
211
|
85
|
43
|
25
|
94
|
38
|
6
|
97
|
49
|
3∕4
|
1.125
|
199296024
|
24 597,00 | Na dotaz | ||
|
32
|
25
|
1
|
10
|
280
|
PAA15
|
68
|
179
|
36
|
71
|
108
|
45
|
88
|
8
|
146
|
211
|
98
|
49
|
25
|
94
|
38
|
6
|
110
|
55
|
1
|
-
|
199296025
|
25 049,00 | Na dotaz | ||
|
40
|
32
|
1 1∕4
|
10
|
480
|
PPA40
|
84
|
215
|
45
|
84
|
131
|
56
|
111
|
9
|
170
|
246
|
118
|
59
|
45
|
120
|
47
|
8
|
132
|
66
|
1 1∕4
|
2.217
|
199296026
|
27 432,00 | Na dotaz | ||
|
50
|
40
|
1 1∕2
|
10
|
620
|
PPA40
|
97
|
215
|
51
|
84
|
131
|
56
|
111
|
9
|
193
|
246
|
135
|
68
|
45
|
120
|
47
|
8
|
151
|
76
|
1 1∕2
|
-
|
199296027
|
28 333,00 | Na dotaz | ||
|
63
|
50
|
2
|
10
|
1230
|
PPA40
|
124
|
237
|
65
|
106
|
131
|
56
|
111
|
9
|
244
|
246
|
176
|
88
|
45
|
120
|
47
|
8
|
188
|
94
|
2
|
3.42
|
199296028
|
29 878,00 | Na dotaz |
FKM
|
d (mm) |
DN (mm) |
Rozměr (inch) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
Pohon |
D (mm) |
H (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
H5 (mm) |
H6 (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L6 (mm) |
L7 (mm) |
M |
z (mm) |
z1 (mm) |
nejblíže k inch (inch) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
16
|
10
|
3∕8
|
10
|
50
|
PPA08
|
50
|
157
|
28
|
62
|
95
|
41
|
75
|
8
|
110
|
159
|
72
|
36
|
25
|
74
|
32
|
6
|
82
|
41
|
3∕8
|
1.031
|
199296032
|
23 697,00 | Na dotaz | ||
|
20
|
15
|
1∕2
|
10
|
75
|
PPA08
|
50
|
157
|
28
|
62
|
95
|
41
|
75
|
8
|
112
|
159
|
72
|
36
|
25
|
74
|
32
|
6
|
82
|
41
|
1∕2
|
1.035
|
199296033
|
23 954,00 | Na dotaz | ||
|
25
|
20
|
3∕4
|
10
|
150
|
PPA15
|
58
|
179
|
32
|
71
|
108
|
45
|
88
|
8
|
129
|
211
|
85
|
43
|
25
|
94
|
38
|
6
|
97
|
49
|
3∕4
|
1.125
|
199296034
|
24 790,00 | Na dotaz | ||
|
32
|
25
|
1
|
10
|
280
|
PAA15
|
68
|
179
|
36
|
71
|
108
|
45
|
88
|
8
|
146
|
211
|
98
|
49
|
25
|
94
|
38
|
6
|
110
|
55
|
1
|
1.25
|
199296035
|
25 500,00 | Na dotaz | ||
|
40
|
32
|
1 1∕4
|
10
|
480
|
PPA40
|
84
|
215
|
45
|
84
|
131
|
56
|
111
|
9
|
170
|
246
|
118
|
59
|
45
|
120
|
47
|
8
|
132
|
66
|
1 1∕4
|
2.217
|
199296036
|
27 946,00 | Na dotaz | ||
|
50
|
40
|
1 1∕2
|
10
|
620
|
PPA40
|
97
|
215
|
51
|
84
|
131
|
56
|
111
|
9
|
193
|
246
|
135
|
68
|
45
|
120
|
47
|
8
|
151
|
76
|
1 1∕2
|
2.513
|
199296037
|
29 041,00 | Na dotaz | ||
|
63
|
50
|
2
|
10
|
1230
|
PPA40
|
124
|
237
|
65
|
106
|
131
|
56
|
111
|
9
|
244
|
246
|
176
|
88
|
45
|
120
|
47
|
8
|
188
|
94
|
2
|
3.5
|
199296038
|
30 908,00 | Na dotaz |
