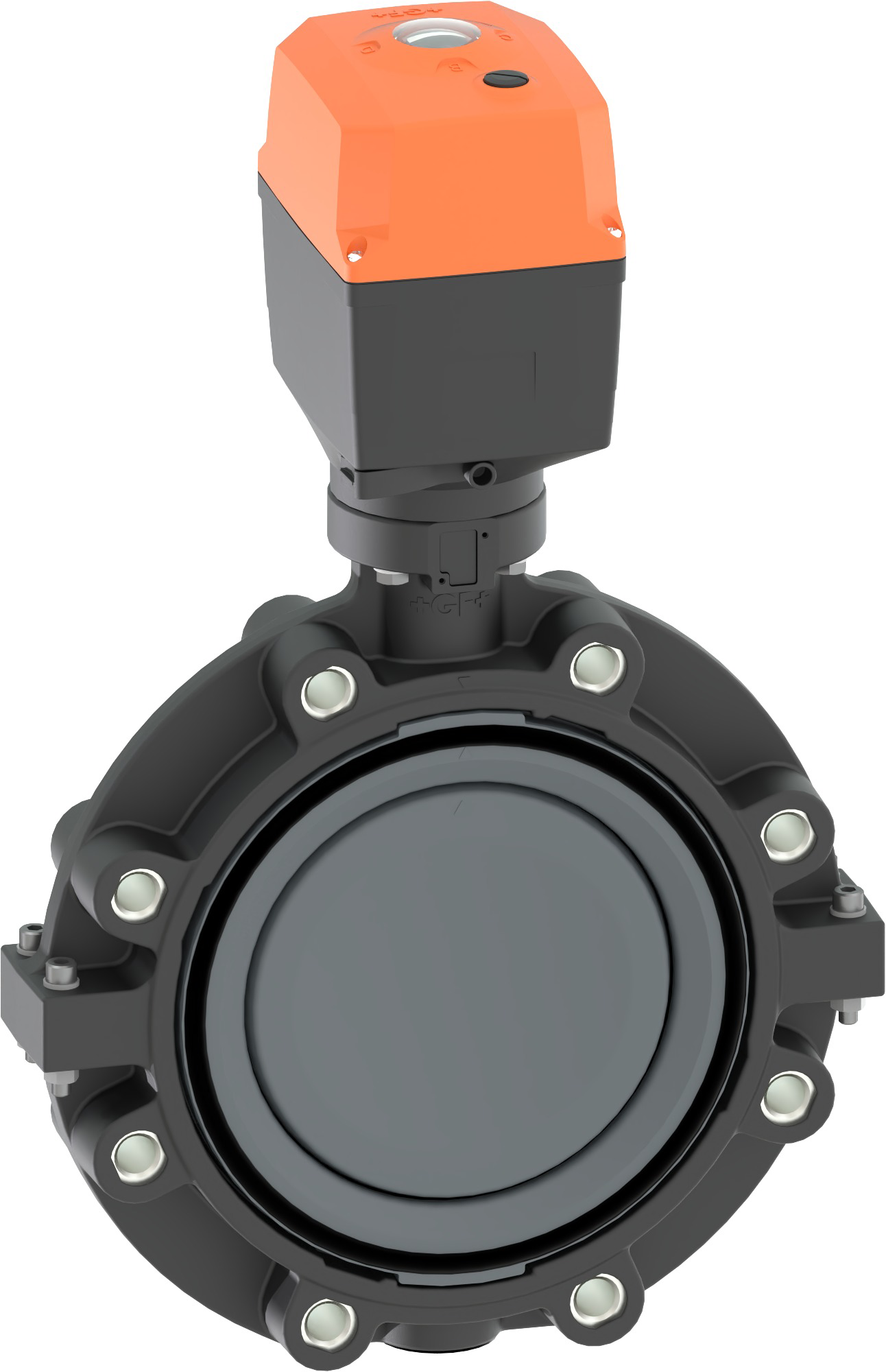

Koncová uzavírací klapka typ 146 PVC-U
Popis
S elektropohonem 24V bez ručního převíjení příruba standard metrická
Model:
Napětí 24V AC/DC
Nastavení otáčení 90°<)
Jednotka ohřevu, zpětná vazba polohy (otevřeno/zavřeno/střed)
Celková délka dle EN 558, ISO 5752 (DN50-200 řada 25, DN250-300 linie 16)
Napojovací dimenze: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN10
Nastavení otáčení 90°<)
Jednotka ohřevu, zpětná vazba polohy (otevřeno/zavřeno/střed)
Celková délka dle EN 558, ISO 5752 (DN50-200 řada 25, DN250-300 linie 16)
Napojovací dimenze: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN10
Možnost:
Dostupné v konfiguraci i jiné ventily a pohony
Doplňkové příslušenství: Vratná jednotka, Monitorovací deska, Pozicionér, Deska Profibus DP
Doplňkové příslušenství: Vratná jednotka, Monitorovací deska, Pozicionér, Deska Profibus DP
Poznámka:
Pro některé kombinace materiálů (např. ventily DN300 s PE/PP trubkami) jsou potřeba speciální přírubové adaptéry. Zkontrolujte prosím „Nástroj pro dokonalé připojení příruby“ na www.gfps.com
EPDM
|

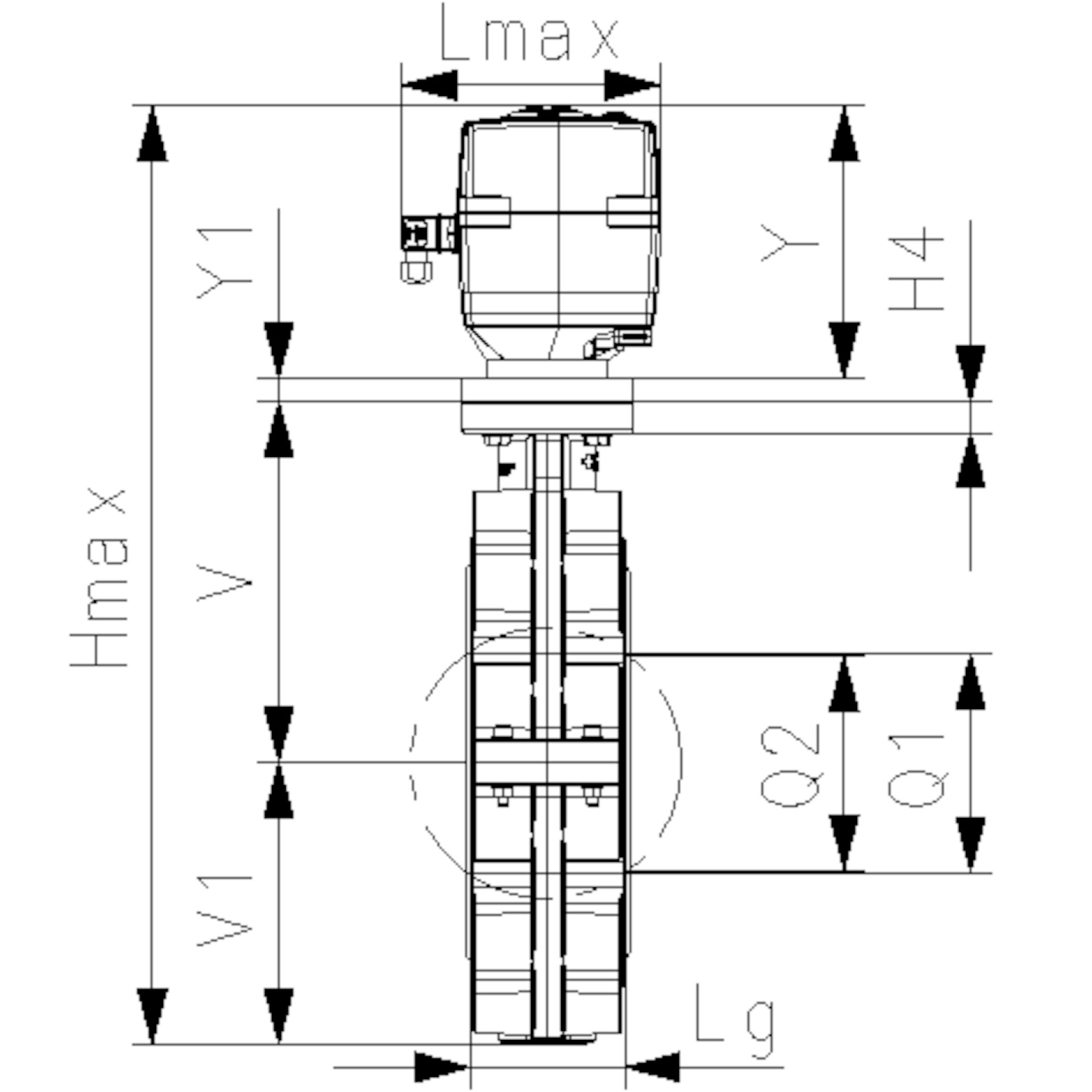

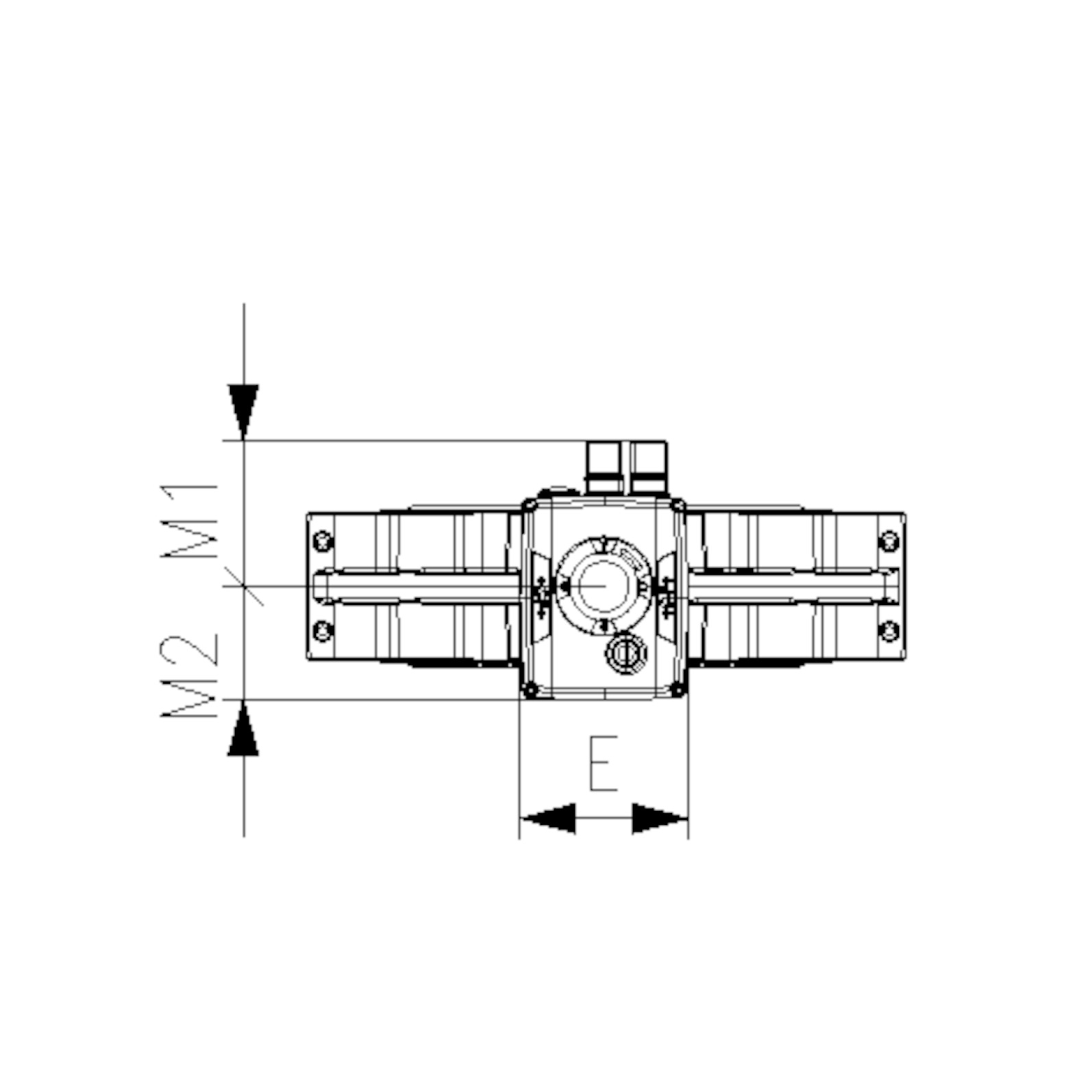

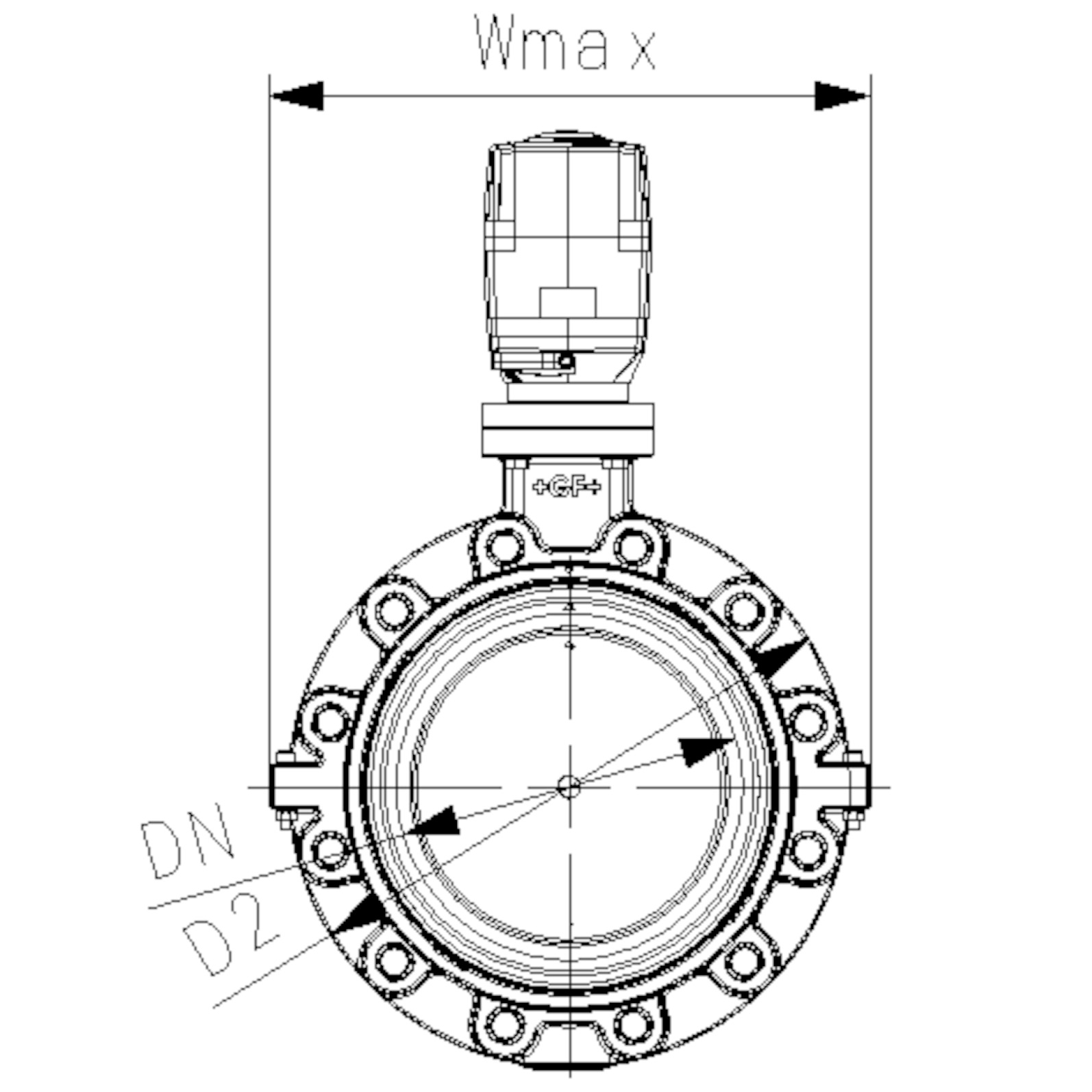

d (mm) |
Rozměr (inch) |
DN (mm) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
Hmax (mm) |
Lmax (mm) |
Wmax (mm) |
U (mm) |
V (mm) |
H4 (mm) |
V1 (mm) |
Lg (mm) |
D2 (mm) |
Q1 (mm) |
Q2 (mm) |
d2 |
k (mm) |
Y (mm) |
E (mm) |
Y1 (mm) |
M1 (mm) |
M2 (mm) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
63
|
2
|
50
|
10
|
740
|
378.3
|
190
|
165
|
90
|
133.3
|
23
|
78.8
|
44.7
|
160
|
40
|
-
|
M16
|
125
|
166.2
|
122.3
|
-
|
107.3
|
82.7
|
4.299
|
199146122
|
45 823,00 | Na dotaz | ||
|
75
|
2 1∕2
|
65
|
10
|
1500
|
391.2
|
190
|
182
|
90
|
139.9
|
23
|
85.1
|
45.7
|
180
|
54
|
35
|
M16
|
145
|
166.2
|
122.3
|
-
|
107.3
|
82.7
|
4.456
|
199146123
|
46 239,00 | Na dotaz | ||
|
90
|
3
|
80
|
10
|
2400
|
426.1
|
190
|
210
|
90
|
145.6
|
23
|
91.2
|
48.7
|
195
|
67
|
50
|
M16
|
160
|
189.3
|
122.3
|
-
|
107.3
|
82.7
|
4.701
|
199146124
|
52 448,00 | Na dotaz | ||
|
110
|
4
|
100
|
10
|
3800
|
462.8
|
190
|
240
|
90
|
166.0
|
23
|
107.5
|
55.6
|
226
|
88
|
74
|
M16
|
180
|
189.3
|
122.3
|
-
|
107.3
|
82.7
|
5.606
|
199146125
|
53 280,00 | Na dotaz | ||
|
140
|
5
|
125
|
10
|
8600
|
492.0
|
190
|
272
|
90
|
180.0
|
23
|
122.7
|
63.5
|
258
|
113
|
97
|
M16
|
210
|
189.3
|
122.3
|
-
|
107.3
|
82.7
|
7.12
|
199146126
|
56 817,00 | Na dotaz | ||
|
160
|
6
|
150
|
10
|
11400
|
522.8
|
190
|
300
|
90
|
189.0
|
23
|
134.5
|
71.5
|
284
|
139
|
123
|
M20
|
240
|
199.3
|
122.3
|
-
|
107.3
|
82.7
|
8.881
|
199146127
|
57 928,00 | Na dotaz | ||
|
225
|
8
|
200
|
10
|
19900
|
571.3
|
190
|
360
|
90
|
210.5
|
23
|
161.5
|
72.5
|
341
|
178
|
169
|
M20
|
295
|
199.3
|
122.3
|
-
|
107.3
|
82.7
|
13.625
|
199146128
|
78 774,00 | Na dotaz | ||
|
280
|
10
|
250
|
10
|
34000
|
670.6
|
190
|
440
|
125
|
264.4
|
23
|
206.9
|
113.2
|
412
|
210
|
207
|
M20
|
350
|
199.3
|
122.3
|
17.0
|
107.3
|
82.7
|
-
|
199146129
|
Na dotaz | Na dotaz | ||
|
315
|
12
|
300
|
5
|
50000
|
720.0
|
190
|
510
|
125
|
285.2
|
23
|
235.5
|
114.6
|
482
|
256
|
253
|
M20
|
400
|
199.3
|
122.3
|
17.0
|
107.3
|
82.7
|
-
|
199146130
|
Na dotaz | Na dotaz |
