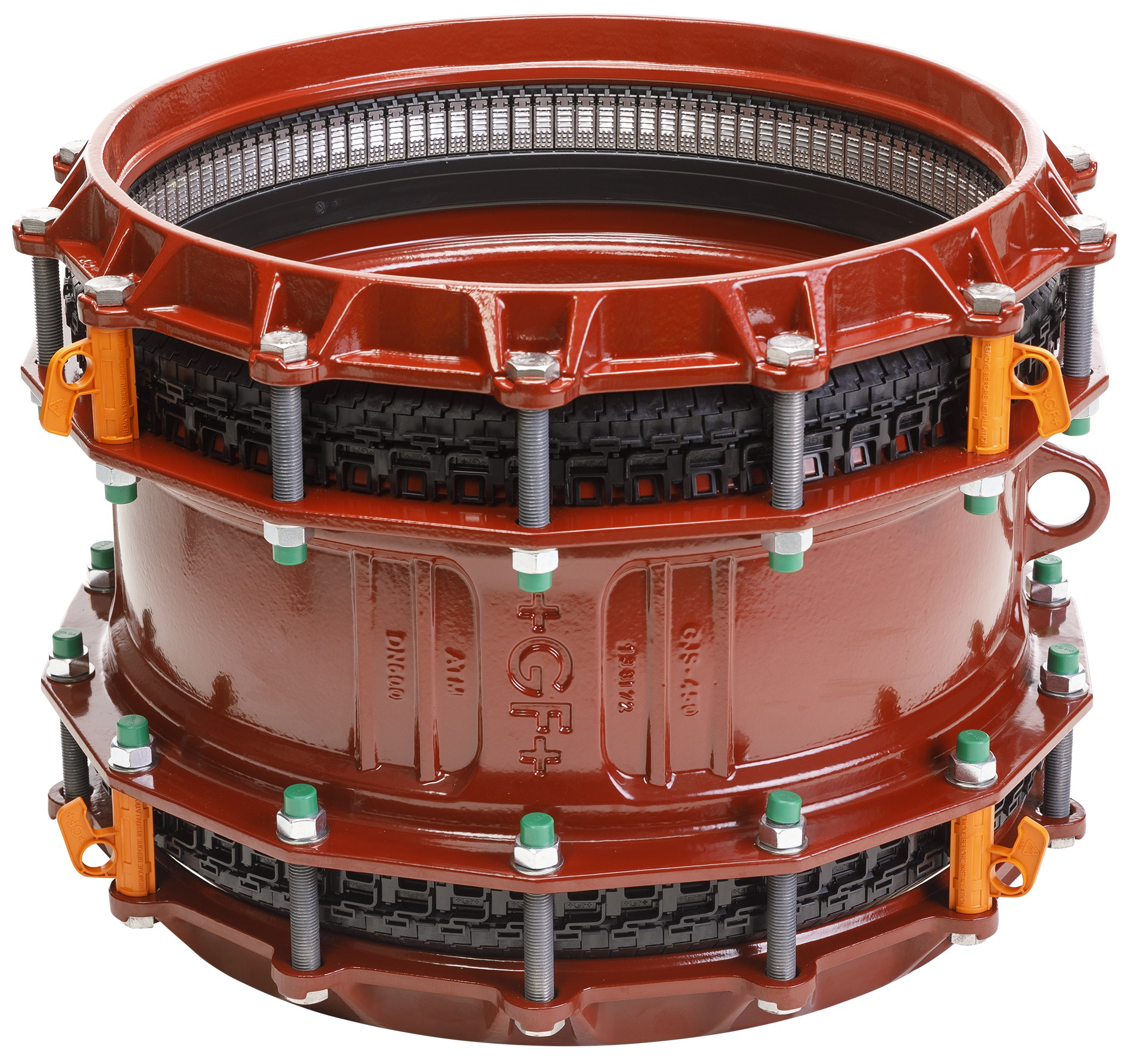

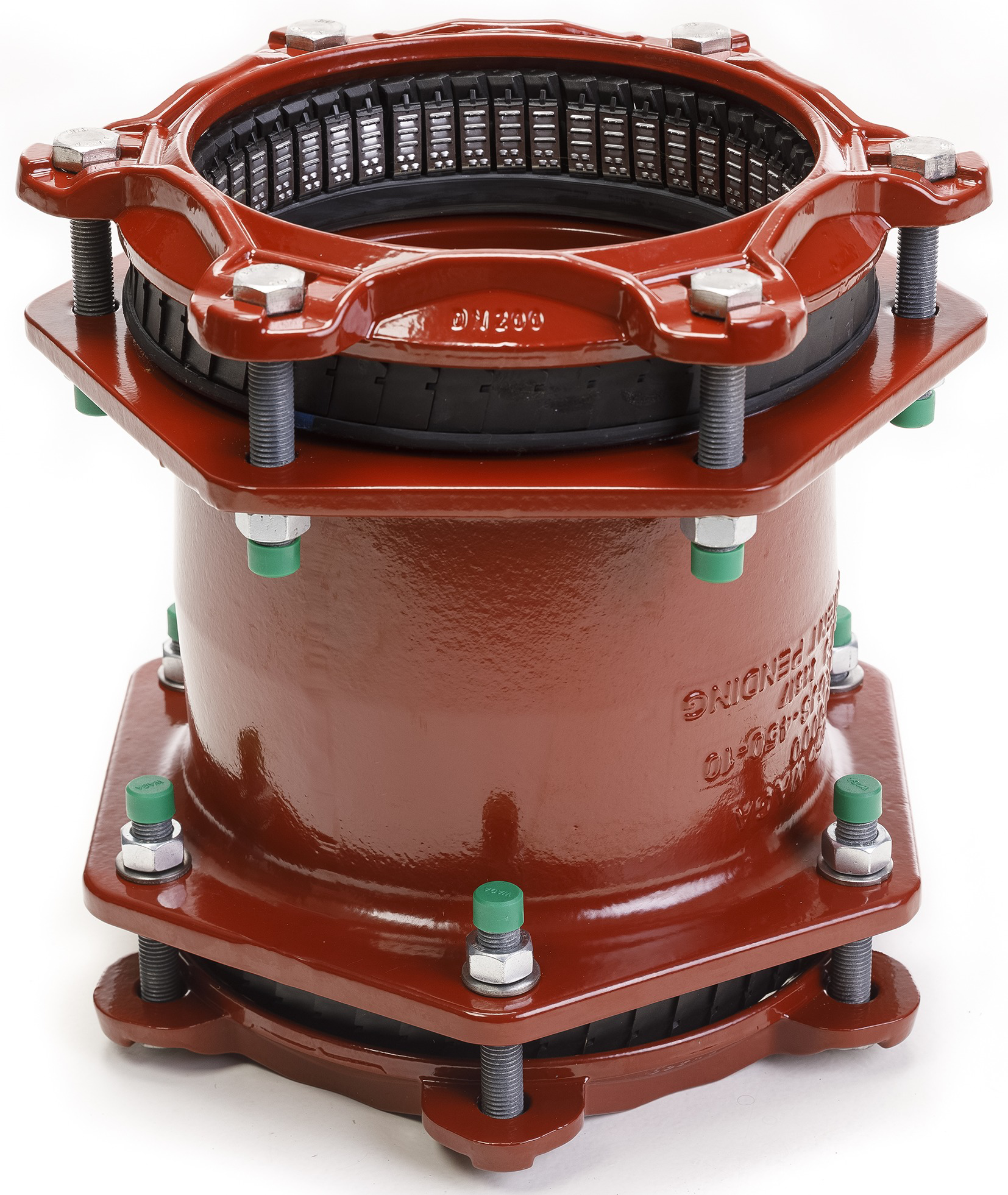

MULTI/JOINT® 3007 Plus Široký rozsah
Popis
Spojení, omezení, Uni / Fiksers
Model:
Vhodný pro všechny materiály trubek
Vhodné pro vodu a plyn (EPDM pouze pro pitnou vodu)
Těleso a svěrný kroužek z tvárné litiny GGG45, příp. podle EN-GJS-450-10
Epoxidový práškový nátěr RESICOAT®, podle norem GSK a EN 14901
NBR nebo EPDM těsnění, NBR podle podle EN 682 (-5 °C až +50 °C), EPDM podle podle EN 681-1 (0°C až +50°C)
Úhlová výchylka max. 8 ° na zásuvku při instalaci (na základě středu rozsahu)
Nerez A4 kvalita (AISI 316) Uni/Fiksers
Nerez A2 kvalita (AISI 304) nebo A4 kvalita (AISI 316) šrouby, matice a podložky
Box s tlakovou hadicí v ceně DN50 - DN1025
Vhodné pro vodu a plyn (EPDM pouze pro pitnou vodu)
Těleso a svěrný kroužek z tvárné litiny GGG45, příp. podle EN-GJS-450-10
Epoxidový práškový nátěr RESICOAT®, podle norem GSK a EN 14901
NBR nebo EPDM těsnění, NBR podle podle EN 682 (-5 °C až +50 °C), EPDM podle podle EN 681-1 (0°C až +50°C)
Úhlová výchylka max. 8 ° na zásuvku při instalaci (na základě středu rozsahu)
Nerez A4 kvalita (AISI 316) Uni/Fiksers
Nerez A2 kvalita (AISI 304) nebo A4 kvalita (AISI 316) šrouby, matice a podložky
Box s tlakovou hadicí v ceně DN50 - DN1025
Návod k instalaci:
Přečtěte si uživatelskou příručku
U zadržovacích verzí je u plastových trubek povinné použití výztuhy vložky (viz příslušenství), podívejte se na naše technické informace
Vezměte prosím na vědomí, že při použití MULTI/JOINT® DN625 až DN1000 na plastovém potrubí je povinné použití vložkové výztuhy MJ DN625 - DN1000 (viz příslušenství).
* DN350 a DN400 pro plastové potrubní materiály = PN 10 bar voda / MOP 5 bar plyn
U zadržovacích verzí je u plastových trubek povinné použití výztuhy vložky (viz příslušenství), podívejte se na naše technické informace
Vezměte prosím na vědomí, že při použití MULTI/JOINT® DN625 až DN1000 na plastovém potrubí je povinné použití vložkové výztuhy MJ DN625 - DN1000 (viz příslušenství).
* DN350 a DN400 pro plastové potrubní materiály = PN 10 bar voda / MOP 5 bar plyn
Poznámka:

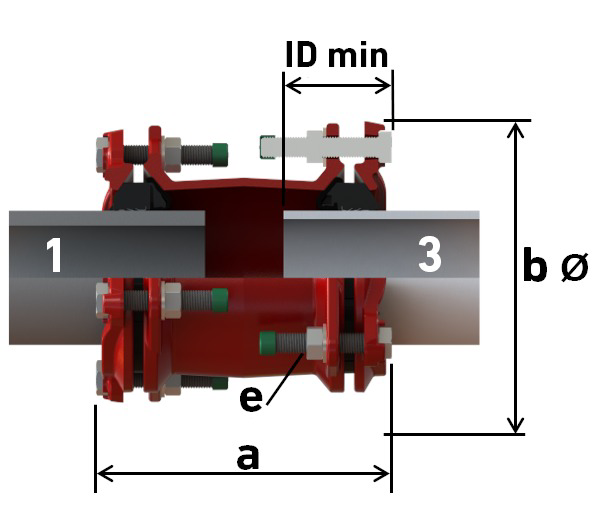

ID min. = minimální hloubka zasunutí
DN625 - DN1025 pouze pro vodu
DN625 - DN1025 pouze pro vodu
NBR / A2
|
DN (mm) |
Rozsah 1 (mm) |
Rozsah 3 (mm) |
a (mm) |

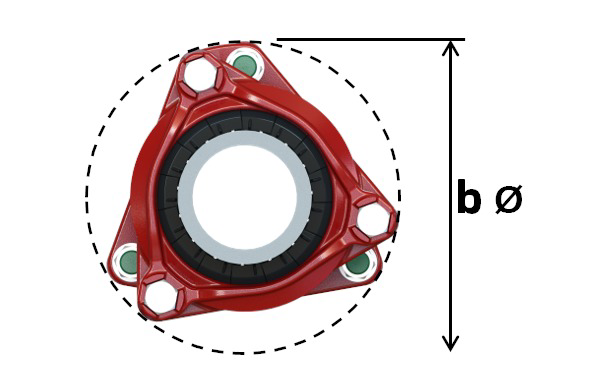

b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
46 - 71
|
46 - 71
|
206 - 250
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709305210
|
4 750,00 | Na dotaz | ||
|
65
|
63 - 90
|
63 - 90
|
215 - 261
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709305212
|
6 928,00 | Na dotaz | ||
|
80
|
84 - 105
|
84 - 105
|
218 - 262
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709305214
|
6 100,00 | Na dotaz | ||
|
100
|
104 - 132
|
104 - 132
|
228 - 280
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709305216
|
7 129,00 | Na dotaz | ||
|
125
|
132 - 155
|
132 - 155
|
240 - 286
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709305218
|
11 737,00 | Na dotaz | ||
|
150
|
154 - 192
|
154 - 192
|
278 - 352
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709305220
|
12 310,00 | Na dotaz | ||
|
200
|
192 - 232
|
192 - 232
|
303 - 377
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709305224
|
19 602,00 | Na dotaz | ||
|
225
|
230 - 268
|
230 - 268
|
350 - 426
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709305226
|
25 068,00 | Na dotaz | ||
|
250
|
267 - 310
|
267 - 310
|
377 - 462
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709305228
|
25 547,00 | Na dotaz | ||
|
300
|
315 - 356
|
315 - 356
|
384 - 460
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709305232
|
29 949,00 | Na dotaz | ||
|
350
|
352 - 393
|
352 - 393
|
380 - 470
|
534
|
130
|
8xM20
|
16*
|
8*
|
-
|
709305236
|
72 272,00 | Na dotaz | ||
|
400
|
392 - 433
|
392 - 433
|
380 - 470
|
574
|
135
|
10xM20
|
16*
|
8*
|
-
|
709305240
|
77 891,00 | Na dotaz | ||
|
425
|
432 - 464
|
432 - 464
|
460 - 535
|
623
|
160
|
10xM20
|
10
|
5
|
-
|
709305242
|
Na dotaz | Na dotaz | ||
|
450
|
450 - 482
|
450 - 482
|
460 - 535
|
641
|
160
|
10xM20
|
10
|
5
|
-
|
709305272
|
104 639,00 | Na dotaz | ||
|
475
|
481 - 513
|
481 - 513
|
460 - 535
|
672
|
160
|
10xM20
|
10
|
5
|
-
|
709305273
|
Na dotaz | Na dotaz | ||
|
500
|
500 - 532
|
500 - 532
|
460 - 535
|
691
|
160
|
10xM20
|
10
|
5
|
-
|
709305274
|
123 816,00 | Na dotaz | ||
|
550
|
548 - 580
|
548 - 580
|
460 - 535
|
739
|
160
|
12xM20
|
10
|
5
|
-
|
709305276
|
133 806,00 | Na dotaz | ||
|
600
|
605 - 637
|
605 - 637
|
480 - 555
|
796
|
170
|
14xM20
|
10
|
5
|
-
|
709305278
|
142 300,00 | Na dotaz |
EPDM / A2
|
DN (mm) |
Rozsah 1 (mm) |
Rozsah 3 (mm) |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
46 - 71
|
46 - 71
|
206 - 250
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709305610
|
4 750,00 | Na dotaz | ||
|
65
|
63 - 90
|
63 - 90
|
215 - 261
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709305612
|
6 928,00 | Na dotaz | ||
|
80
|
84 - 105
|
84 - 105
|
218 - 262
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709305614
|
6 100,00 | Na dotaz | ||
|
100
|
104 - 132
|
104 - 132
|
228 - 280
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709305616
|
7 129,00 | Na dotaz | ||
|
125
|
132 - 155
|
132 - 155
|
240 - 286
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709305618
|
11 737,00 | Na dotaz | ||
|
150
|
154 - 192
|
154 - 192
|
278 - 352
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709305620
|
12 310,00 | Na dotaz | ||
|
200
|
192 - 232
|
192 - 232
|
303 - 377
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709305624
|
19 602,00 | Na dotaz | ||
|
225
|
230 - 268
|
230 - 268
|
350 - 426
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709305626
|
25 068,00 | Na dotaz | ||
|
250
|
267 - 310
|
267 - 310
|
377 - 462
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709305628
|
25 547,00 | Na dotaz | ||
|
300
|
315 - 356
|
315 - 356
|
384 - 460
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709305632
|
29 949,00 | Na dotaz | ||
|
350
|
352 - 393
|
352 - 393
|
380 - 470
|
534
|
130
|
8xM20
|
16*
|
8*
|
-
|
709305636
|
72 272,00 | Na dotaz | ||
|
400
|
392 - 433
|
392 - 433
|
380 - 470
|
574
|
135
|
10xM20
|
16*
|
8*
|
-
|
709305640
|
77 891,00 | Na dotaz | ||
|
425
|
432 - 464
|
432 - 464
|
460 - 535
|
623
|
160
|
10xM20
|
10
|
5
|
-
|
709305642
|
Na dotaz | Na dotaz | ||
|
450
|
450 - 482
|
450 - 482
|
460 - 535
|
641
|
160
|
10xM20
|
10
|
5
|
-
|
709305672
|
104 639,00 | Na dotaz | ||
|
475
|
481 - 513
|
481 - 513
|
460 - 535
|
672
|
160
|
10xM20
|
10
|
5
|
-
|
709305673
|
Na dotaz | Na dotaz | ||
|
500
|
500 - 532
|
500 - 532
|
460 - 535
|
691
|
160
|
10xM20
|
10
|
5
|
-
|
709305674
|
123 816,00 | Na dotaz | ||
|
550
|
548 - 580
|
548 - 580
|
460 - 535
|
739
|
160
|
12xM20
|
10
|
5
|
-
|
709305676
|
133 806,00 | Na dotaz | ||
|
600
|
605 - 637
|
605 - 637
|
480 - 555
|
796
|
170
|
14xM20
|
10
|
5
|
-
|
709305678
|
142 300,00 | Na dotaz |
NBR / A4
|
DN (mm) |
Rozsah 1 (mm) |
Rozsah 3 (mm) |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
46 - 71
|
46 - 71
|
206 - 250
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709305010
|
Na dotaz | Na dotaz | ||
|
65
|
63 - 90
|
63 - 90
|
215 - 261
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709305012
|
Na dotaz | Na dotaz | ||
|
80
|
84 - 105
|
84 - 105
|
218 - 262
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709305014
|
Na dotaz | Na dotaz | ||
|
100
|
104 - 132
|
104 - 132
|
228 - 280
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709305016
|
Na dotaz | Na dotaz | ||
|
125
|
132 - 155
|
132 - 155
|
240 - 286
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709305018
|
Na dotaz | Na dotaz | ||
|
150
|
154 - 192
|
154 - 192
|
278 - 352
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709305020
|
Na dotaz | Na dotaz | ||
|
200
|
192 - 232
|
192 - 232
|
303 - 377
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709305024
|
Na dotaz | Na dotaz | ||
|
225
|
230 - 268
|
230 - 268
|
350 - 426
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709305026
|
Na dotaz | Na dotaz | ||
|
250
|
267 - 310
|
267 - 310
|
377 - 462
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709305028
|
Na dotaz | Na dotaz | ||
|
300
|
315 - 356
|
315 - 356
|
384 - 460
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709305032
|
Na dotaz | Na dotaz | ||
|
350
|
352 - 393
|
352 - 393
|
380 - 470
|
534
|
130
|
8xM20
|
16*
|
8*
|
-
|
709305036
|
Na dotaz | Na dotaz | ||
|
400
|
392 - 433
|
392 - 433
|
380 - 470
|
574
|
135
|
10xM20
|
16*
|
8*
|
-
|
709305040
|
Na dotaz | Na dotaz | ||
|
425
|
432 - 464
|
432 - 464
|
460 - 535
|
623
|
160
|
10xM20
|
10
|
5
|
-
|
709305042
|
Na dotaz | Na dotaz | ||
|
450
|
450 - 482
|
450 - 482
|
460 - 535
|
641
|
160
|
10xM20
|
10
|
5
|
-
|
709305072
|
Na dotaz | Na dotaz | ||
|
475
|
481 - 513
|
481 - 513
|
460 - 535
|
672
|
160
|
10xM20
|
10
|
5
|
-
|
709305073
|
Na dotaz | Na dotaz | ||
|
500
|
500 - 532
|
500 - 532
|
460 - 535
|
691
|
160
|
10xM20
|
10
|
5
|
-
|
709305074
|
Na dotaz | Na dotaz | ||
|
550
|
548 - 580
|
548 - 580
|
460 - 535
|
739
|
160
|
12xM20
|
10
|
5
|
-
|
709305076
|
Na dotaz | Na dotaz | ||
|
600
|
605 - 637
|
605 - 637
|
480 - 555
|
796
|
170
|
14xM20
|
10
|
5
|
-
|
709305078
|
Na dotaz | Na dotaz | ||
|
625
|
630 - 662
|
630 - 662
|
657 - 717
|
860
|
210
|
14xM20
|
10
|
-
|
-
|
709305280
|
Na dotaz | Na dotaz | ||
|
675
|
665 - 697
|
665 - 697
|
660 - 720
|
895
|
210
|
14xM20
|
10
|
-
|
-
|
709305281
|
Na dotaz | Na dotaz | ||
|
700
|
709 - 741
|
709 - 741
|
667 - 727
|
940
|
210
|
16xM20
|
10
|
-
|
-
|
709305282
|
Na dotaz | Na dotaz | ||
|
750
|
745 - 777
|
745 - 777
|
667 - 727
|
970
|
210
|
16xM20
|
10
|
-
|
-
|
709305285
|
Na dotaz | Na dotaz | ||
|
800
|
799 - 831
|
799 - 831
|
667 - 727
|
1030
|
210
|
20xM20
|
10
|
-
|
-
|
709305283
|
Na dotaz | Na dotaz | ||
|
825
|
837 - 869
|
837 - 869
|
667 - 727
|
1070
|
210
|
20xM20
|
10
|
-
|
-
|
709305284
|
Na dotaz | Na dotaz | ||
|
900
|
899 - 931
|
899 - 931
|
730 - 790
|
1130
|
210
|
22xM20
|
10
|
-
|
-
|
709305279
|
Na dotaz | Na dotaz | ||
|
925
|
939 - 971
|
939 - 971
|
730 - 790
|
1175
|
210
|
22xM20
|
10
|
-
|
-
|
709305286
|
Na dotaz | Na dotaz | ||
|
1000
|
994 - 1026
|
994 - 1026
|
730 - 790
|
1230
|
210
|
24xM20
|
10
|
-
|
-
|
709305287
|
Na dotaz | Na dotaz | ||
|
1025
|
1042 - 1074
|
1042 - 1074
|
730 - 790
|
1280
|
210
|
28xM20
|
10
|
-
|
-
|
709305288
|
Na dotaz | Na dotaz |
EPDM / A4
|
DN (mm) |
Rozsah 1 (mm) |
Rozsah 3 (mm) |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
46 - 71
|
46 - 71
|
206 - 250
|
170
|
84
|
3xM12
|
16
|
8
|
-
|
709305310
|
Na dotaz | Na dotaz | ||
|
65
|
63 - 90
|
63 - 90
|
215 - 261
|
191
|
84
|
3xM12
|
16
|
8
|
-
|
709305312
|
Na dotaz | Na dotaz | ||
|
80
|
84 - 105
|
84 - 105
|
218 - 262
|
210
|
84
|
3xM12
|
16
|
8
|
-
|
709305314
|
Na dotaz | Na dotaz | ||
|
100
|
104 - 132
|
104 - 132
|
228 - 280
|
241
|
90
|
3xM16
|
16
|
8
|
-
|
709305316
|
Na dotaz | Na dotaz | ||
|
125
|
132 - 155
|
132 - 155
|
240 - 286
|
270
|
90
|
4xM16
|
16
|
8
|
-
|
709305318
|
Na dotaz | Na dotaz | ||
|
150
|
154 - 192
|
154 - 192
|
278 - 352
|
312
|
110
|
4xM16
|
16
|
8
|
-
|
709305320
|
Na dotaz | Na dotaz | ||
|
200
|
192 - 232
|
192 - 232
|
303 - 377
|
371
|
110
|
6xM16
|
16
|
8
|
-
|
709305324
|
Na dotaz | Na dotaz | ||
|
225
|
230 - 268
|
230 - 268
|
350 - 426
|
415
|
125
|
6xM20
|
16
|
8
|
-
|
709305326
|
Na dotaz | Na dotaz | ||
|
250
|
267 - 310
|
267 - 310
|
377 - 462
|
445
|
130
|
6xM20
|
16
|
8
|
-
|
709305328
|
Na dotaz | Na dotaz | ||
|
300
|
315 - 356
|
315 - 356
|
384 - 460
|
495
|
130
|
8xM20
|
16
|
8
|
-
|
709305332
|
Na dotaz | Na dotaz | ||
|
350
|
352 - 393
|
352 - 393
|
380 - 470
|
534
|
130
|
8xM20
|
16*
|
8*
|
-
|
709305336
|
Na dotaz | Na dotaz | ||
|
400
|
392 - 433
|
392 - 433
|
380 - 470
|
574
|
135
|
10xM20
|
16*
|
8*
|
-
|
709305340
|
Na dotaz | Na dotaz | ||
|
425
|
432 - 464
|
432 - 464
|
460 - 535
|
623
|
160
|
10xM20
|
10
|
5
|
-
|
709305342
|
Na dotaz | Na dotaz | ||
|
450
|
450 - 482
|
450 - 482
|
460 - 535
|
641
|
160
|
10xM20
|
10
|
5
|
-
|
709305372
|
Na dotaz | Na dotaz | ||
|
475
|
481 - 513
|
481 - 513
|
460 - 535
|
672
|
160
|
10xM20
|
10
|
5
|
-
|
709305373
|
Na dotaz | Na dotaz | ||
|
500
|
500 - 532
|
500 - 532
|
460 - 535
|
691
|
160
|
10xM20
|
10
|
5
|
-
|
709305374
|
Na dotaz | Na dotaz | ||
|
550
|
548 - 580
|
548 - 580
|
460 - 535
|
739
|
160
|
12xM20
|
10
|
5
|
-
|
709305376
|
Na dotaz | Na dotaz | ||
|
600
|
605 - 637
|
605 - 637
|
480 - 555
|
796
|
170
|
14xM20
|
10
|
5
|
-
|
709305378
|
Na dotaz | Na dotaz | ||
|
625
|
630 - 662
|
630 - 662
|
657 - 717
|
860
|
210
|
14xM20
|
10
|
-
|
-
|
709305680
|
Na dotaz | Na dotaz | ||
|
675
|
665 - 697
|
665 - 697
|
660 - 720
|
895
|
210
|
14xM20
|
10
|
-
|
-
|
709305681
|
Na dotaz | Na dotaz | ||
|
700
|
709 - 741
|
709 - 741
|
667 - 727
|
940
|
210
|
16xM20
|
10
|
-
|
-
|
709305682
|
Na dotaz | Na dotaz | ||
|
750
|
745 - 777
|
745 - 777
|
667 - 727
|
970
|
210
|
16xM20
|
10
|
-
|
-
|
709305685
|
Na dotaz | Na dotaz | ||
|
800
|
799 - 831
|
799 - 831
|
667 - 727
|
1030
|
210
|
20xM20
|
10
|
-
|
-
|
709305683
|
Na dotaz | Na dotaz | ||
|
825
|
837 - 869
|
837 - 869
|
667 - 727
|
1070
|
210
|
20xM20
|
10
|
-
|
-
|
709305684
|
Na dotaz | Na dotaz | ||
|
900
|
899 - 931
|
899 - 931
|
730 - 790
|
1130
|
210
|
22xM20
|
10
|
-
|
-
|
709305679
|
Na dotaz | Na dotaz | ||
|
925
|
939 - 971
|
939 - 971
|
730 - 790
|
1175
|
210
|
22xM20
|
10
|
-
|
-
|
709305686
|
Na dotaz | Na dotaz | ||
|
1000
|
994 - 1026
|
994 - 1026
|
730 - 790
|
1230
|
210
|
24xM20
|
10
|
-
|
-
|
709305687
|
Na dotaz | Na dotaz | ||
|
1025
|
1042 - 1074
|
1042 - 1074
|
730 - 790
|
1280
|
210
|
28xM20
|
10
|
-
|
-
|
709305688
|
Na dotaz | Na dotaz |
V čem jsme silní
Zákaznický servis
Rychlost a spolehlivost
Vysoká kvalita
Obrovský sklad
