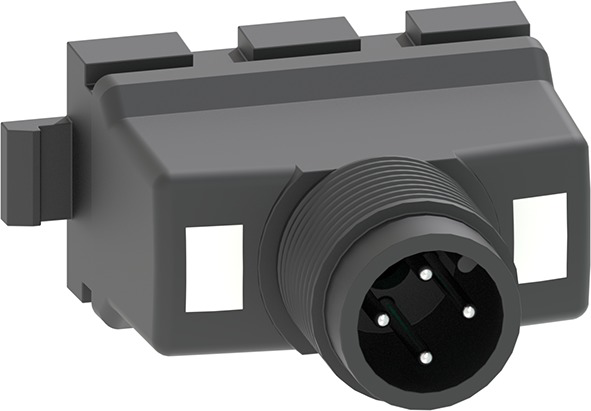

Dvojitá elektrická zpětná vazba polohy pro senzor

Popis

Pro dvojitý senzor (Kulový ventil 546 Pro, 543 Pro a uzavírací klapka 565)

Model:

Příslušenství pro kulový ventil typ 546 Pro, 543 Pro a uzavírací klapku 565
Umožňuje elektrickou zpětnou vazbu polohy, vč. LED, v kombinaci s modulem rozhraní GF
Hodnocení IP67
K dispozici zásuvka a kabely – viz 198546150 – 154
Verze NAMUR má certifikaci ATEX a IECEx

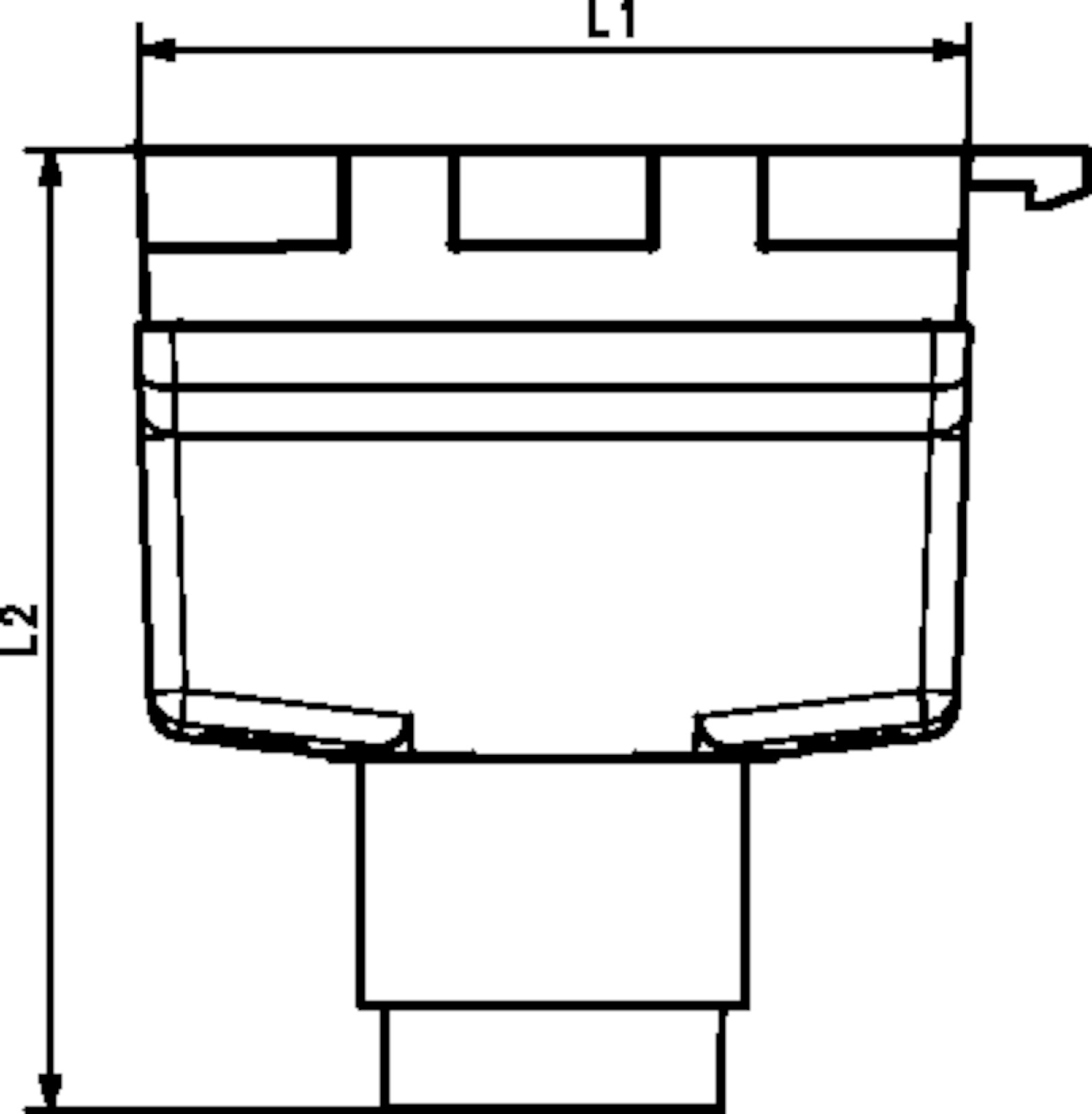

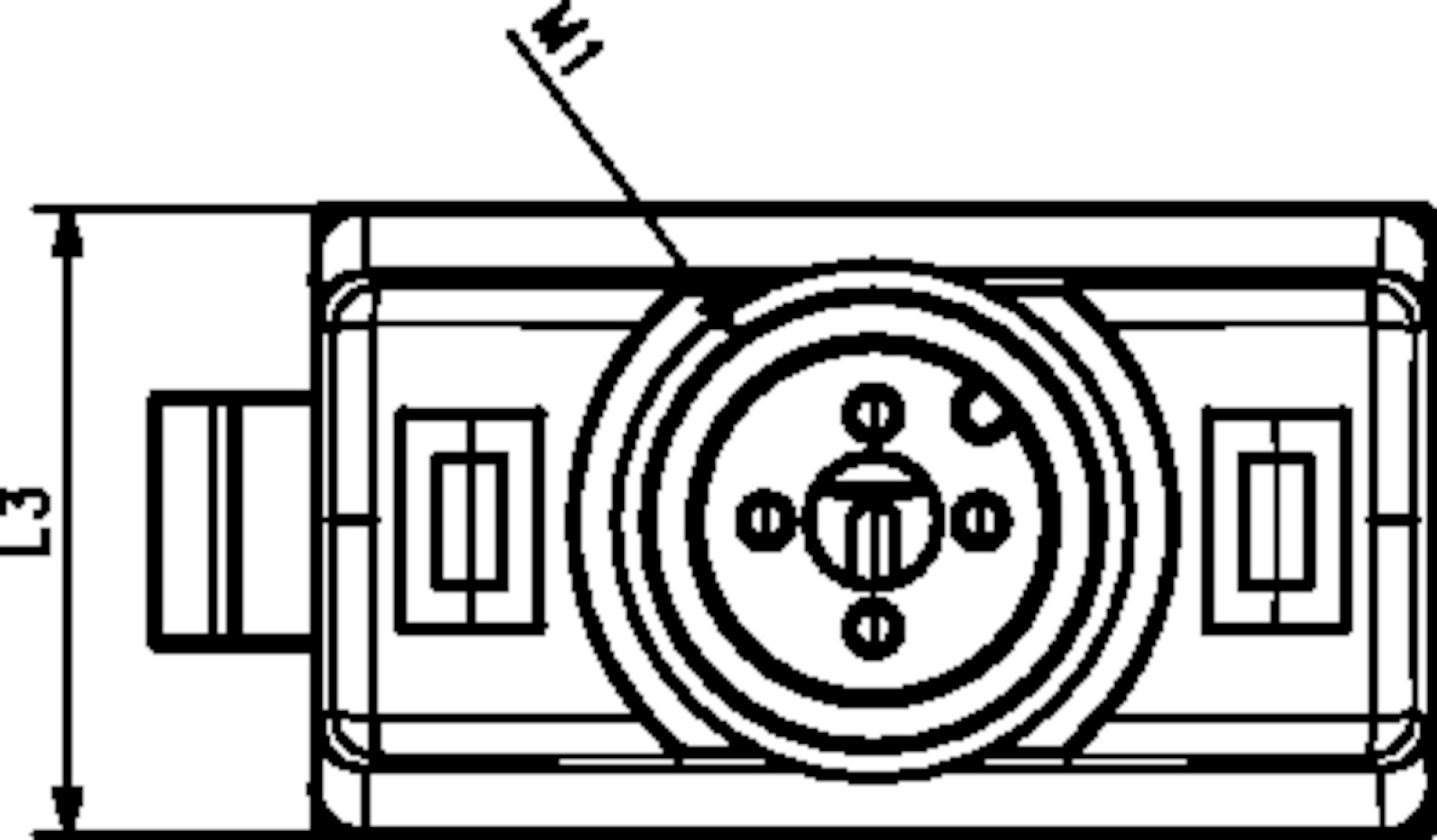

Rozměry: Kulové kohouty 546 Pro a 543 Pro DN10-50, uzavírací klapka 565 DN50-300

Poznámka

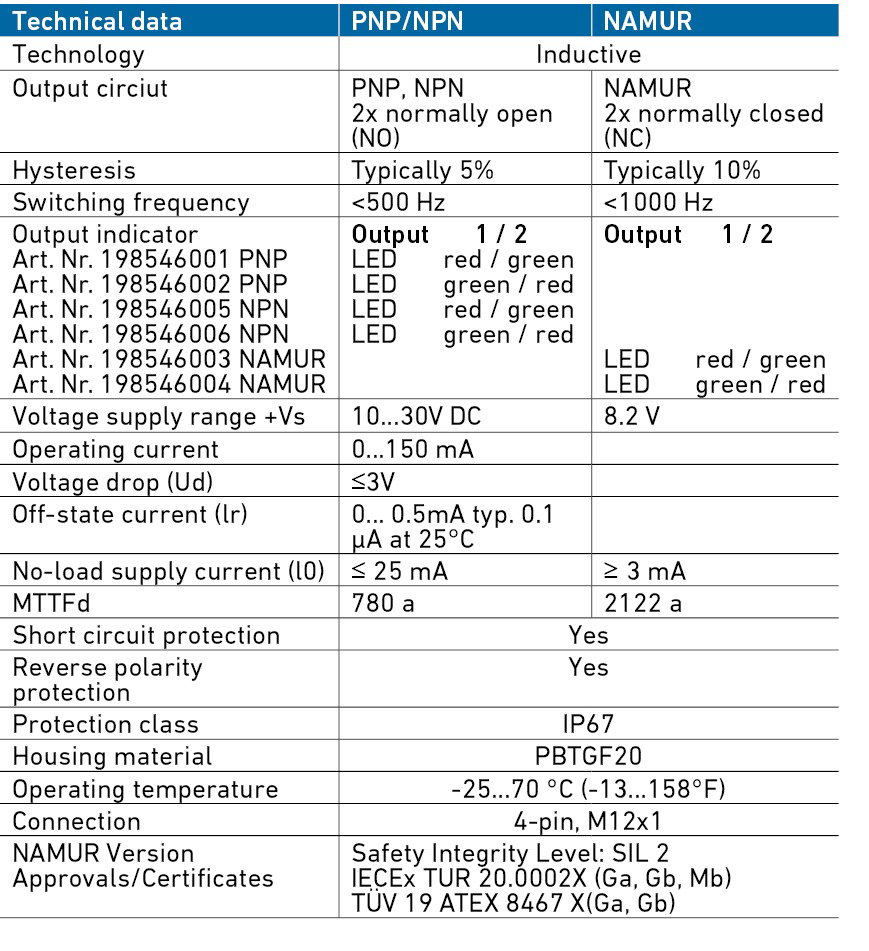

Specifikace:
• Materiál pouzdra: PBTGF20

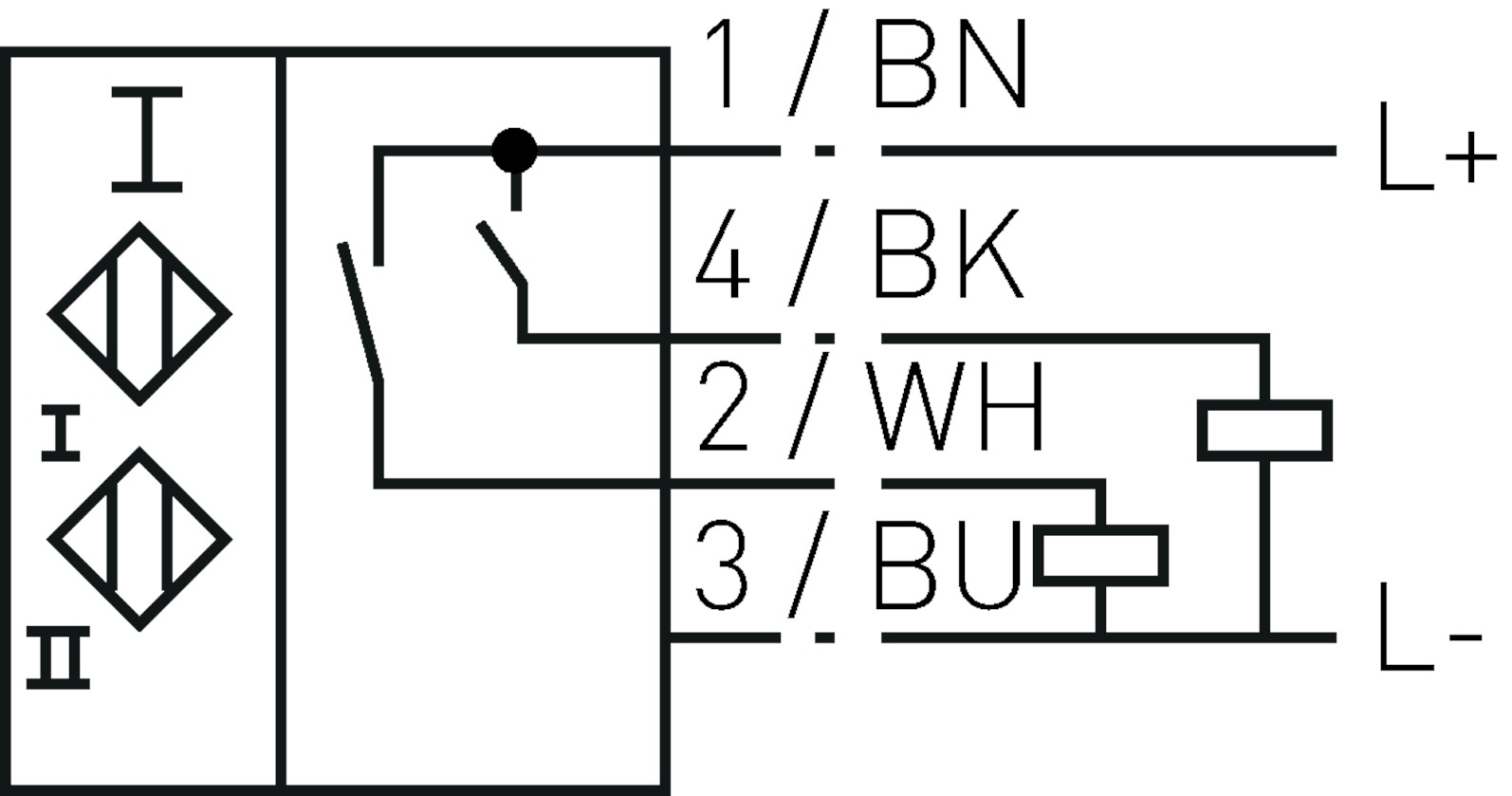

• Spínací funkce: 2x normálně otevřený (NO)
• Typ výstupu: PNP
• Polarita výstupu: DC
• Typ výstupu: 3vodičový
• Provozní napětí (UB): 10... 30V DC
• Ochrana proti přepólování: všechna připojení
• Pokles napětí (Ud): ≤3V
• Provozní proud (LL): 0... 150 mA
• Proud ve vypnutém stavu (Lr): 0... 0,5 mA typ. 0,1 uA při 25 °C
• Napájecí proud naprázdno (L0): ≤25 mA
• Okolní teplota: -25 ... 70 ° C (-13 ... 158 ° F)

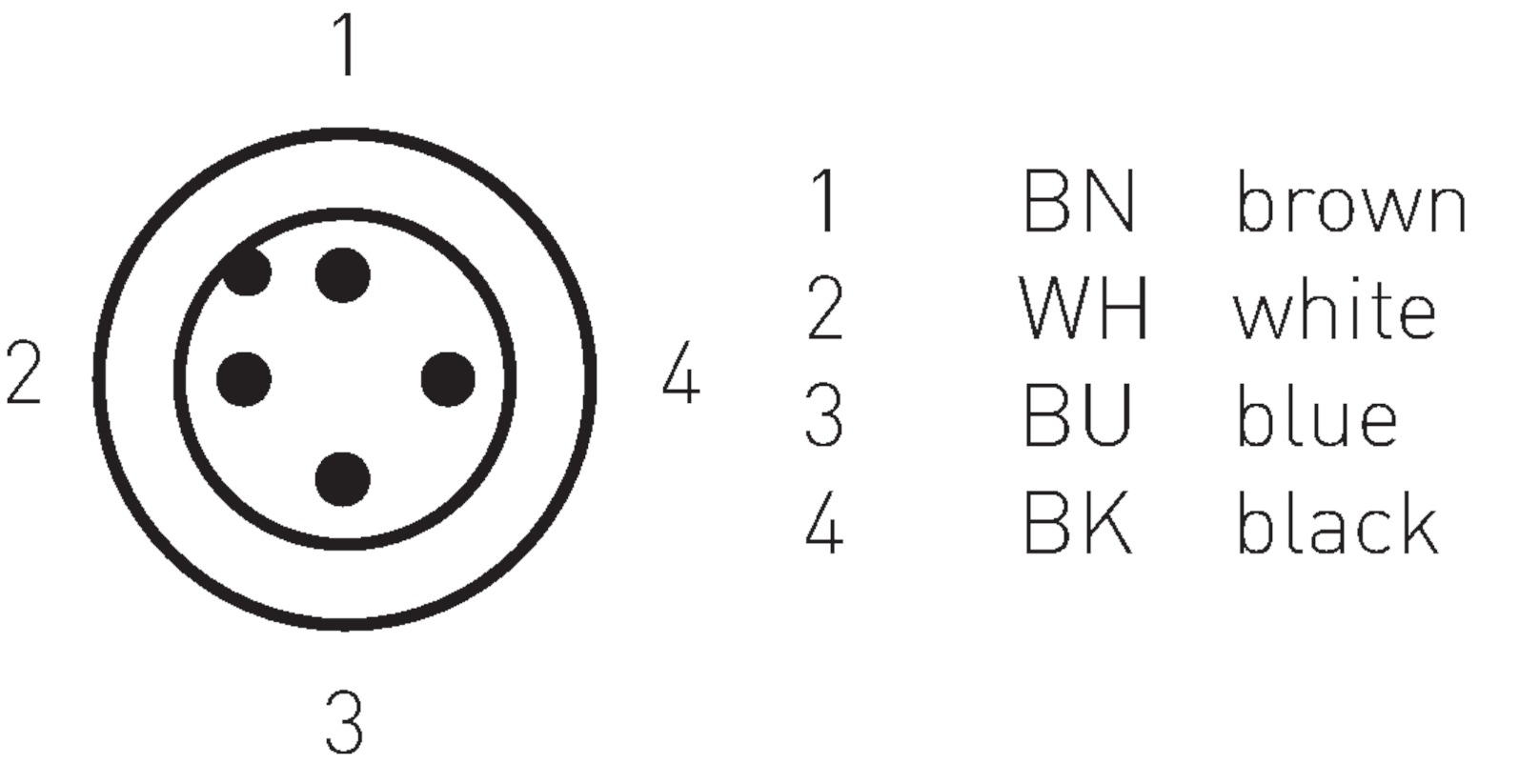

• Připojení (ze strany systému): 4pinový , konektor M12 x 1
• Normy: EN 60947-5-2:2007, EN 60947-5-2/A1:2012 IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012
• MTTFd 948 a

Poznámka:

*Snímač NAMUR nefunguje s 565
Pro ručně ovládané ventily je nutný přídavný spínací kroužek (číslo výrobku 199565900-199565003). U elektricky nebo pneumaticky ovládaných ventilů je spínací kroužek již předmontovaný.
