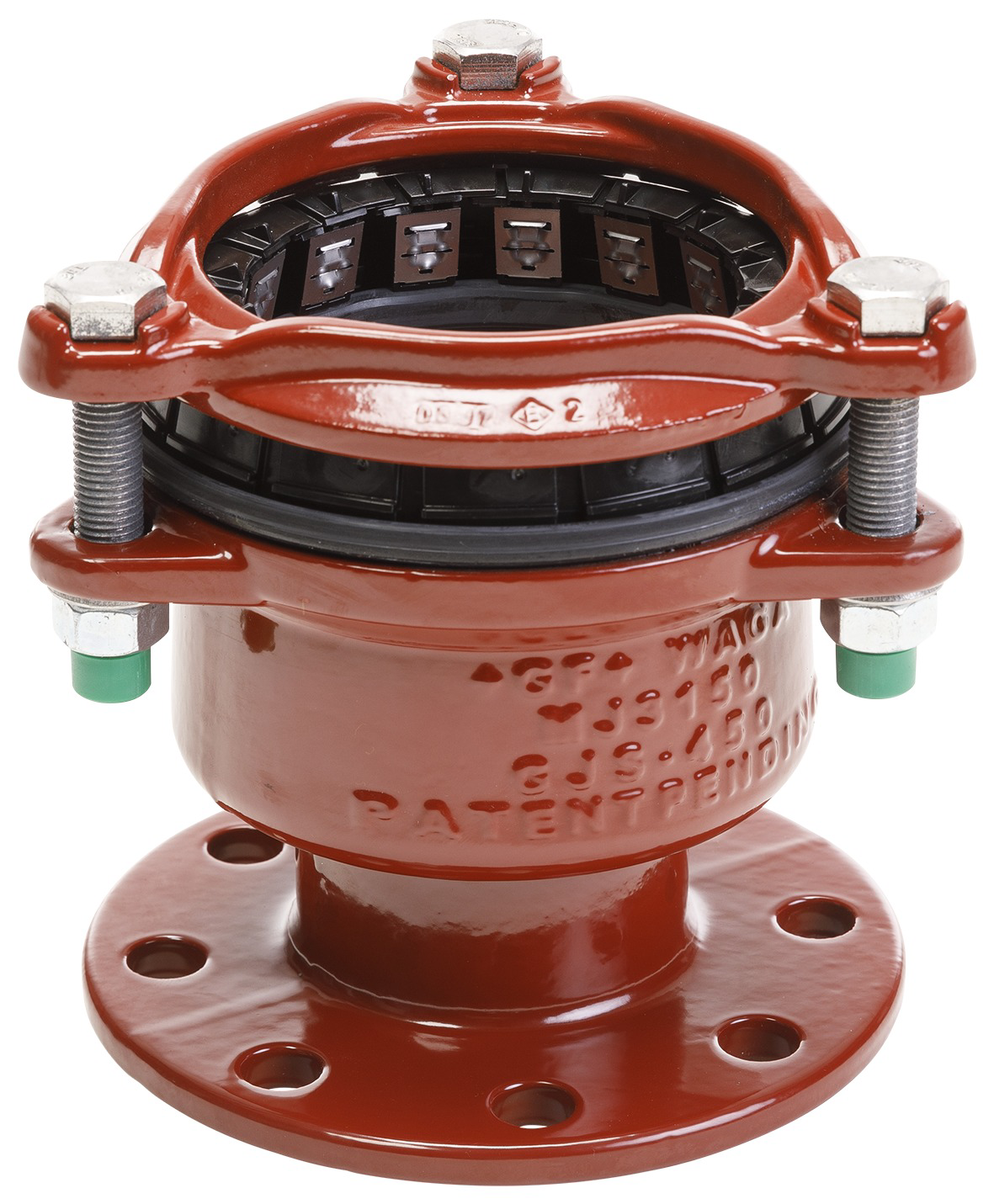

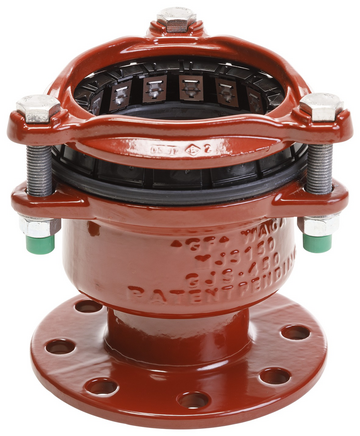

MULTI/JOINT® 3157 Plus Široký rozsah
Popis
Redukovaný lemový nákružek, omezení, Uni/Fiksers
Model:
Vhodný pro všechny materiály trubek
Vhodné pro vodu a plyn (EPDM pouze pro pitnou vodu)
Těleso a svěrný kroužek z tvárné litiny GGG45, příp. podle EN-GJS-450-10
Epoxidový práškový nátěr RESICOAT®, podle norem GSK a EN 14901
NBR nebo EPDM těsnění, NBR podle podle EN 682 (-5 °C až +50 °C), EPDM podle podle EN 681-1 (0°C až +50°C)
Úhlová výchylka max. 8 ° na zásuvku při instalaci (na základě středu rozsahu)
Nerez A4 kvalita (AISI 316) Uni/Fiksers
Nerez A2 kvalita (AISI 304) nebo A4 kvalita (AISI 316) šrouby, matice a podložky
Box s tlakovou hadicí v ceně DN50 - DN1025
Vhodné pro vodu a plyn (EPDM pouze pro pitnou vodu)
Těleso a svěrný kroužek z tvárné litiny GGG45, příp. podle EN-GJS-450-10
Epoxidový práškový nátěr RESICOAT®, podle norem GSK a EN 14901
NBR nebo EPDM těsnění, NBR podle podle EN 682 (-5 °C až +50 °C), EPDM podle podle EN 681-1 (0°C až +50°C)
Úhlová výchylka max. 8 ° na zásuvku při instalaci (na základě středu rozsahu)
Nerez A4 kvalita (AISI 316) Uni/Fiksers
Nerez A2 kvalita (AISI 304) nebo A4 kvalita (AISI 316) šrouby, matice a podložky
Box s tlakovou hadicí v ceně DN50 - DN1025
Návod k instalaci:
Přečtěte si uživatelskou příručku
U zadržovacích verzí je u plastových trubek povinné použití výztuhy vložky (viz příslušenství), podívejte se na naše technické informace
Vezměte prosím na vědomí, že při použití MULTI/JOINT® DN625 až DN1000 na plastovém potrubí je povinné použití vložkové výztuhy MJ DN625 - DN1000 (viz příslušenství).
* DN350 a DN400 pro plastové potrubní materiály = PN 10 bar voda / MOP 5 bar plyn
U zadržovacích verzí je u plastových trubek povinné použití výztuhy vložky (viz příslušenství), podívejte se na naše technické informace
Vezměte prosím na vědomí, že při použití MULTI/JOINT® DN625 až DN1000 na plastovém potrubí je povinné použití vložkové výztuhy MJ DN625 - DN1000 (viz příslušenství).
* DN350 a DN400 pro plastové potrubní materiály = PN 10 bar voda / MOP 5 bar plyn
Poznámka:

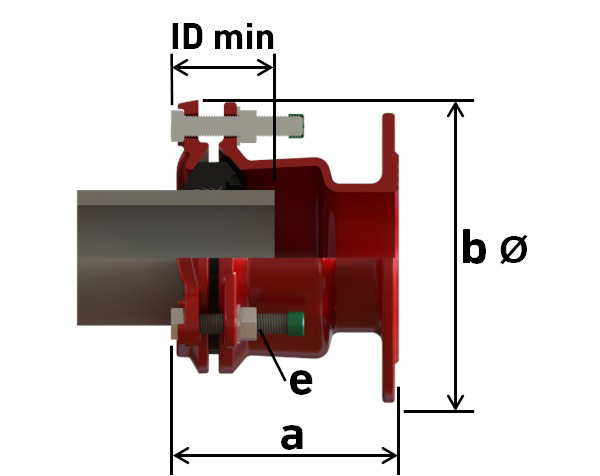

ID min. = minimální hloubka zasunutí
DN625 - DN1025 pouze pro vodu
DN625 - DN1025 pouze pro vodu
NBR / A2
|
DN-DN (mm) |
Rozsah 1 (mm) |
Příruba 3 (mm) |
Vzor vrtání |
a (mm) |

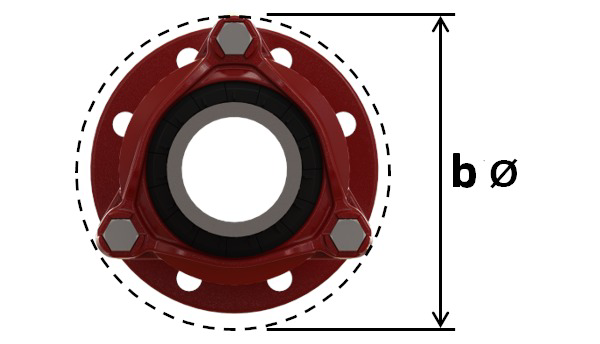

b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
č. šroubu otvory příruby |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50 - 40
|
46 - 71
|
40
|
PN16
|
176 - 198
|
170
|
84
|
3xM12
|
16
|
8
|
4
|
-
|
709455208
|
4 166,00 | Na dotaz | ||
|
65 - 80
|
63 - 90
|
80
|
PN16
|
170 - 193
|
200
|
84
|
3xM12
|
16
|
8
|
8
|
-
|
709455218
|
5 182,00 | Na dotaz | ||
|
100 - 80
|
104 - 132
|
80
|
PN16
|
182 - 208
|
241
|
90
|
3xM16
|
16
|
8
|
8
|
-
|
709455224
|
6 799,00 | Na dotaz | ||
|
125 - 100
|
132 - 155
|
100
|
PN16
|
187 - 210
|
270
|
90
|
4xM16
|
16
|
8
|
8
|
-
|
709455232
|
10 103,00 | Na dotaz | ||
|
125 - 150
|
132 - 155
|
150
|
PN16
|
187 - 210
|
285
|
90
|
4xM16
|
16
|
8
|
8
|
-
|
709455238
|
10 541,00 | Na dotaz | ||
|
150 - 100
|
154 - 192
|
100
|
PN16
|
236 - 273
|
312
|
110
|
4xM16
|
16
|
8
|
8
|
-
|
709455236
|
12 559,00 | Na dotaz | ||
|
200 - 150
|
192 - 232
|
150
|
PN16
|
246 - 283
|
371
|
110
|
6xM16
|
16
|
8
|
8
|
-
|
709455239
|
15 139,00 | Na dotaz | ||
|
225 - 200
|
230 - 268
|
200
|
PN10/PN16
|
250 - 288
|
415
|
125
|
6xM20
|
16
|
8
|
8
|
-
|
709455278
|
16 597,00 | Na dotaz | ||
|
225 - 250
|
230 - 268
|
250
|
PN10/PN16
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
12
|
-
|
709455280
|
23 321,00 | Na dotaz | ||
|
300 - 250
|
315 - 356
|
250
|
PN10/PN16
|
330 - 368
|
495
|
130
|
8xM20
|
16
|
8
|
12
|
-
|
709455286
|
28 813,00 | Na dotaz | ||
|
350 - 300
|
352 - 393
|
300
|
PN10/PN16
|
302 - 347
|
580
|
130
|
8xM20
|
16*
|
8*
|
12
|
-
|
709455284
|
50 558,00 | Na dotaz | ||
|
425 - 400
|
432 - 464
|
400
|
PN10/PN16
|
330 - 367
|
623
|
160
|
10xM20
|
10
|
5
|
16
|
-
|
709455288
|
Na dotaz | Na dotaz | ||
|
450 - 400
|
450 - 482
|
400
|
PN10/PN16
|
330 - 367
|
641
|
160
|
10xM20
|
10
|
5
|
16
|
-
|
709455292
|
75 170,00 | Na dotaz | ||
|
475 - 400
|
481 - 513
|
400
|
PN10/PN16
|
360 - 397
|
672
|
160
|
10xM20
|
10
|
5
|
16
|
-
|
709455290
|
83 233,00 | 0 | ||
|
550 - 500
|
548 - 580
|
500
|
PN10/PN16
|
330 - 367
|
739
|
160
|
12xM20
|
10
|
5
|
20
|
-
|
709355276
|
89 154,00 | Na dotaz |
EPDM / A2
|
DN-DN (mm) |
Rozsah 1 (mm) |
Příruba 3 (mm) |
Vzor vrtání |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
č. šroubu otvory příruby |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50 - 40
|
46 - 71
|
40
|
PN16
|
176 - 198
|
170
|
84
|
3xM12
|
16
|
8
|
4
|
-
|
709455608
|
4 166,00 | Na dotaz | ||
|
65 - 80
|
63 - 90
|
80
|
PN16
|
170 - 193
|
200
|
84
|
3xM12
|
16
|
8
|
8
|
-
|
709455618
|
5 182,00 | Na dotaz | ||
|
100 - 80
|
104 - 132
|
80
|
PN16
|
182 - 208
|
241
|
90
|
3xM16
|
16
|
8
|
8
|
-
|
709455624
|
6 799,00 | Na dotaz | ||
|
125 - 100
|
132 - 155
|
100
|
PN16
|
187 - 210
|
270
|
90
|
4xM16
|
16
|
8
|
8
|
-
|
709455632
|
10 103,00 | Na dotaz | ||
|
125 - 150
|
132 - 155
|
150
|
PN16
|
187 - 210
|
285
|
90
|
4xM16
|
16
|
8
|
8
|
-
|
709455638
|
10 541,00 | Na dotaz | ||
|
150 - 100
|
154 - 192
|
100
|
PN16
|
236 - 273
|
312
|
110
|
4xM16
|
16
|
8
|
8
|
-
|
709455636
|
12 246,00 | Na dotaz | ||
|
200 - 150
|
192 - 232
|
150
|
PN16
|
246 - 283
|
371
|
110
|
6xM16
|
16
|
8
|
8
|
-
|
709455639
|
14 760,00 | Na dotaz | ||
|
225 - 200
|
230 - 268
|
200
|
PN10/PN16
|
250 - 288
|
415
|
125
|
6xM20
|
16
|
8
|
8
|
-
|
709455678
|
16 597,00 | Na dotaz | ||
|
225 - 250
|
230 - 268
|
250
|
PN10/PN16
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
12
|
-
|
709455680
|
22 724,00 | Na dotaz | ||
|
300 - 250
|
315 - 356
|
250
|
PN10/PN16
|
330 - 368
|
495
|
130
|
8xM20
|
16
|
8
|
12
|
-
|
709455686
|
28 094,00 | Na dotaz | ||
|
350 - 300
|
352 - 393
|
300
|
PN10/PN16
|
302 - 347
|
580
|
130
|
8xM20
|
16*
|
8*
|
12
|
-
|
709455684
|
50 558,00 | Na dotaz | ||
|
425 - 400
|
432 - 464
|
400
|
PN10/PN16
|
330 - 367
|
623
|
160
|
10xM20
|
10
|
5
|
16
|
-
|
709455688
|
Na dotaz | Na dotaz | ||
|
450 - 400
|
450 - 482
|
400
|
PN10/PN16
|
330 - 367
|
641
|
160
|
10xM20
|
10
|
5
|
16
|
-
|
709455692
|
75 170,00 | Na dotaz | ||
|
475 - 400
|
481 - 513
|
400
|
PN10/PN16
|
360 - 397
|
672
|
160
|
10xM20
|
10
|
5
|
16
|
-
|
709455690
|
81 154,00 | 0 | ||
|
550 - 500
|
548 - 580
|
500
|
PN10/PN16
|
330 - 367
|
739
|
160
|
12xM20
|
10
|
5
|
20
|
-
|
709355676
|
89 154,00 | Na dotaz |
NBR / A4
|
DN-DN (mm) |
Rozsah 1 (mm) |
Příruba 3 (mm) |
Vzor vrtání |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
č. šroubu otvory příruby |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50 - 40
|
46 - 71
|
40
|
PN16
|
176 - 198
|
170
|
84
|
3xM12
|
16
|
8
|
4
|
-
|
709455008
|
Na dotaz | Na dotaz | ||
|
65 - 80
|
63 - 90
|
80
|
PN16
|
170 - 193
|
200
|
84
|
3xM12
|
16
|
8
|
8
|
-
|
709455018
|
Na dotaz | Na dotaz | ||
|
100 - 80
|
104 - 132
|
80
|
PN16
|
182 - 208
|
241
|
90
|
3xM16
|
16
|
8
|
8
|
-
|
709455024
|
Na dotaz | Na dotaz | ||
|
125 - 100
|
132 - 155
|
100
|
PN16
|
187 - 210
|
270
|
90
|
4xM16
|
16
|
8
|
8
|
-
|
709455032
|
Na dotaz | Na dotaz | ||
|
125 - 150
|
132 - 155
|
150
|
PN16
|
187 - 210
|
285
|
90
|
4xM16
|
16
|
8
|
8
|
-
|
709455038
|
Na dotaz | Na dotaz | ||
|
150 - 100
|
154 - 192
|
100
|
PN16
|
236 - 273
|
312
|
110
|
4xM16
|
16
|
8
|
8
|
-
|
709455036
|
Na dotaz | Na dotaz | ||
|
200 - 150
|
192 - 232
|
150
|
PN16
|
246 - 283
|
371
|
110
|
6xM16
|
16
|
8
|
8
|
-
|
709455039
|
Na dotaz | Na dotaz | ||
|
225 - 200
|
230 - 268
|
200
|
PN10/PN16
|
250 - 288
|
415
|
125
|
6xM20
|
16
|
8
|
8
|
-
|
709455078
|
Na dotaz | Na dotaz | ||
|
225 - 250
|
230 - 268
|
250
|
PN10/PN16
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
12
|
-
|
709455080
|
Na dotaz | Na dotaz | ||
|
300 - 250
|
315 - 356
|
250
|
PN10/PN16
|
330 - 368
|
495
|
130
|
8xM20
|
16
|
8
|
12
|
-
|
709455086
|
Na dotaz | Na dotaz | ||
|
350 - 300
|
352 - 393
|
300
|
PN10/PN16
|
302 - 347
|
580
|
130
|
8xM20
|
16*
|
8*
|
12
|
-
|
709455084
|
Na dotaz | Na dotaz | ||
|
425 - 400
|
432 - 464
|
400
|
PN10/PN16
|
330 - 367
|
623
|
160
|
10xM20
|
10
|
5
|
16
|
-
|
709455088
|
Na dotaz | Na dotaz | ||
|
450 - 400
|
450 - 482
|
400
|
PN10/PN16
|
330 - 367
|
641
|
160
|
10xM20
|
10
|
5
|
16
|
-
|
709455092
|
Na dotaz | Na dotaz | ||
|
475 - 400
|
481 - 513
|
400
|
PN10/PN16
|
360 - 397
|
672
|
160
|
10xM20
|
10
|
5
|
16
|
-
|
709455090
|
Na dotaz | Na dotaz | ||
|
550 - 500
|
548 - 580
|
500
|
PN10/PN16
|
330 - 367
|
739
|
160
|
12xM20
|
10
|
5
|
20
|
-
|
709355076
|
Na dotaz | Na dotaz | ||
|
625 - 600
|
630 - 662
|
600
|
PN10/PN16
|
446 - 476
|
860
|
210
|
14xM20
|
10
|
-
|
20
|
-
|
709455295
|
Na dotaz | Na dotaz | ||
|
675 - 600
|
665 - 697
|
600
|
PN10/PN16
|
509 - 539
|
895
|
210
|
14xM20
|
10
|
-
|
20
|
-
|
709455296
|
Na dotaz | Na dotaz | ||
|
825 - 800
|
837 - 869
|
800
|
PN10/PN16
|
455 - 485
|
1070
|
210
|
20xM20
|
10
|
-
|
24
|
-
|
709455297
|
Na dotaz | Na dotaz | ||
|
925 - 900
|
939 - 971
|
900
|
PN10/PN16
|
517 - 547
|
1175
|
210
|
22xM20
|
10
|
-
|
28
|
-
|
709455298
|
Na dotaz | Na dotaz | ||
|
1025 - 1000
|
1042 - 1074
|
1000
|
PN10/PN16
|
517 - 547
|
1280
|
210
|
28xM20
|
10
|
-
|
28
|
-
|
709455299
|
Na dotaz | Na dotaz |
EPDM / A4
|
DN-DN (mm) |
Rozsah 1 (mm) |
Příruba 3 (mm) |
Vzor vrtání |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
č. šroubu otvory příruby |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50 - 40
|
46 - 71
|
40
|
PN16
|
176 - 198
|
170
|
84
|
3xM12
|
16
|
8
|
4
|
-
|
709455308
|
Na dotaz | Na dotaz | ||
|
65 - 80
|
63 - 90
|
80
|
PN16
|
170 - 193
|
200
|
84
|
3xM12
|
16
|
8
|
8
|
-
|
709455318
|
Na dotaz | Na dotaz | ||
|
100 - 80
|
104 - 132
|
80
|
PN16
|
182 - 208
|
241
|
90
|
3xM16
|
16
|
8
|
8
|
-
|
709455324
|
Na dotaz | Na dotaz | ||
|
125 - 100
|
132 - 155
|
100
|
PN16
|
187 - 210
|
270
|
90
|
4xM16
|
16
|
8
|
8
|
-
|
709455332
|
Na dotaz | Na dotaz | ||
|
125 - 150
|
132 - 155
|
150
|
PN16
|
187 - 210
|
285
|
90
|
4xM16
|
16
|
8
|
8
|
-
|
709455338
|
Na dotaz | Na dotaz | ||
|
150 - 100
|
154 - 192
|
100
|
PN16
|
236 - 273
|
312
|
110
|
4xM16
|
16
|
8
|
8
|
-
|
709455336
|
Na dotaz | Na dotaz | ||
|
200 - 150
|
192 - 232
|
150
|
PN16
|
246 - 283
|
371
|
110
|
6xM16
|
16
|
8
|
8
|
-
|
709455339
|
Na dotaz | Na dotaz | ||
|
225 - 200
|
230 - 268
|
200
|
PN10/PN16
|
250 - 288
|
415
|
125
|
6xM20
|
16
|
8
|
8
|
-
|
709455378
|
Na dotaz | Na dotaz | ||
|
225 - 250
|
230 - 268
|
250
|
PN10/PN16
|
216 - 254
|
415
|
125
|
6xM20
|
16
|
8
|
12
|
-
|
709455380
|
Na dotaz | Na dotaz | ||
|
300 - 250
|
315 - 356
|
250
|
PN10/PN16
|
330 - 368
|
495
|
130
|
8xM20
|
16
|
8
|
12
|
-
|
709455386
|
Na dotaz | Na dotaz | ||
|
350 - 300
|
352 - 393
|
300
|
PN10/PN16
|
302 - 347
|
580
|
130
|
8xM20
|
16*
|
8*
|
12
|
-
|
709455384
|
Na dotaz | Na dotaz | ||
|
425 - 400
|
432 - 464
|
400
|
PN10/PN16
|
330 - 367
|
623
|
160
|
10xM20
|
10
|
5
|
16
|
-
|
709455388
|
Na dotaz | Na dotaz | ||
|
450 - 400
|
450 - 482
|
400
|
PN10/PN16
|
330 - 367
|
641
|
160
|
10xM20
|
10
|
5
|
16
|
-
|
709455392
|
Na dotaz | Na dotaz | ||
|
475 - 400
|
481 - 513
|
400
|
PN10/PN16
|
360 - 397
|
672
|
160
|
10xM20
|
10
|
5
|
16
|
-
|
709455390
|
Na dotaz | Na dotaz | ||
|
550 - 500
|
548 - 580
|
500
|
PN10/PN16
|
330 - 367
|
739
|
160
|
12xM20
|
10
|
5
|
20
|
-
|
709355376
|
Na dotaz | Na dotaz | ||
|
625 - 600
|
630 - 662
|
600
|
PN10/PN16
|
446 - 476
|
860
|
210
|
14xM20
|
10
|
-
|
20
|
-
|
709455695
|
Na dotaz | Na dotaz | ||
|
675 - 600
|
665 - 697
|
600
|
PN10/PN16
|
509 - 539
|
895
|
210
|
14xM20
|
10
|
-
|
20
|
-
|
709455696
|
Na dotaz | Na dotaz | ||
|
825 - 800
|
837 - 869
|
800
|
PN10/PN16
|
455 - 485
|
1070
|
210
|
20xM20
|
10
|
-
|
24
|
-
|
709455697
|
Na dotaz | Na dotaz | ||
|
925 - 900
|
939 - 971
|
900
|
PN10/PN16
|
517 - 547
|
1175
|
210
|
22xM20
|
10
|
-
|
28
|
-
|
709455698
|
Na dotaz | Na dotaz | ||
|
1025 - 1000
|
1042 - 1074
|
1000
|
PN10/PN16
|
517 - 547
|
1280
|
210
|
28xM20
|
10
|
-
|
28
|
-
|
709455699
|
Na dotaz | Na dotaz |
V čem jsme silní
Zákaznický servis
Rychlost a spolehlivost
Vysoká kvalita
Obrovský sklad
