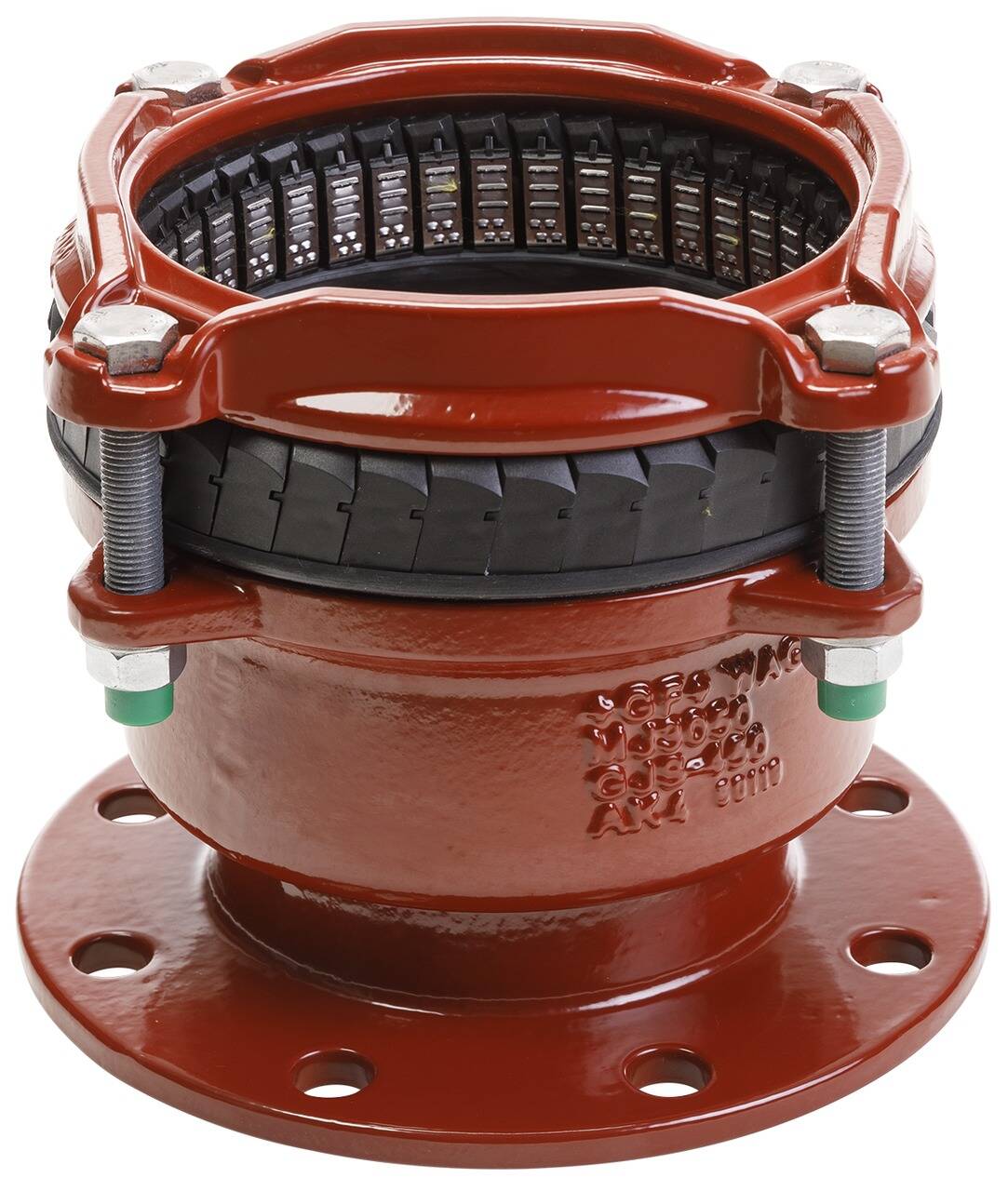

MULTI/JOINT® 3057 Plus Široký rozsah
Popis
Lemový nákružek, omezení, Uni/Fiksers
Model:
Vhodný pro všechny materiály trubek
Vhodné pro vodu a plyn (EPDM pouze pro pitnou vodu)
Těleso a svěrný kroužek z tvárné litiny GGG45, příp. podle EN-GJS-450-10
Epoxidový práškový nátěr RESICOAT®, podle norem GSK a EN 14901
NBR nebo EPDM těsnění, NBR podle podle EN 682 (-5 °C až +50 °C), EPDM podle podle EN 681-1 (0°C až +50°C)
Úhlová výchylka max. 8 ° na zásuvku při instalaci (na základě středu rozsahu)
Nerez A4 kvalita (AISI 316) Uni/Fiksers
Nerez A2 kvalita (AISI 304) nebo A4 kvalita (AISI 316) šrouby, matice a podložky
Box s tlakovou hadicí v ceně DN50 - DN1025
Vhodné pro vodu a plyn (EPDM pouze pro pitnou vodu)
Těleso a svěrný kroužek z tvárné litiny GGG45, příp. podle EN-GJS-450-10
Epoxidový práškový nátěr RESICOAT®, podle norem GSK a EN 14901
NBR nebo EPDM těsnění, NBR podle podle EN 682 (-5 °C až +50 °C), EPDM podle podle EN 681-1 (0°C až +50°C)
Úhlová výchylka max. 8 ° na zásuvku při instalaci (na základě středu rozsahu)
Nerez A4 kvalita (AISI 316) Uni/Fiksers
Nerez A2 kvalita (AISI 304) nebo A4 kvalita (AISI 316) šrouby, matice a podložky
Box s tlakovou hadicí v ceně DN50 - DN1025
Návod k instalaci:
Přečtěte si uživatelskou příručku
U zadržovacích verzí je u plastových trubek povinné použití výztuhy vložky (viz příslušenství), podívejte se na naše technické informace
Vezměte prosím na vědomí, že při použití MULTI/JOINT® DN625 až DN1000 na plastovém potrubí je povinné použití vložkové výztuhy MJ DN625 - DN1000 (viz příslušenství).
* DN350 a DN400 pro plastové potrubní materiály = PN 10 bar voda / MOP 5 bar plyn
U zadržovacích verzí je u plastových trubek povinné použití výztuhy vložky (viz příslušenství), podívejte se na naše technické informace
Vezměte prosím na vědomí, že při použití MULTI/JOINT® DN625 až DN1000 na plastovém potrubí je povinné použití vložkové výztuhy MJ DN625 - DN1000 (viz příslušenství).
* DN350 a DN400 pro plastové potrubní materiály = PN 10 bar voda / MOP 5 bar plyn
Poznámka:
ID min. = minimální hloubka zasunutí
DN625 - DN1025 pouze pro vodu
DN625 - DN1025 pouze pro vodu
NBR / A2
|
DN (mm) |
Rozsah 1 (mm) |
Příruba 3 (mm) |
Vzor vrtání |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
č. šroubu otvory příruby |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
46 - 71
|
50
|
PN16
|
165 - 187
|
170
|
84
|
3xM12
|
16
|
8
|
4
|
-
|
709355210
|
4 175,00 | Na dotaz | ||
|
65
|
63 - 90
|
60/65
|
PN16
|
170 - 193
|
191
|
84
|
3xM12
|
16
|
8
|
4
|
-
|
709355212
|
5 581,00 | Na dotaz | ||
|
80
|
84 - 105
|
80
|
PN16
|
170 - 192
|
210
|
84
|
3xM12
|
16
|
8
|
8
|
-
|
709355214
|
5 872,00 | Na dotaz | ||
|
100
|
104 - 132
|
100
|
PN16
|
173 - 199
|
241
|
90
|
3xM16
|
16
|
8
|
8
|
-
|
709355216
|
7 013,00 | Na dotaz | ||
|
125
|
132 - 155
|
125
|
PN16
|
192 - 215
|
270
|
90
|
4xM16
|
16
|
8
|
8
|
-
|
709355218
|
10 802,00 | Na dotaz | ||
|
150
|
154 - 192
|
150
|
PN16
|
211 - 248
|
312
|
110
|
4xM16
|
16
|
8
|
8
|
-
|
709355220
|
10 305,00 | Na dotaz | ||
|
200
|
192 - 232
|
200
|
PN10/PN16
|
221 - 258
|
371
|
110
|
6xM16
|
16
|
8
|
8/12
|
-
|
709355224
|
15 459,00 | Na dotaz | ||
|
250
|
267 - 310
|
250
|
PN10/PN16
|
264 - 307
|
445
|
130
|
6xM20
|
16
|
8
|
12
|
-
|
709355228
|
21 425,00 | Na dotaz | ||
|
300
|
315 - 356
|
300
|
PN10/PN16
|
293 - 331
|
495
|
130
|
8xM20
|
16
|
8
|
12
|
-
|
709355232
|
26 397,00 | Na dotaz | ||
|
350
|
352 - 393
|
350
|
PN10/PN16
|
291 - 336
|
534
|
130
|
8xM20
|
16*
|
8*
|
16
|
-
|
709355236
|
55 818,00 | Na dotaz | ||
|
400
|
392 - 433
|
400
|
PN10/PN16
|
297 - 342
|
580
|
135
|
10xM20
|
16*
|
8*
|
16
|
-
|
709355238
|
60 629,00 | Na dotaz | ||
|
450
|
450 - 482
|
450
|
PN10/PN16
|
330 - 367
|
641
|
160
|
10xM20
|
10
|
5
|
20
|
-
|
709355272
|
Na dotaz | Na dotaz | ||
|
500
|
500 - 532
|
500
|
PN10/PN16
|
332 - 369
|
715
|
160
|
10xM20
|
10
|
5
|
20
|
-
|
709355274
|
86 353,00 | Na dotaz | ||
|
600
|
605 - 637
|
600
|
PN10/PN16
|
339 - 377
|
840
|
170
|
14xM20
|
10
|
5
|
20
|
-
|
709355278
|
131 388,00 | Na dotaz |
EPDM / A2
|
DN (mm) |
Rozsah 1 (mm) |
Příruba 3 (mm) |
Vzor vrtání |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
č. šroubu otvory příruby |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
46 - 71
|
50
|
PN16
|
165 - 187
|
170
|
84
|
3xM12
|
16
|
8
|
4
|
-
|
709355610
|
4 175,00 | Na dotaz | ||
|
65
|
63 - 90
|
60/65
|
PN16
|
170 - 193
|
191
|
84
|
3xM12
|
16
|
8
|
4
|
-
|
709355612
|
5 581,00 | Na dotaz | ||
|
80
|
84 - 105
|
80
|
PN16
|
170 - 192
|
210
|
84
|
3xM12
|
16
|
8
|
8
|
-
|
709355614
|
5 872,00 | Na dotaz | ||
|
100
|
104 - 132
|
100
|
PN16
|
173 - 199
|
241
|
90
|
3xM16
|
16
|
8
|
8
|
-
|
709355616
|
7 013,00 | Na dotaz | ||
|
125
|
132 - 155
|
125
|
PN16
|
192 - 215
|
270
|
90
|
4xM16
|
16
|
8
|
8
|
-
|
709355618
|
10 802,00 | Na dotaz | ||
|
150
|
154 - 192
|
150
|
PN16
|
211 - 248
|
312
|
110
|
4xM16
|
16
|
8
|
8
|
-
|
709355620
|
10 305,00 | Na dotaz | ||
|
200
|
192 - 232
|
200
|
PN10/PN16
|
221 - 258
|
371
|
110
|
6xM16
|
16
|
8
|
8/12
|
-
|
709355624
|
15 459,00 | Na dotaz | ||
|
250
|
267 - 310
|
250
|
PN10/PN16
|
264 - 307
|
445
|
130
|
6xM20
|
16
|
8
|
12
|
-
|
709355628
|
21 425,00 | Na dotaz | ||
|
300
|
315 - 356
|
300
|
PN10/PN16
|
293 - 331
|
495
|
130
|
8xM20
|
16
|
8
|
12
|
-
|
709355632
|
26 397,00 | Na dotaz | ||
|
350
|
352 - 393
|
350
|
PN10/PN16
|
291 - 336
|
534
|
130
|
8xM20
|
16*
|
8*
|
16
|
-
|
709355636
|
55 818,00 | Na dotaz | ||
|
400
|
392 - 433
|
400
|
PN10/PN16
|
297 - 342
|
580
|
135
|
10xM20
|
16*
|
8*
|
16
|
-
|
709355638
|
60 616,00 | Na dotaz | ||
|
450
|
450 - 482
|
450
|
PN10/PN16
|
330 - 367
|
641
|
160
|
10xM20
|
10
|
5
|
20
|
-
|
709355672
|
Na dotaz | Na dotaz | ||
|
500
|
500 - 532
|
500
|
PN10/PN16
|
332 - 369
|
715
|
160
|
10xM20
|
10
|
5
|
20
|
-
|
709355674
|
86 353,00 | Na dotaz | ||
|
600
|
605 - 637
|
600
|
PN10/PN16
|
339 - 377
|
840
|
170
|
14xM20
|
10
|
5
|
20
|
-
|
709355678
|
131 388,00 | Na dotaz |
NBR / A4
|
DN (mm) |
Rozsah 1 (mm) |
Příruba 3 (mm) |
Vzor vrtání |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
č. šroubu otvory příruby |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
46 - 71
|
50
|
PN16
|
165 - 187
|
170
|
84
|
3xM12
|
16
|
8
|
4
|
-
|
709355010
|
Na dotaz | Na dotaz | ||
|
65
|
63 - 90
|
60/65
|
PN16
|
170 - 193
|
191
|
84
|
3xM12
|
16
|
8
|
4
|
-
|
709355012
|
Na dotaz | Na dotaz | ||
|
80
|
84 - 105
|
80
|
PN16
|
170 - 192
|
210
|
84
|
3xM12
|
16
|
8
|
8
|
-
|
709355014
|
Na dotaz | Na dotaz | ||
|
100
|
104 - 132
|
100
|
PN16
|
173 - 199
|
241
|
90
|
3xM16
|
16
|
8
|
8
|
-
|
709355016
|
Na dotaz | Na dotaz | ||
|
125
|
132 - 155
|
125
|
PN16
|
192 - 215
|
270
|
90
|
4xM16
|
16
|
8
|
8
|
-
|
709355018
|
Na dotaz | Na dotaz | ||
|
150
|
154 - 192
|
150
|
PN16
|
211 - 248
|
312
|
110
|
4xM16
|
16
|
8
|
8
|
-
|
709355020
|
Na dotaz | Na dotaz | ||
|
200
|
192 - 232
|
200
|
PN10/PN16
|
221 - 258
|
371
|
110
|
6xM16
|
16
|
8
|
8/12
|
-
|
709355024
|
Na dotaz | Na dotaz | ||
|
250
|
267 - 310
|
250
|
PN10/PN16
|
264 - 307
|
445
|
130
|
6xM20
|
16
|
8
|
12
|
-
|
709355028
|
Na dotaz | Na dotaz | ||
|
300
|
315 - 356
|
300
|
PN10/PN16
|
293 - 331
|
495
|
130
|
8xM20
|
16
|
8
|
12
|
-
|
709355032
|
Na dotaz | Na dotaz | ||
|
350
|
352 - 393
|
350
|
PN10/PN16
|
291 - 336
|
534
|
130
|
8xM20
|
16*
|
8*
|
16
|
-
|
709355036
|
Na dotaz | Na dotaz | ||
|
400
|
392 - 433
|
400
|
PN10/PN16
|
297 - 342
|
580
|
135
|
10xM20
|
16*
|
8*
|
16
|
-
|
709355038
|
Na dotaz | Na dotaz | ||
|
450
|
450 - 482
|
450
|
PN10/PN16
|
330 - 367
|
641
|
160
|
10xM20
|
10
|
5
|
20
|
-
|
709355072
|
Na dotaz | Na dotaz | ||
|
500
|
500 - 532
|
500
|
PN10/PN16
|
332 - 369
|
715
|
160
|
10xM20
|
10
|
5
|
20
|
-
|
709355074
|
Na dotaz | Na dotaz | ||
|
600
|
605 - 637
|
600
|
PN10/PN16
|
339 - 377
|
840
|
170
|
14xM20
|
10
|
5
|
20
|
-
|
709355078
|
Na dotaz | Na dotaz | ||
|
700
|
709 - 741
|
700
|
PN10/PN16
|
434 - 464
|
940
|
210
|
16xM20
|
10
|
-
|
24
|
-
|
709355282
|
Na dotaz | Na dotaz | ||
|
800
|
799 - 831
|
800
|
PN10/PN16
|
431 - 461
|
1030
|
210
|
20xM20
|
10
|
-
|
24
|
-
|
709355283
|
Na dotaz | Na dotaz | ||
|
900
|
899 - 931
|
900
|
PN10/PN16
|
474 - 504
|
1130
|
210
|
22xM20
|
10
|
-
|
28
|
-
|
709355301
|
Na dotaz | Na dotaz | ||
|
1000
|
994 - 1026
|
1000
|
PN10/PN16
|
474 - 504
|
1255
|
210
|
24xM20
|
10
|
-
|
28
|
-
|
709355302
|
Na dotaz | Na dotaz |
EPDM / A4
|
DN (mm) |
Rozsah 1 (mm) |
Příruba 3 (mm) |
Vzor vrtání |
a (mm) |
b (mm) |
ID min. (mm) |
e (mm) |
PN Voda (bar) |
MOP plyn (bar) |
č. šroubu otvory příruby |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
46 - 71
|
50
|
PN16
|
165 - 187
|
170
|
84
|
3xM12
|
16
|
8
|
4
|
-
|
709355310
|
Na dotaz | Na dotaz | ||
|
65
|
63 - 90
|
60/65
|
PN16
|
170 - 193
|
191
|
84
|
3xM12
|
16
|
8
|
4
|
-
|
709355312
|
Na dotaz | Na dotaz | ||
|
80
|
84 - 105
|
80
|
PN16
|
170 - 192
|
210
|
84
|
3xM12
|
16
|
8
|
8
|
-
|
709355314
|
Na dotaz | Na dotaz | ||
|
100
|
104 - 132
|
100
|
PN16
|
173 - 199
|
241
|
90
|
3xM16
|
16
|
8
|
8
|
-
|
709355316
|
Na dotaz | Na dotaz | ||
|
125
|
132 - 155
|
125
|
PN16
|
192 - 215
|
270
|
90
|
4xM16
|
16
|
8
|
8
|
-
|
709355318
|
Na dotaz | Na dotaz | ||
|
150
|
154 - 192
|
150
|
PN16
|
211 - 248
|
312
|
110
|
4xM16
|
16
|
8
|
8
|
-
|
709355320
|
Na dotaz | Na dotaz | ||
|
200
|
192 - 232
|
200
|
PN10/PN16
|
221 - 258
|
371
|
110
|
6xM16
|
16
|
8
|
8/12
|
-
|
709355324
|
Na dotaz | Na dotaz | ||
|
250
|
267 - 310
|
250
|
PN10/PN16
|
264 - 307
|
445
|
130
|
6xM20
|
16
|
8
|
12
|
-
|
709355328
|
Na dotaz | Na dotaz | ||
|
300
|
315 - 356
|
300
|
PN10/PN16
|
293 - 331
|
495
|
130
|
8xM20
|
16
|
8
|
12
|
-
|
709355332
|
Na dotaz | Na dotaz | ||
|
350
|
352 - 393
|
350
|
PN10/PN16
|
291 - 336
|
534
|
130
|
8xM20
|
16*
|
8*
|
16
|
-
|
709355336
|
Na dotaz | Na dotaz | ||
|
400
|
392 - 433
|
400
|
PN10/PN16
|
297 - 342
|
580
|
135
|
10xM20
|
16*
|
8*
|
16
|
-
|
709355338
|
Na dotaz | Na dotaz | ||
|
450
|
450 - 482
|
450
|
PN10/PN16
|
330 - 367
|
641
|
160
|
10xM20
|
10
|
5
|
20
|
-
|
709355372
|
Na dotaz | Na dotaz | ||
|
500
|
500 - 532
|
500
|
PN10/PN16
|
332 - 369
|
715
|
160
|
10xM20
|
10
|
5
|
20
|
-
|
709355374
|
Na dotaz | Na dotaz | ||
|
600
|
605 - 637
|
600
|
PN10/PN16
|
339 - 377
|
840
|
170
|
14xM20
|
10
|
5
|
20
|
-
|
709355378
|
Na dotaz | Na dotaz | ||
|
700
|
709 - 741
|
700
|
PN10/PN16
|
434 - 464
|
940
|
210
|
16xM20
|
10
|
-
|
24
|
-
|
709355682
|
Na dotaz | Na dotaz | ||
|
800
|
799 - 831
|
800
|
PN10/PN16
|
431 - 461
|
1030
|
210
|
20xM20
|
10
|
-
|
24
|
-
|
709355683
|
Na dotaz | Na dotaz | ||
|
900
|
899 - 931
|
900
|
PN10/PN16
|
474 - 504
|
1130
|
210
|
22xM20
|
10
|
-
|
28
|
-
|
709355684
|
Na dotaz | Na dotaz | ||
|
1000
|
994 - 1026
|
1000
|
PN10/PN16
|
474 - 504
|
1255
|
210
|
24xM20
|
10
|
-
|
28
|
-
|
709355685
|
Na dotaz | Na dotaz |
V čem jsme silní
Zákaznický servis
Rychlost a spolehlivost
Vysoká kvalita
Obrovský sklad
