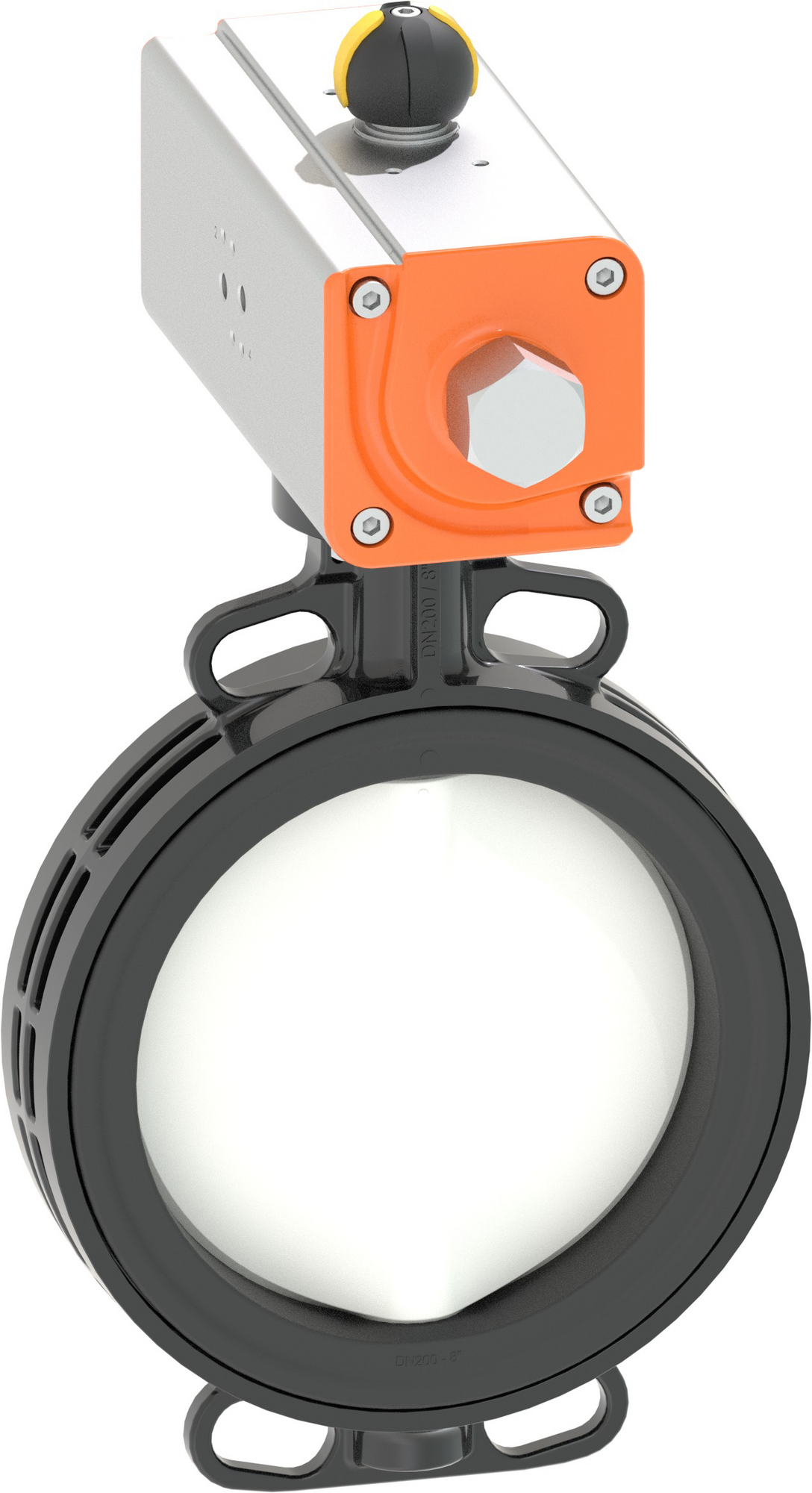

Uzavírací klapka typ 565 PVDF/PA-GF
Popis
S pneupohonem - dvoučinný (DA) uzavírací klapka metrická /ANSI/BS/JIS vhodné pro ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT a PROGEF systémy
Model:
Instalační délka: EN558 řada 20, ISO 5752 řada 20, API 609 tabulka 2
Normy přírub: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16, ANSI/ASME B 16.5 Třída 150, BS 1560: 1989 Třída 125/150; BS 4504 PN10/16, JIS B 2220 10K, JIS B 2239 10K
Pro snadnou instalaci demontáž
Čas přestavení 0-90° 1-2s
Vhodné pro aplikace na úpravu vody a vody (např. mořská voda, pitná voda a průmyslová voda)
Spínací kroužek pro dvojitý snímač pro elektrickou zpětnou vazbu polohy je předmontovaný. Dvojitý snímač lze objednat jako příslušenství
Normy přírub: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16, ANSI/ASME B 16.5 Třída 150, BS 1560: 1989 Třída 125/150; BS 4504 PN10/16, JIS B 2220 10K, JIS B 2239 10K
Pro snadnou instalaci demontáž
Čas přestavení 0-90° 1-2s
Vhodné pro aplikace na úpravu vody a vody (např. mořská voda, pitná voda a průmyslová voda)
Spínací kroužek pro dvojitý snímač pro elektrickou zpětnou vazbu polohy je předmontovaný. Dvojitý snímač lze objednat jako příslušenství
Možnost:
Možnost individuální konfigurace ventilu
Ruční nebo elektrické pohony od GF
Dvojitý senzor pro elektrickou zpětnou vazbu polohy vč. Zpětná vazba LED
Ruční nebo elektrické pohony od GF
Dvojitý senzor pro elektrickou zpětnou vazbu polohy vč. Zpětná vazba LED
Poznámka:
Pro některé kombinace materiálů (např. ventily DN300 s PE/PP trubkami) jsou potřeba speciální přírubové adaptéry. Zkontrolujte prosím „Nástroj pro dokonalé připojení příruby“ na www.gfps.com
EPDM
|
d (mm) |
Rozměr (inch) |
DN (mm) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
Pohon |

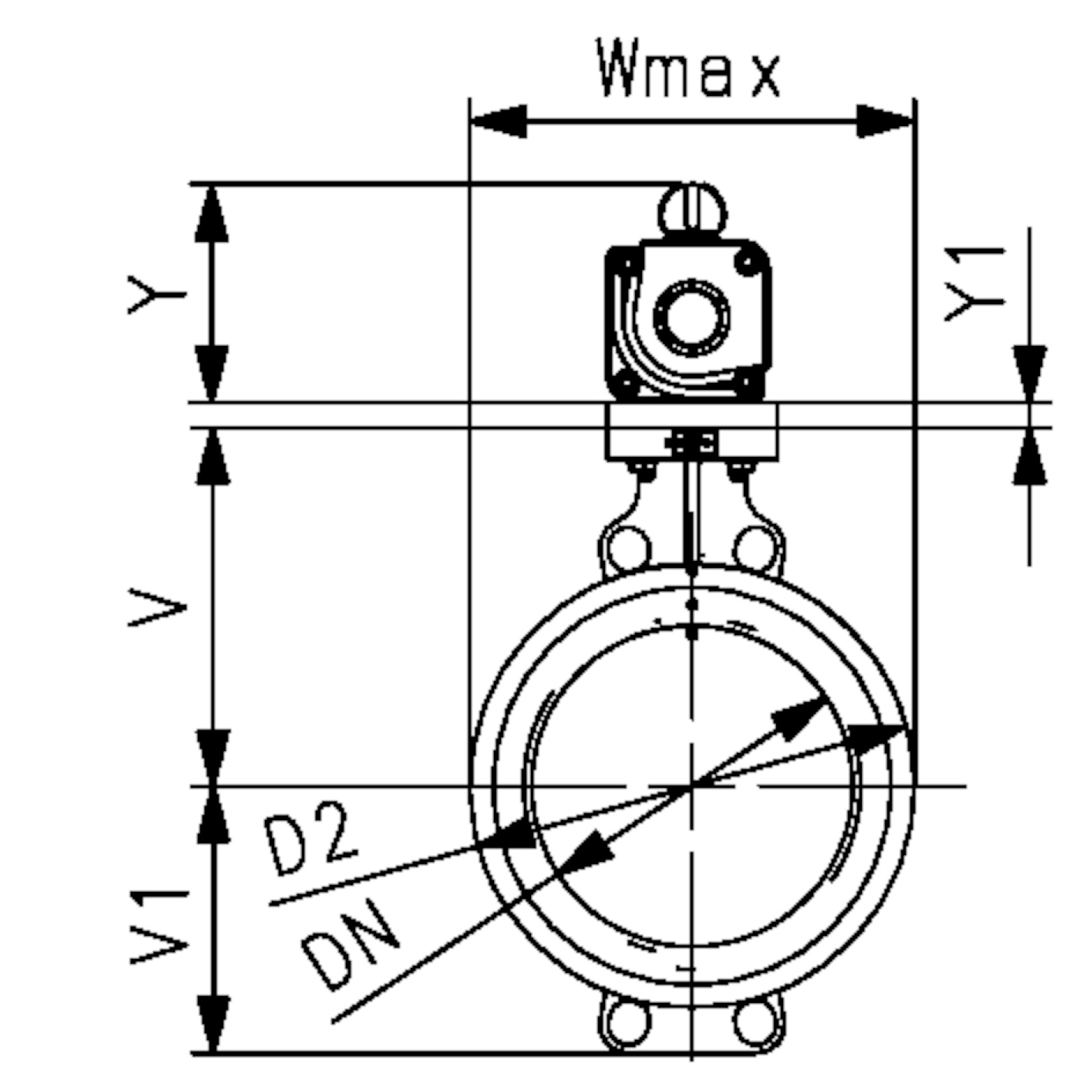

D2 (mm) |
Wmax (mm) |

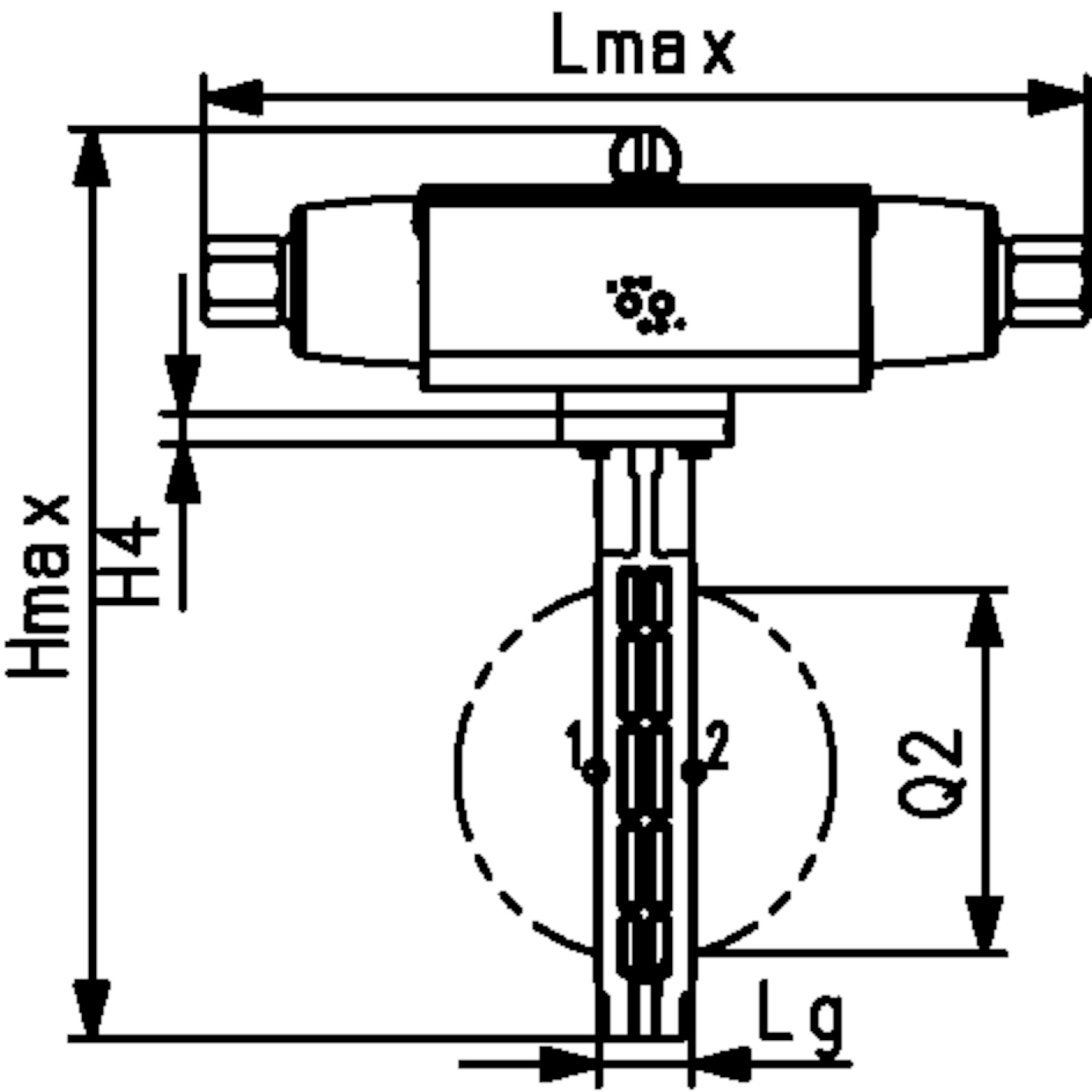

Hmax (mm) |
Lmax (mm) |
H4 (mm) |
V (mm) |
V1 (mm) |
Lg (mm) |
E (mm) |

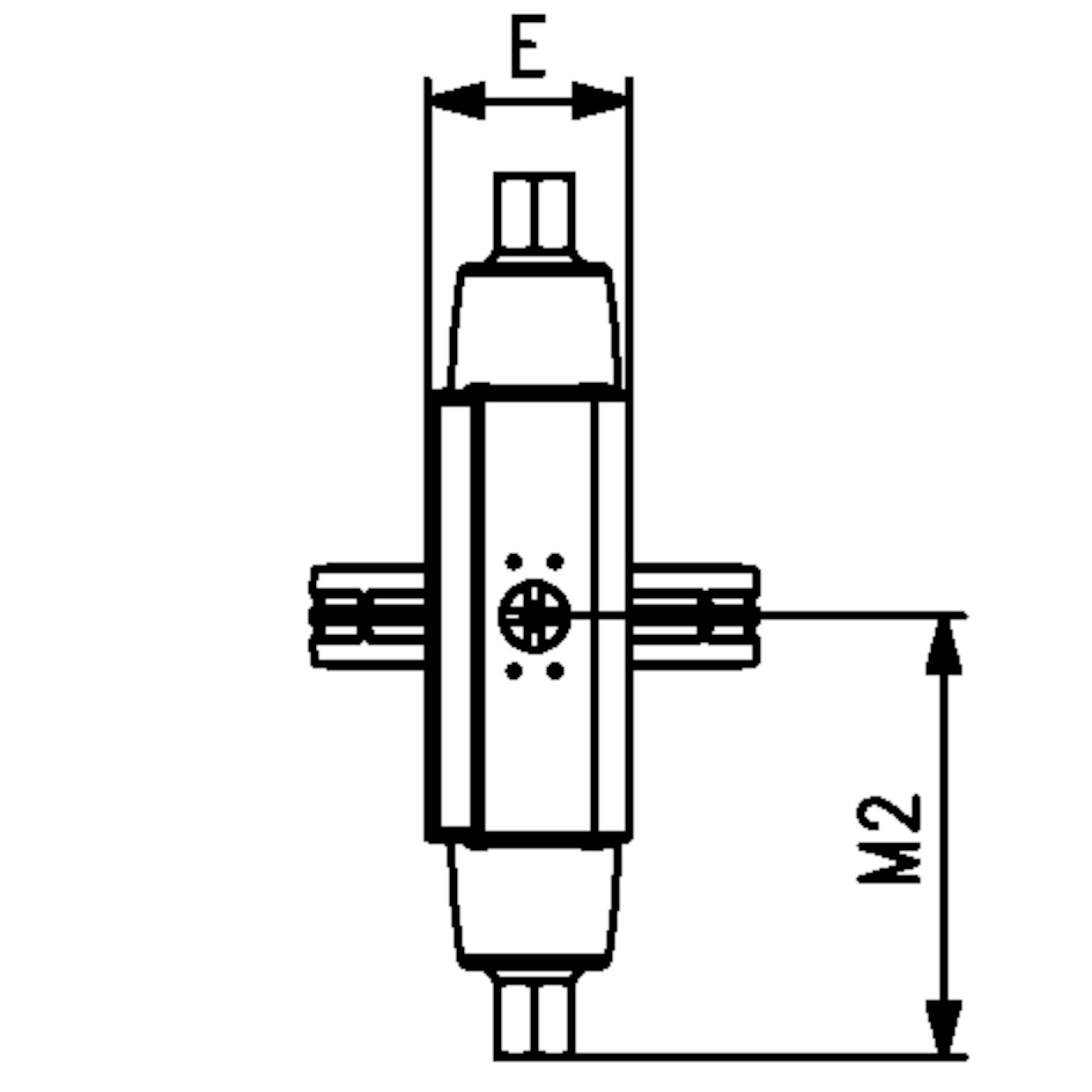

M2 (mm) |
Y (mm) |
Y1 (mm) |
Q2 (mm) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
63
|
2
|
50
|
10
|
1445
|
PA35
|
100.0
|
118.5
|
303.5
|
196.5
|
23
|
133.5
|
63.0
|
43
|
64.5
|
98.5
|
92.5
|
15
|
28.5
|
2.6
|
199565600
|
12 757,00 | Na dotaz | ||
|
75
|
2 1∕2
|
65
|
10
|
2530
|
PA35
|
121.0
|
132.5
|
329.5
|
196.5
|
23
|
140.0
|
82.0
|
46
|
64.5
|
98.5
|
92.5
|
15
|
44.0
|
2.9
|
199565601
|
12 958,00 | Na dotaz | ||
|
90
|
3
|
80
|
10
|
4020
|
PA40
|
138.0
|
138.0
|
348.0
|
206.0
|
23
|
146.0
|
89.0
|
46
|
70.5
|
103.0
|
98.5
|
15
|
63.5
|
3.4
|
199565602
|
14 257,00 | Na dotaz | ||
|
110
|
4
|
100
|
10
|
5850
|
PA45
|
158.5
|
158.5
|
381.5
|
242.0
|
23
|
166.5
|
104.0
|
52
|
83.5
|
121.0
|
111.5
|
0
|
84.0
|
4.5
|
199565603
|
16 327,00 | Na dotaz | ||
|
140
|
5
|
125
|
10
|
11900
|
PA45
|
187.0
|
187.0
|
409.0
|
242.0
|
23
|
180.0
|
118.0
|
56
|
83.5
|
121.0
|
111.5
|
0
|
110.5
|
5.1
|
199565604
|
17 220,00 | Na dotaz | ||
|
160
|
6
|
150
|
10
|
18050
|
PA55
|
213.0
|
213.0
|
468.5
|
290.5
|
23
|
189.0
|
130.5
|
56
|
107.5
|
145.5
|
149.5
|
0
|
137.5
|
7.7
|
199565605
|
23 941,00 | Na dotaz | ||
|
225
|
8
|
200
|
10
|
43667
|
PA60
|
267.0
|
267.0
|
522.0
|
314.0
|
23
|
209.5
|
159.0
|
60
|
111.5
|
157.0
|
153.5
|
0
|
190.5
|
10.7
|
199565606
|
29 023,00 | Na dotaz | ||
|
280
|
10
|
250
|
10
|
62333
|
PA65
|
325.5
|
325.5
|
636.0
|
340.0
|
23
|
262.5
|
195.5
|
68
|
118.0
|
170.0
|
160.0
|
18
|
239.0
|
16.9
|
199565607
|
44 828,00 | Na dotaz | ||
|
315
|
12
|
300
|
6
|
94500
|
PA70
|
380.0
|
380.0
|
709.5
|
382.5
|
23
|
284.5
|
230.5
|
78
|
135.0
|
191.5
|
177.0
|
18
|
285.5
|
22.4
|
199565608
|
55 563,00 | Na dotaz |
FKM
|
d (mm) |
Rozměr (inch) |
DN (mm) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
Pohon |
D2 (mm) |
Wmax (mm) |
Hmax (mm) |
Lmax (mm) |
H4 (mm) |
V (mm) |
V1 (mm) |
Lg (mm) |
E (mm) |
M2 (mm) |
Y (mm) |
Y1 (mm) |
Q2 (mm) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
63
|
2
|
50
|
10
|
1445
|
PA35
|
100.0
|
118.5
|
303.5
|
196.5
|
23
|
133.5
|
63.0
|
43
|
64.5
|
98.5
|
92.5
|
15
|
28.5
|
2.7
|
199565620
|
13 375,00 | Na dotaz | ||
|
75
|
2 1∕2
|
65
|
10
|
2530
|
PA35
|
121.0
|
132.5
|
329.5
|
196.5
|
23
|
140.0
|
82.0
|
46
|
64.5
|
98.5
|
92.5
|
15
|
44.0
|
3
|
199565621
|
13 886,00 | Na dotaz | ||
|
90
|
3
|
80
|
10
|
4020
|
PA40
|
138.0
|
138.0
|
348.0
|
206.0
|
23
|
146.0
|
89.0
|
46
|
70.5
|
103.0
|
98.5
|
15
|
63.5
|
3.5
|
199565622
|
15 451,00 | Na dotaz | ||
|
110
|
4
|
100
|
10
|
5850
|
PA45
|
158.5
|
158.5
|
381.5
|
242.0
|
23
|
166.5
|
104.0
|
52
|
83.5
|
121.0
|
111.5
|
0
|
84.0
|
4.7
|
199565623
|
17 771,00 | Na dotaz | ||
|
140
|
5
|
125
|
10
|
11900
|
PA45
|
187.0
|
187.0
|
409.0
|
242.0
|
23
|
180.0
|
118.0
|
56
|
83.5
|
121.0
|
111.5
|
0
|
110.5
|
5.4
|
199565624
|
19 069,00 | Na dotaz | ||
|
160
|
6
|
150
|
10
|
18050
|
PA55
|
213.0
|
213.0
|
468.5
|
290.5
|
23
|
189.0
|
130.5
|
56
|
107.5
|
145.5
|
149.5
|
0
|
137.5
|
8
|
199565625
|
26 545,00 | Na dotaz | ||
|
225
|
8
|
200
|
10
|
43667
|
PA60
|
267.0
|
267.0
|
522.0
|
314.0
|
23
|
209.5
|
159.0
|
60
|
111.5
|
157.0
|
153.5
|
0
|
190.5
|
11.2
|
199565626
|
31 922,00 | Na dotaz | ||
|
280
|
10
|
250
|
10
|
62333
|
PA65
|
325.5
|
325.5
|
636.0
|
340.0
|
23
|
262.5
|
195.5
|
68
|
118.0
|
170.0
|
160.0
|
18
|
239.0
|
17.6
|
199565627
|
50 481,00 | Na dotaz | ||
|
315
|
12
|
300
|
6
|
94500
|
PA70
|
380.0
|
380.0
|
709.5
|
382.5
|
23
|
284.5
|
230.5
|
78
|
135.0
|
191.5
|
177.0
|
18
|
285.5
|
23.6
|
199565628
|
64 487,00 | Na dotaz |
