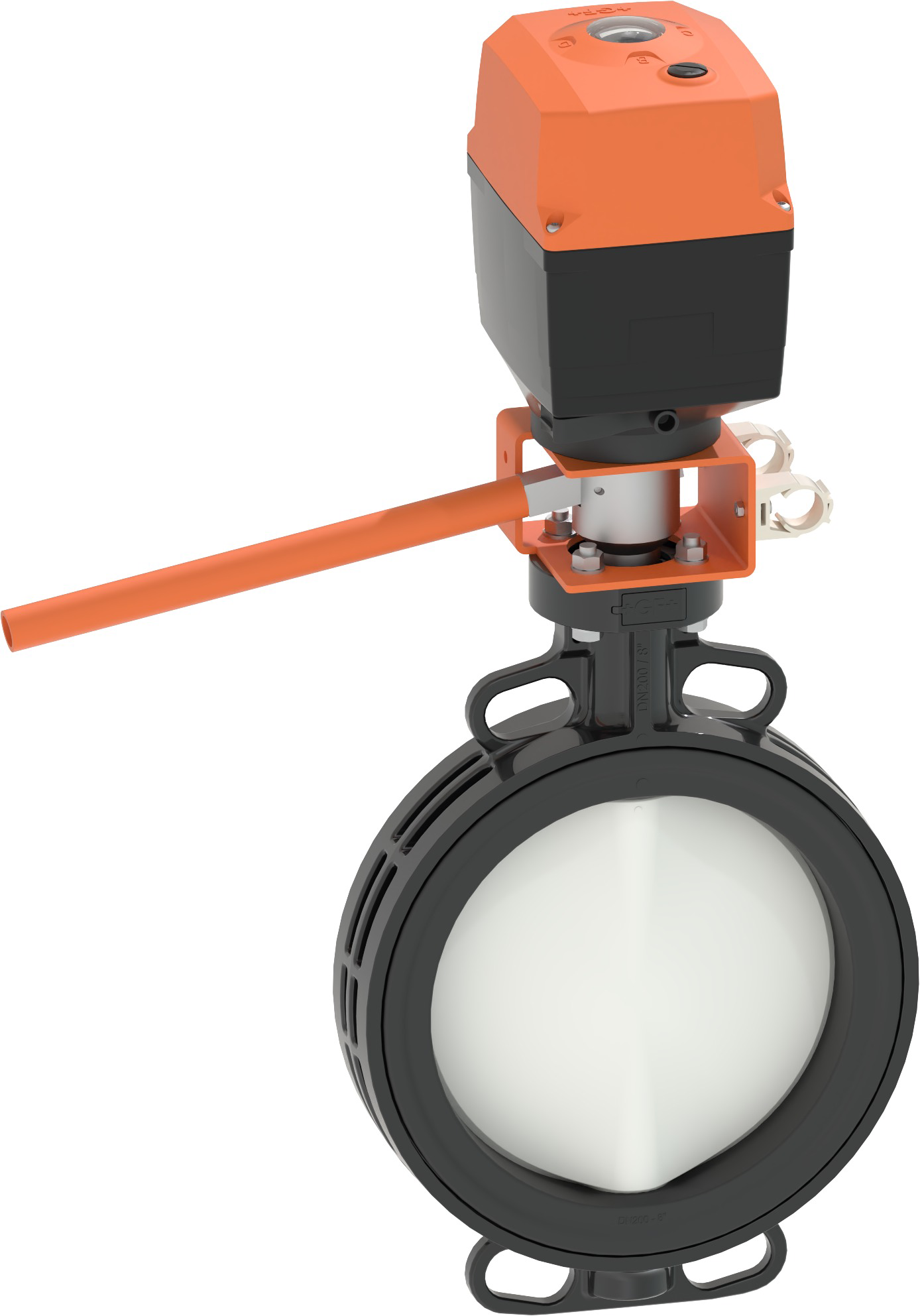

Uzavírací klapka typ 565 PVDF/PA-GF
Popis
S elektropohonem 230V s ručním převíjením příruba standard metrická /ANSI/BS/JIS Vhodné pro ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT a PROGEF systémy
Model:
Instalační délka: EN558 řada 20, ISO 5752 řada 20, API 609 tabulka 2
Normy přírub: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16, ANSI/ASME B 16.5 Třída 150, BS 1560: 1989 Třída 125/150; BS 4504 PN10/16, JIS B 2220 10K, JIS B 2239 10K
Pro snadnou instalaci demontáž
Napětí 100-230V, 50-60Hz
Rozsah nastavený z výroby 0-90°
Jednotka ohřevu, zpětná vazba polohy (otevřeno/zavřeno/střed)
S dodatečným ručním ovládáním mezi ventilem a pohonem
Vhodné pro aplikace na úpravu vody a vody (např. mořská voda, pitná voda a průmyslová voda)
Spínací kroužek pro dvojitý snímač pro elektrickou zpětnou vazbu polohy je předmontovaný. Dvojitý snímač lze objednat jako příslušenství
Normy přírub: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16, ANSI/ASME B 16.5 Třída 150, BS 1560: 1989 Třída 125/150; BS 4504 PN10/16, JIS B 2220 10K, JIS B 2239 10K
Pro snadnou instalaci demontáž
Napětí 100-230V, 50-60Hz
Rozsah nastavený z výroby 0-90°
Jednotka ohřevu, zpětná vazba polohy (otevřeno/zavřeno/střed)
S dodatečným ručním ovládáním mezi ventilem a pohonem
Vhodné pro aplikace na úpravu vody a vody (např. mořská voda, pitná voda a průmyslová voda)
Spínací kroužek pro dvojitý snímač pro elektrickou zpětnou vazbu polohy je předmontovaný. Dvojitý snímač lze objednat jako příslušenství
Možnost:
Možnost individuální konfigurace ventilu
Ruční nebo pneumatické pohony od GF
Dvojitý senzor pro elektrickou zpětnou vazbu polohy vč. Zpětná vazba LED
Doplňkové příslušenství: Vratná jednotka, Monitorovací deska, Pozicionér, Deska Profibus DP
Ruční nebo pneumatické pohony od GF
Dvojitý senzor pro elektrickou zpětnou vazbu polohy vč. Zpětná vazba LED
Doplňkové příslušenství: Vratná jednotka, Monitorovací deska, Pozicionér, Deska Profibus DP
Poznámka:
Pro některé kombinace materiálů (např. ventily DN300 s PE/PP trubkami) jsou potřeba speciální přírubové adaptéry. Zkontrolujte prosím „Nástroj pro dokonalé připojení příruby“ na www.gfps.com
EPDM
|
d (mm) |
Rozměr (inch) |
DN (mm) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
Pohon |

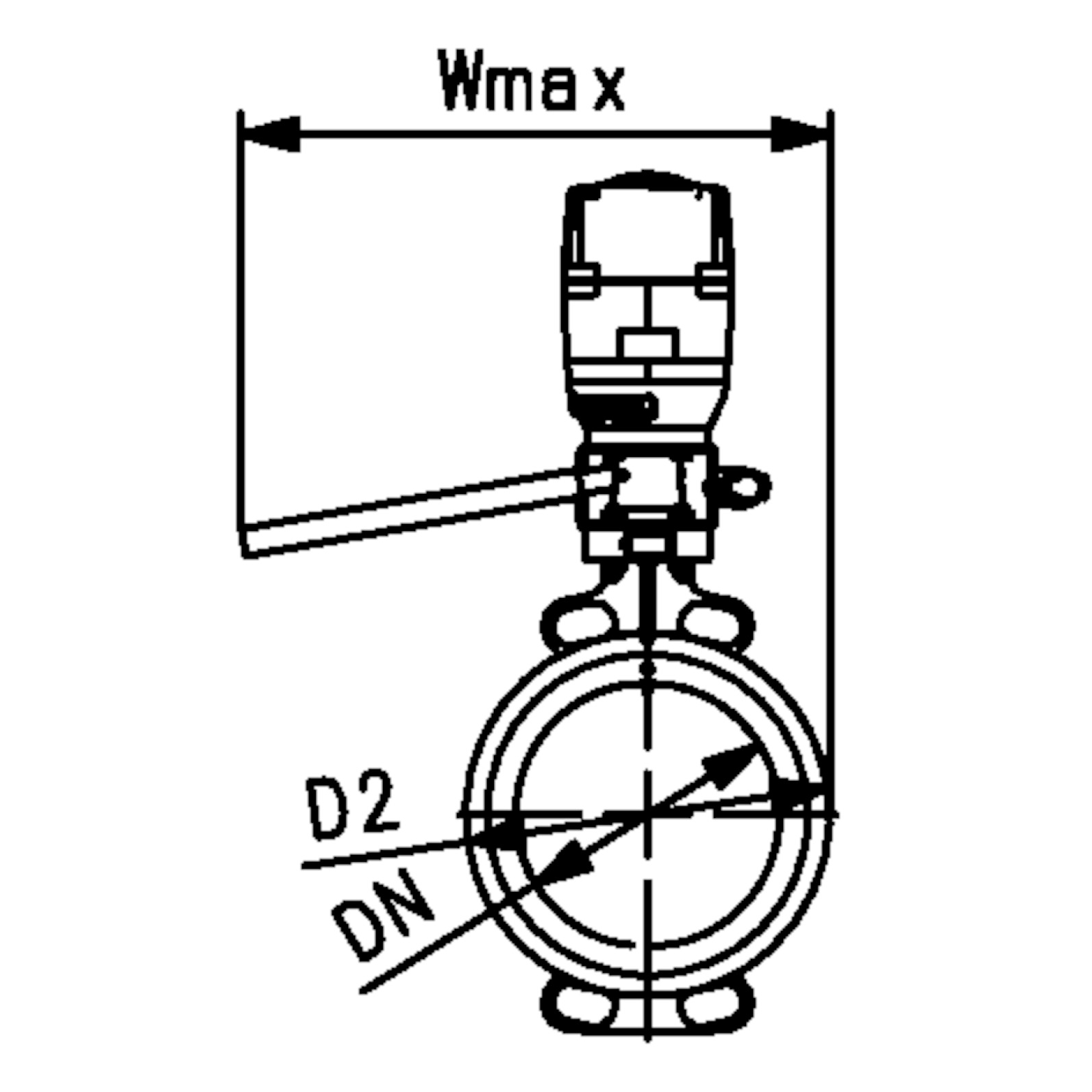

D2 (mm) |
Wmax (mm) |

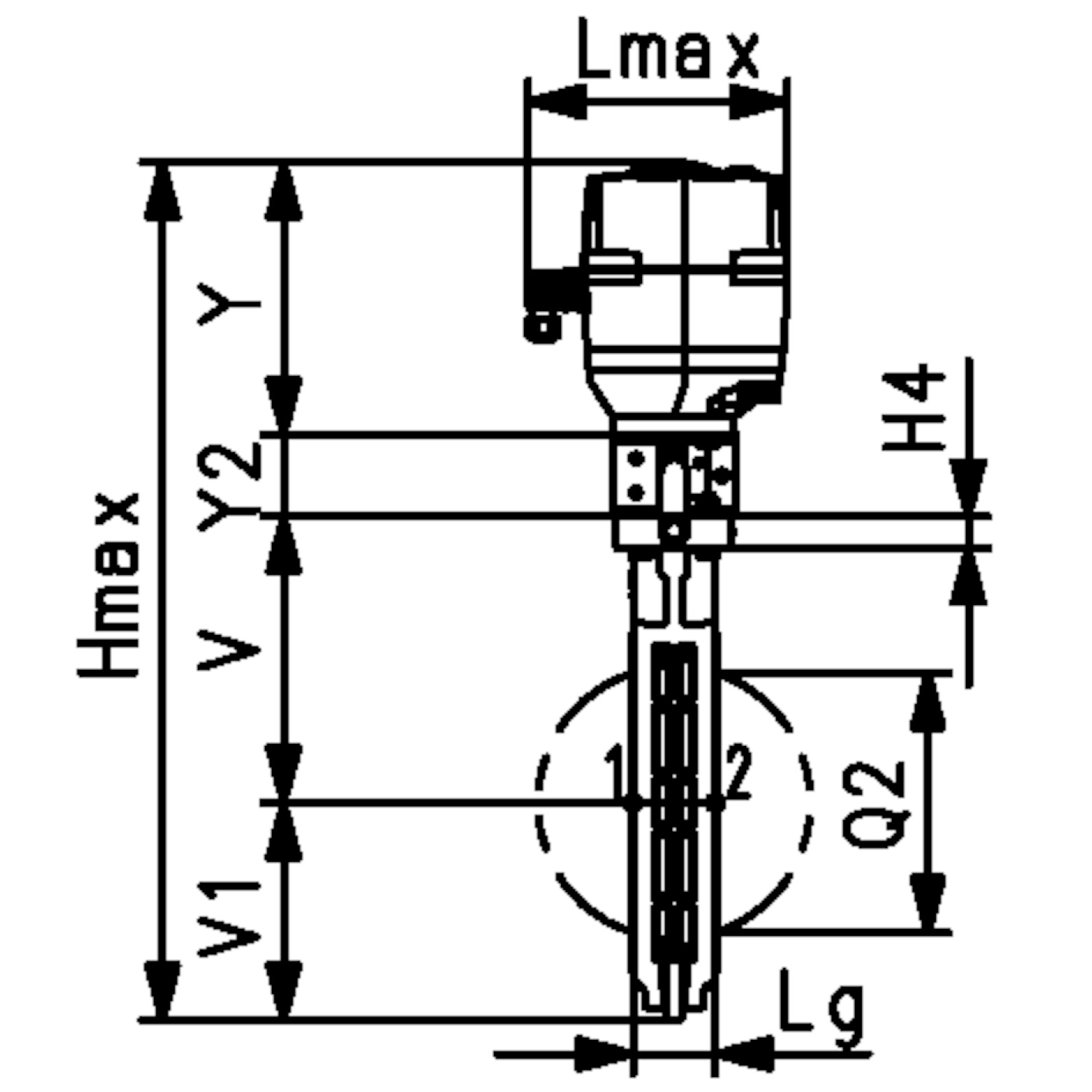

Hmax (mm) |
Lmax (mm) |
H4 (mm) |
V (mm) |
V1 (mm) |
Lg (mm) |

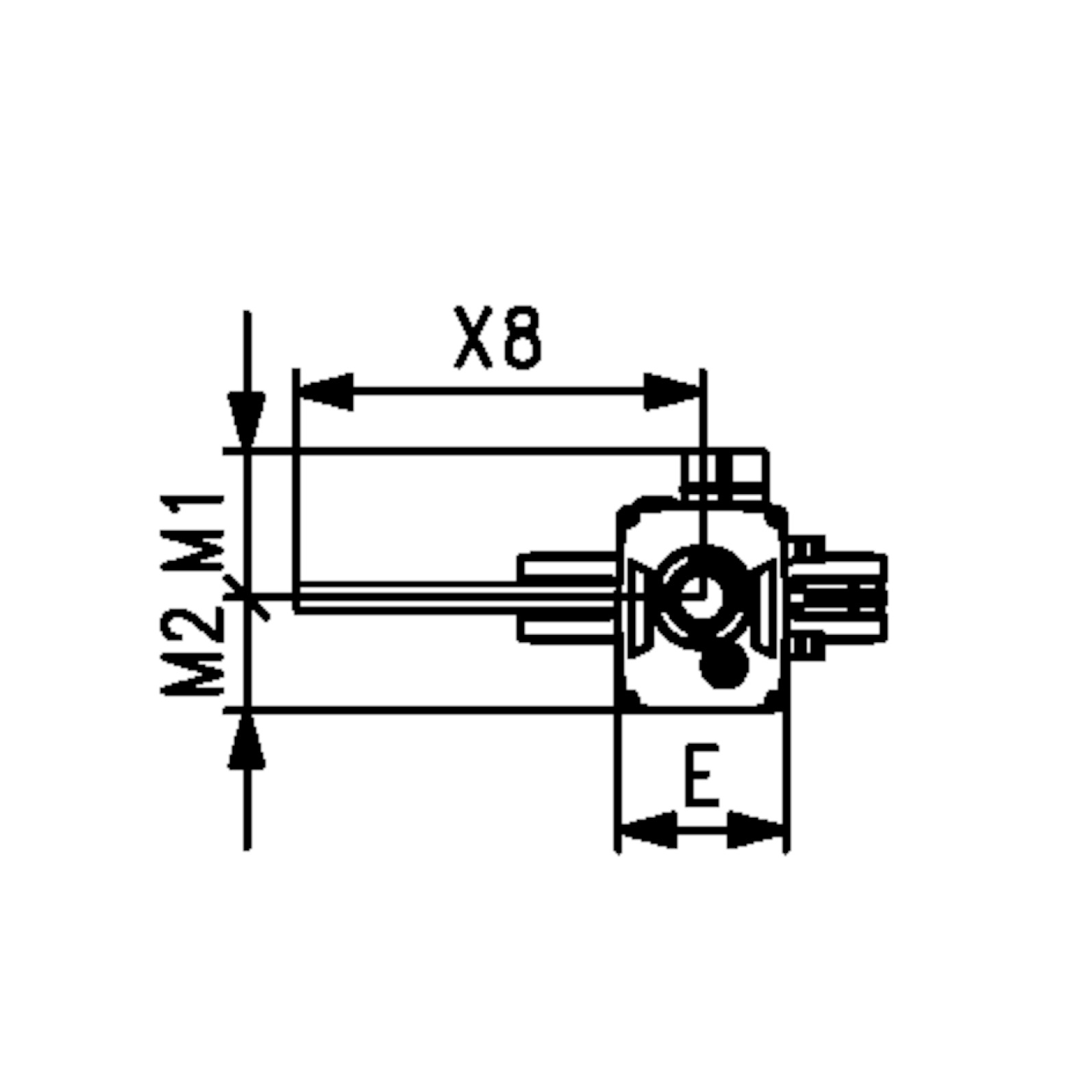

E (mm) |
M1 (mm) |
M2 (mm) |
X8 (mm) |
Y (mm) |
Y2 (mm) |
Q2 (mm) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
63
|
2
|
50
|
10
|
1445
|
EA120
|
100.0
|
385.5
|
96.0
|
190
|
23
|
133.5
|
63.0
|
43
|
122.5
|
107.5
|
83
|
297.5
|
189.5
|
60
|
28.5
|
5.5
|
199565340
|
55 115,00 | Na dotaz | ||
|
75
|
2 1∕2
|
65
|
10
|
2530
|
EA120
|
121.0
|
385.5
|
96.0
|
190
|
23
|
140.0
|
82.0
|
46
|
122.5
|
107.5
|
83
|
297.5
|
189.5
|
60
|
44.0
|
5.8
|
199565341
|
55 340,00 | Na dotaz | ||
|
90
|
3
|
80
|
10
|
4020
|
EA120
|
138.0
|
385.5
|
96.0
|
190
|
23
|
146.0
|
89.0
|
46
|
122.5
|
107.5
|
83
|
297.5
|
189.5
|
60
|
63.5
|
5.9
|
199565342
|
56 019,00 | Na dotaz | ||
|
110
|
4
|
100
|
10
|
5850
|
EA120
|
158.5
|
385.5
|
96.0
|
190
|
23
|
166.5
|
104.0
|
52
|
122.5
|
107.5
|
83
|
297.5
|
189.5
|
60
|
84.0
|
6.6
|
199565343
|
56 533,00 | Na dotaz | ||
|
140
|
5
|
125
|
10
|
11900
|
EA120
|
187.0
|
385.5
|
189.5
|
190
|
23
|
180.0
|
118.0
|
56
|
122.5
|
107.5
|
83
|
297.5
|
189.5
|
60
|
110.5
|
7.1
|
199565344
|
57 524,00 | Na dotaz | ||
|
160
|
6
|
150
|
10
|
18050
|
EA250
|
213.0
|
385.5
|
106.0
|
190
|
23
|
189.0
|
130.5
|
56
|
122.5
|
107.5
|
83
|
297.5
|
199.5
|
60
|
137.5
|
9.7
|
199565345
|
69 279,00 | Na dotaz | ||
|
225
|
8
|
200
|
10
|
43667
|
EA250
|
267.0
|
385.5
|
106.0
|
190
|
23
|
209.5
|
159.0
|
60
|
122.5
|
107.5
|
83
|
297.5
|
199.5
|
60
|
190.5
|
11
|
199565346
|
70 781,00 | Na dotaz |
FKM
|
d (mm) |
Rozměr (inch) |
DN (mm) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
Pohon |
D2 (mm) |
Wmax (mm) |
Hmax (mm) |
Lmax (mm) |
H4 (mm) |
V (mm) |
V1 (mm) |
Lg (mm) |
E (mm) |
M1 (mm) |
M2 (mm) |
X8 (mm) |
Y (mm) |
Y2 (mm) |
Q2 (mm) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
63
|
2
|
50
|
10
|
1445
|
EA120
|
100.0
|
385.5
|
96.0
|
190
|
23
|
133.5
|
63.0
|
43
|
122.5
|
107.5
|
83
|
297.5
|
189.5
|
60
|
28.5
|
5.6
|
199565360
|
55 802,00 | Na dotaz | ||
|
75
|
2 1∕2
|
65
|
10
|
2530
|
EA120
|
121.0
|
385.5
|
96.0
|
190
|
23
|
140.0
|
82.0
|
46
|
122.5
|
107.5
|
83
|
297.5
|
189.5
|
60
|
44.0
|
5.9
|
199565361
|
56 372,00 | Na dotaz | ||
|
90
|
3
|
80
|
10
|
4020
|
EA120
|
138.0
|
385.5
|
96.0
|
190
|
23
|
146.0
|
89.0
|
46
|
122.5
|
107.5
|
83
|
297.5
|
189.5
|
60
|
63.5
|
6
|
199565362
|
57 344,00 | Na dotaz | ||
|
110
|
4
|
100
|
10
|
5850
|
EA120
|
158.5
|
385.5
|
96.0
|
190
|
23
|
166.5
|
104.0
|
52
|
122.5
|
107.5
|
83
|
297.5
|
189.5
|
60
|
84.0
|
6.8
|
199565363
|
58 136,00 | Na dotaz | ||
|
140
|
5
|
125
|
10
|
11900
|
EA120
|
187.0
|
385.5
|
189.5
|
190
|
23
|
180.0
|
118.0
|
56
|
122.5
|
107.5
|
83
|
297.5
|
189.5
|
60
|
110.5
|
7.4
|
199565364
|
59 579,00 | Na dotaz | ||
|
160
|
6
|
150
|
10
|
18050
|
EA250
|
213.0
|
385.5
|
106.0
|
190
|
23
|
189.0
|
130.5
|
56
|
122.5
|
107.5
|
83
|
297.5
|
199.5
|
60
|
137.5
|
10
|
199565365
|
72 171,00 | Na dotaz | ||
|
225
|
8
|
200
|
10
|
43667
|
EA250
|
267.0
|
385.5
|
106.0
|
190
|
23
|
209.5
|
159.0
|
60
|
122.5
|
107.5
|
83
|
297.5
|
199.5
|
60
|
190.5
|
11.5
|
199565366
|
74 002,00 | Na dotaz |
