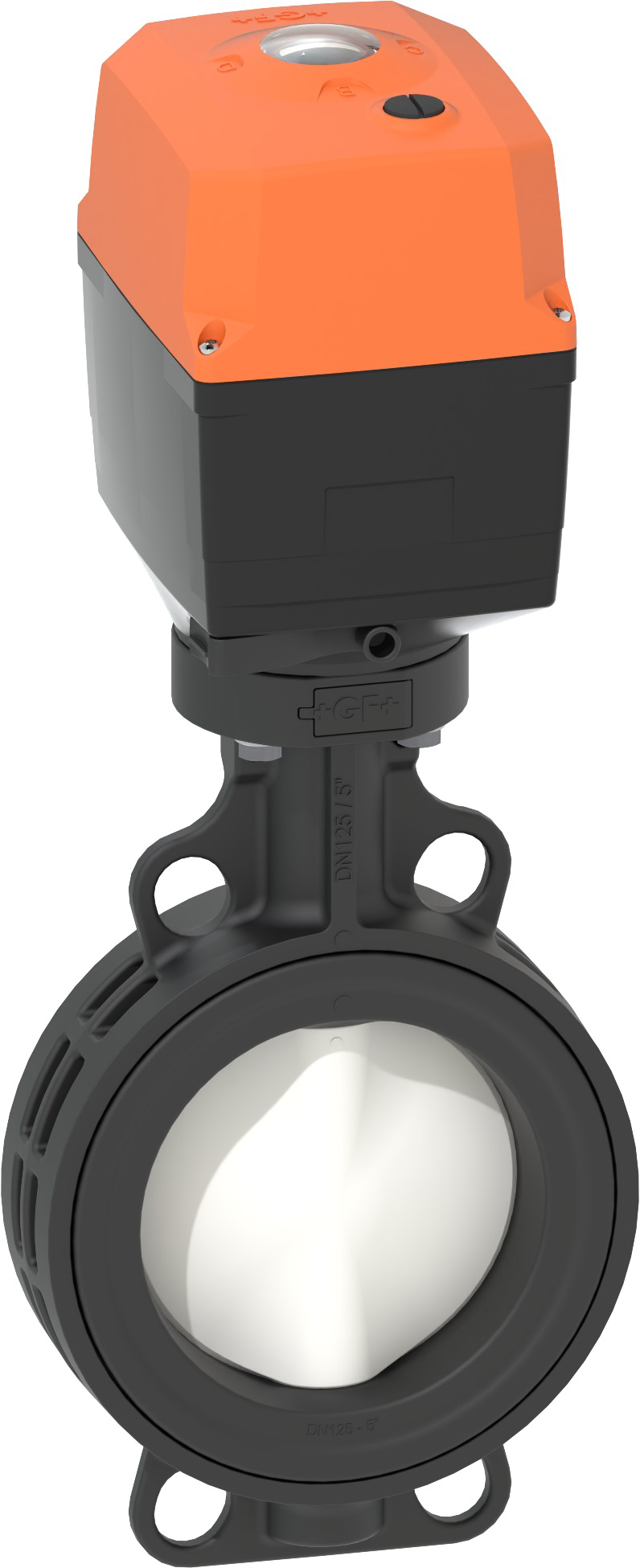

Uzavírací klapka typ 565 PVDF/PA-GF
Popis
S elektropohonem 230V bez ručního převíjení příruba standard metrická /ANSI/BS/JIS Vhodné pro ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT a PROGEF systémy
Model:
Instalační délka: EN558 řada 20, ISO 5752 řada 20, API 609 tabulka 2
Normy přírub: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16, ANSI/ASME B 16.5 Třída 150, BS 1560: 1989 Třída 125/150; BS 4504 PN10/16, JIS B 2220 10K, JIS B 2239 10K
Pro snadnou instalaci demontáž
Napětí 100-230V, 50-60Hz
Rozsah nastavený z výroby 0-90°
Jednotka ohřevu, zpětná vazba polohy (otevřeno/zavřeno/střed)
Ruční ovládání integrované v elektrickém pohonu
Vhodné pro aplikace na úpravu vody a vody (např. mořská voda, pitná voda a průmyslová voda)
Spínací kroužek pro dvojitý snímač pro elektrickou zpětnou vazbu polohy je předmontovaný. Dvojitý snímač lze objednat jako příslušenství
Normy přírub: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16, ANSI/ASME B 16.5 Třída 150, BS 1560: 1989 Třída 125/150; BS 4504 PN10/16, JIS B 2220 10K, JIS B 2239 10K
Pro snadnou instalaci demontáž
Napětí 100-230V, 50-60Hz
Rozsah nastavený z výroby 0-90°
Jednotka ohřevu, zpětná vazba polohy (otevřeno/zavřeno/střed)
Ruční ovládání integrované v elektrickém pohonu
Vhodné pro aplikace na úpravu vody a vody (např. mořská voda, pitná voda a průmyslová voda)
Spínací kroužek pro dvojitý snímač pro elektrickou zpětnou vazbu polohy je předmontovaný. Dvojitý snímač lze objednat jako příslušenství
Možnost:
Možnost individuální konfigurace ventilu
Ruční nebo pneumatické pohony od GF
Dvojitý senzor pro elektrickou zpětnou vazbu polohy vč. Zpětná vazba LED
Doplňkové příslušenství: Vratná jednotka, Monitorovací deska, Pozicionér, Deska Profibus DP
Přídavné ruční ovládání mezi ventilem a pohonem
Ruční nebo pneumatické pohony od GF
Dvojitý senzor pro elektrickou zpětnou vazbu polohy vč. Zpětná vazba LED
Doplňkové příslušenství: Vratná jednotka, Monitorovací deska, Pozicionér, Deska Profibus DP
Přídavné ruční ovládání mezi ventilem a pohonem
Poznámka:
Pro některé kombinace materiálů (např. ventily DN300 s PE/PP trubkami) jsou potřeba speciální přírubové adaptéry. Zkontrolujte prosím „Nástroj pro dokonalé připojení příruby“ na www.gfps.com
EPDM
|
d (mm) |
DN (mm) |
Rozměr (inch) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
Pohon |

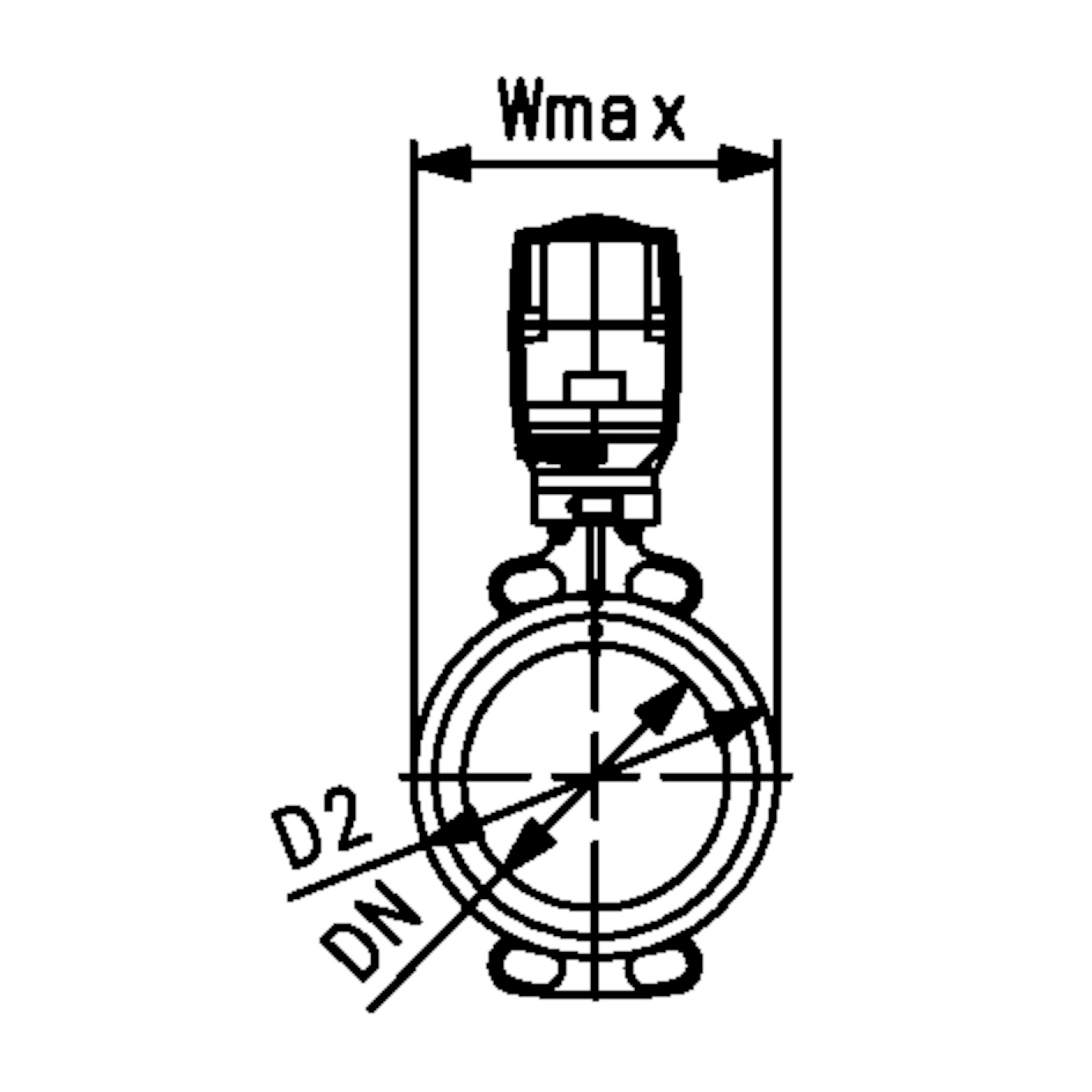

D2 (mm) |
Wmax (mm) |

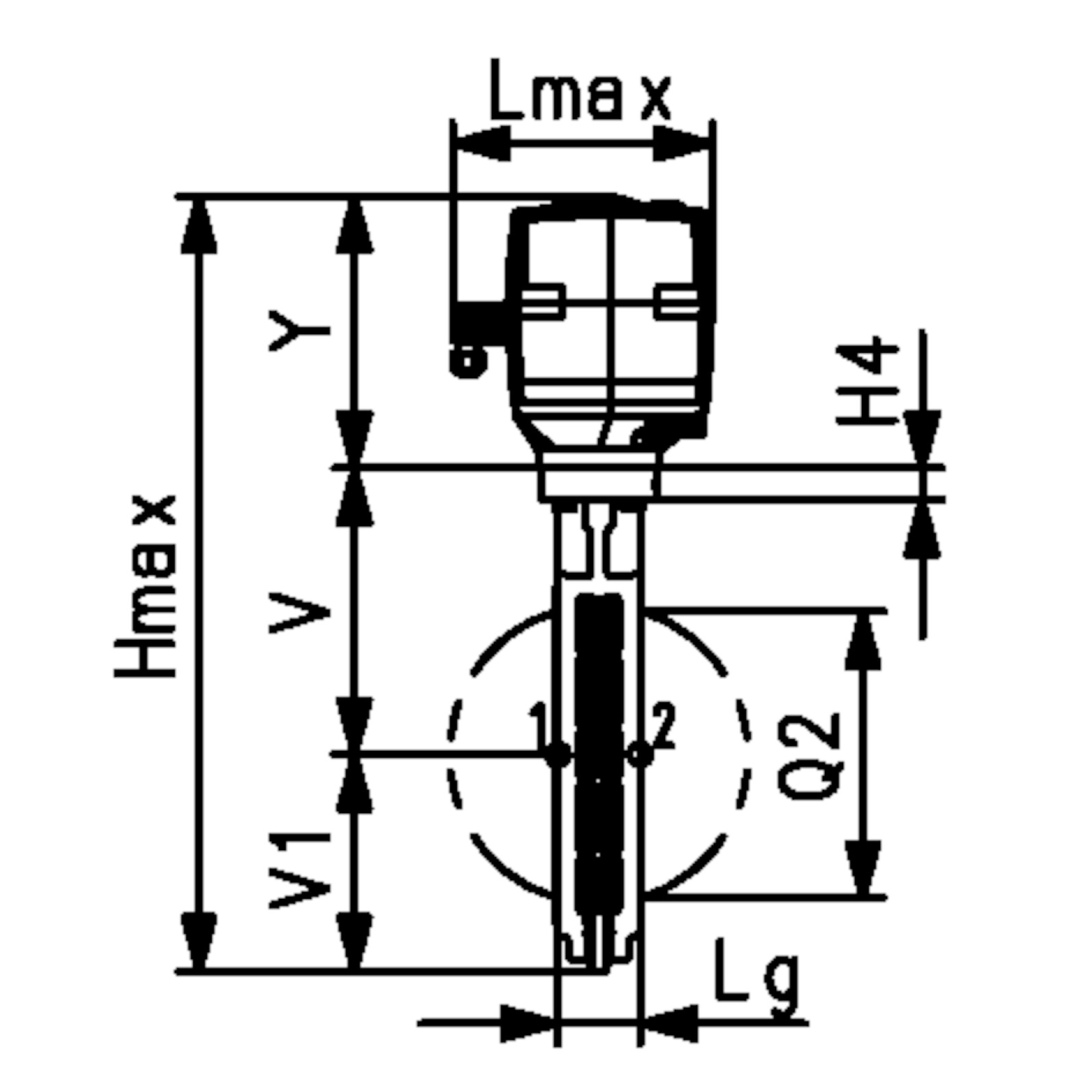

Hmax (mm) |
Lmax (mm) |
H4 (mm) |
V (mm) |
V1 (mm) |
Lg (mm) |

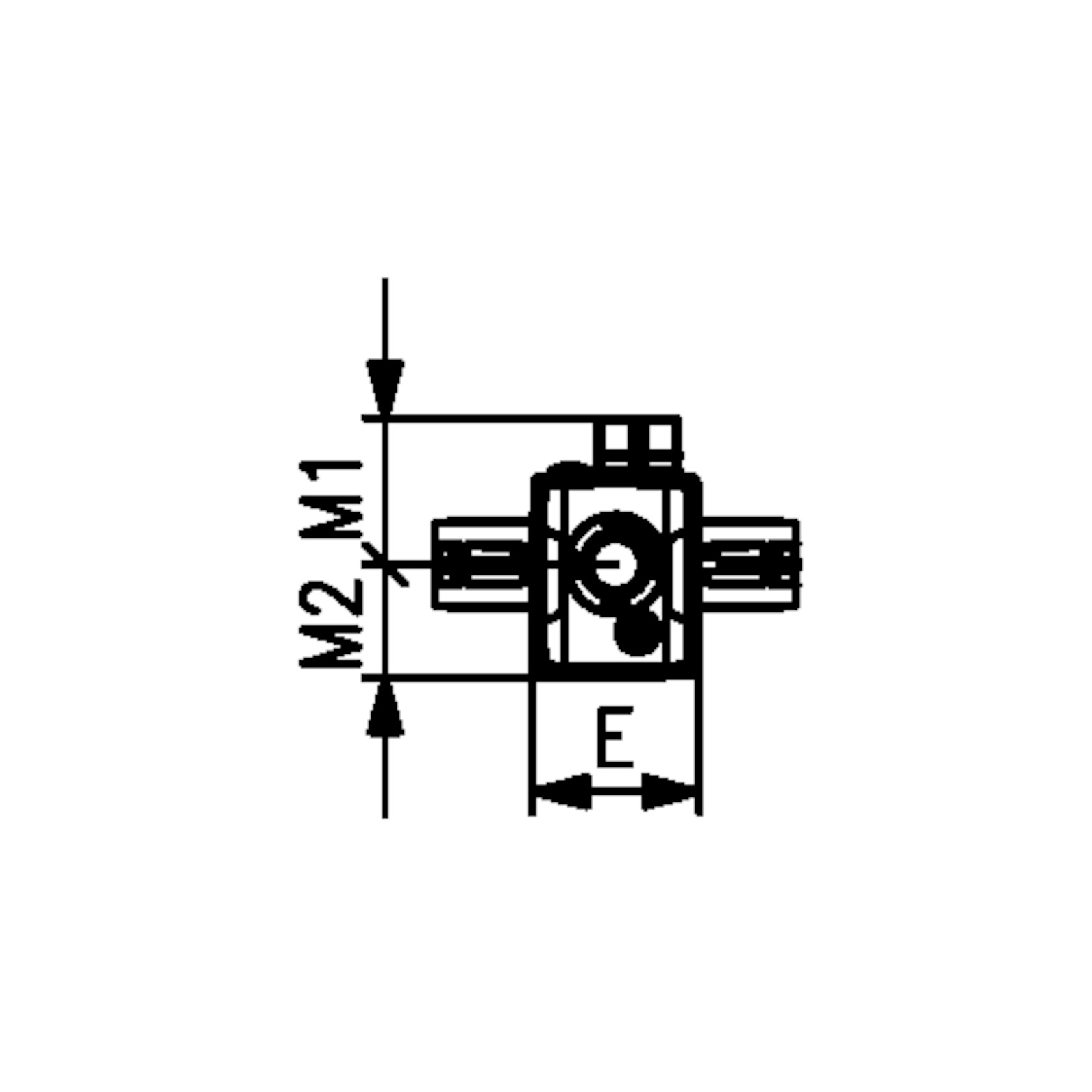

E (mm) |
M1 (mm) |
M2 (mm) |
Y (mm) |
Q2 (mm) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
63
|
50
|
2
|
10
|
1445
|
EA45
|
100.0
|
122.5
|
377.5
|
190.0
|
23
|
133.5
|
63.0
|
43
|
122.5
|
107.5
|
83
|
166.5
|
28.5
|
3.3
|
199565300
|
33 716,00 | Na dotaz | ||
|
75
|
65
|
2 1∕2
|
10
|
2530
|
EA120
|
121.0
|
132.5
|
411.5
|
190.0
|
23
|
140.0
|
82.0
|
46
|
122.5
|
107.5
|
83
|
189.5
|
44.0
|
4.6
|
199565301
|
39 958,00 | Na dotaz | ||
|
90
|
80
|
3
|
10
|
4020
|
EA120
|
138.0
|
137.5
|
424.0
|
190.0
|
23
|
146.0
|
89.0
|
46
|
122.5
|
107.5
|
83
|
189.5
|
63.5
|
4.7
|
199565302
|
40 635,00 | Na dotaz | ||
|
110
|
100
|
4
|
10
|
5850
|
EA120
|
158.5
|
158.5
|
459.5
|
190.0
|
23
|
166.5
|
104.0
|
52
|
122.5
|
107.5
|
83
|
189.5
|
84.0
|
5.6
|
199565303
|
41 147,00 | Na dotaz | ||
|
140
|
125
|
5
|
10
|
11900
|
EA120
|
187.0
|
187.0
|
487.5
|
190.0
|
23
|
180.0
|
118.0
|
56
|
122.5
|
107.5
|
83
|
189.5
|
110.5
|
6.1
|
199565304
|
42 139,00 | Na dotaz | ||
|
160
|
150
|
6
|
10
|
18050
|
EA250
|
213.0
|
213.0
|
518.5
|
190.0
|
23
|
189.0
|
130.5
|
56
|
122.5
|
107.5
|
83
|
199.5
|
137.5
|
8.7
|
199565305
|
53 894,00 | Na dotaz | ||
|
225
|
200
|
8
|
10
|
43667
|
EA250
|
267.0
|
267.0
|
568.0
|
190.0
|
23
|
209.5
|
159.0
|
60
|
122.5
|
107.5
|
83
|
199.5
|
190.5
|
10
|
199565306
|
55 396,00 | Na dotaz | ||
|
280
|
250
|
10
|
6
|
62333
|
EA250
|
325.5
|
325.5
|
674.5
|
190.0
|
23
|
262.5
|
195.5
|
68
|
122.5
|
107.5
|
83
|
216.5
|
239.0
|
14.5
|
199565307
|
67 600,00 | Na dotaz | ||
|
315
|
300
|
12
|
4
|
94500
|
EA250
|
380.0
|
380.0
|
731.0
|
190.0
|
23
|
284.5
|
230.5
|
78
|
122.5
|
107.5
|
83
|
216.5
|
285.5
|
18.2
|
199565308
|
72 198,00 | Na dotaz |
FKM
|
d (mm) |
DN (mm) |
Rozměr (inch) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
Pohon |
D2 (mm) |
Wmax (mm) |
Hmax (mm) |
Lmax (mm) |
H4 (mm) |
V (mm) |
V1 (mm) |
Lg (mm) |
E (mm) |
M1 (mm) |
M2 (mm) |
Y (mm) |
Q2 (mm) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
63
|
50
|
2
|
10
|
1445
|
EA45
|
100.0
|
122.5
|
377.5
|
190.0
|
23
|
133.5
|
63.0
|
43
|
122.5
|
107.5
|
83
|
166.5
|
28.5
|
3.4
|
199565320
|
34 403,00 | Na dotaz | ||
|
75
|
65
|
2 1∕2
|
10
|
2530
|
EA120
|
121.0
|
132.5
|
411.5
|
190.0
|
23
|
140.0
|
82.0
|
46
|
122.5
|
107.5
|
83
|
189.5
|
44.0
|
4.7
|
199565321
|
40 987,00 | Na dotaz | ||
|
90
|
80
|
3
|
10
|
4020
|
EA120
|
138.0
|
137.5
|
424.0
|
190.0
|
23
|
146.0
|
89.0
|
46
|
122.5
|
107.5
|
83
|
189.5
|
63.5
|
4.8
|
199565322
|
41 960,00 | Na dotaz | ||
|
110
|
100
|
4
|
10
|
5850
|
EA120
|
158.5
|
158.5
|
459.5
|
190.0
|
23
|
166.5
|
104.0
|
52
|
122.5
|
107.5
|
83
|
189.5
|
84.0
|
5.8
|
199565323
|
42 754,00 | Na dotaz | ||
|
140
|
125
|
5
|
10
|
11900
|
EA120
|
187.0
|
187.0
|
487.5
|
190.0
|
23
|
180.0
|
118.0
|
56
|
122.5
|
107.5
|
83
|
189.5
|
110.5
|
6.4
|
199565324
|
44 195,00 | Na dotaz | ||
|
160
|
150
|
6
|
10
|
18050
|
EA250
|
213.0
|
213.0
|
518.5
|
190.0
|
23
|
189.0
|
130.5
|
56
|
122.5
|
107.5
|
83
|
199.5
|
137.5
|
9
|
199565325
|
56 789,00 | Na dotaz | ||
|
225
|
200
|
8
|
10
|
43667
|
EA250
|
267.0
|
267.0
|
568.0
|
190.0
|
23
|
209.5
|
159.0
|
60
|
122.5
|
107.5
|
83
|
199.5
|
190.5
|
10.5
|
199565326
|
58 617,00 | Na dotaz | ||
|
280
|
250
|
10
|
6
|
62333
|
EA250
|
325.5
|
325.5
|
674.5
|
190.0
|
23
|
262.5
|
195.5
|
68
|
122.5
|
107.5
|
83
|
216.5
|
239.0
|
15.2
|
199565327
|
73 884,00 | Na dotaz | ||
|
315
|
300
|
12
|
4
|
94500
|
EA250
|
380.0
|
380.0
|
731.0
|
190.0
|
23
|
284.5
|
230.5
|
78
|
122.5
|
107.5
|
83
|
216.5
|
285.5
|
19.4
|
199565328
|
82 113,00 | Na dotaz |
