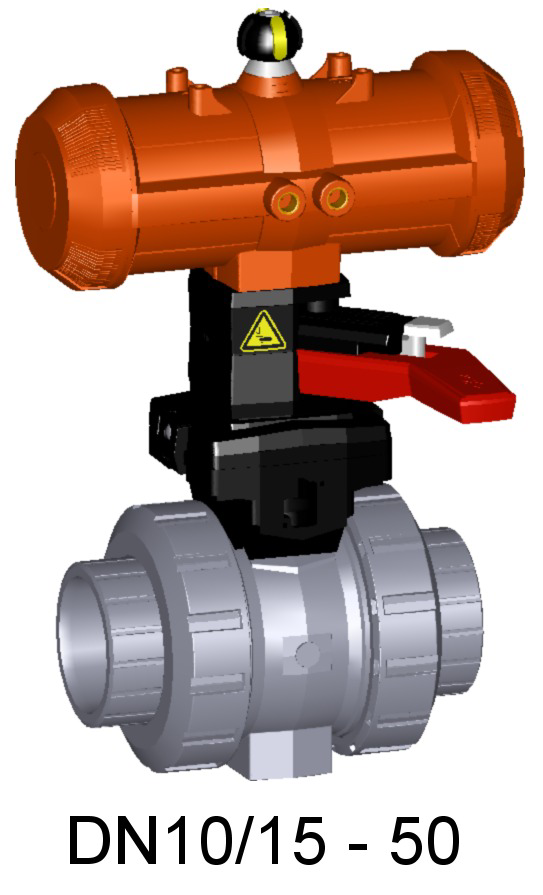

ABS Kulový ventil typ 230
Popis
FC (bez vzduchu zavřeno) s ručním převíjením s vložnými díly se závitem Rp
Model:
Postaveno na pneupohonu PA11 (DN10/15-25), PA21 (DN32-50)
Čas přestavení 90°<) 1-2s
Pro snadnou instalaci demontáž
Integrované nerezové závitové vložky
Čas přestavení 90°<) 1-2s
Pro snadnou instalaci demontáž
Integrované nerezové závitové vložky
Možnost:
Individuální konfigurace ventilu
EPDM
|

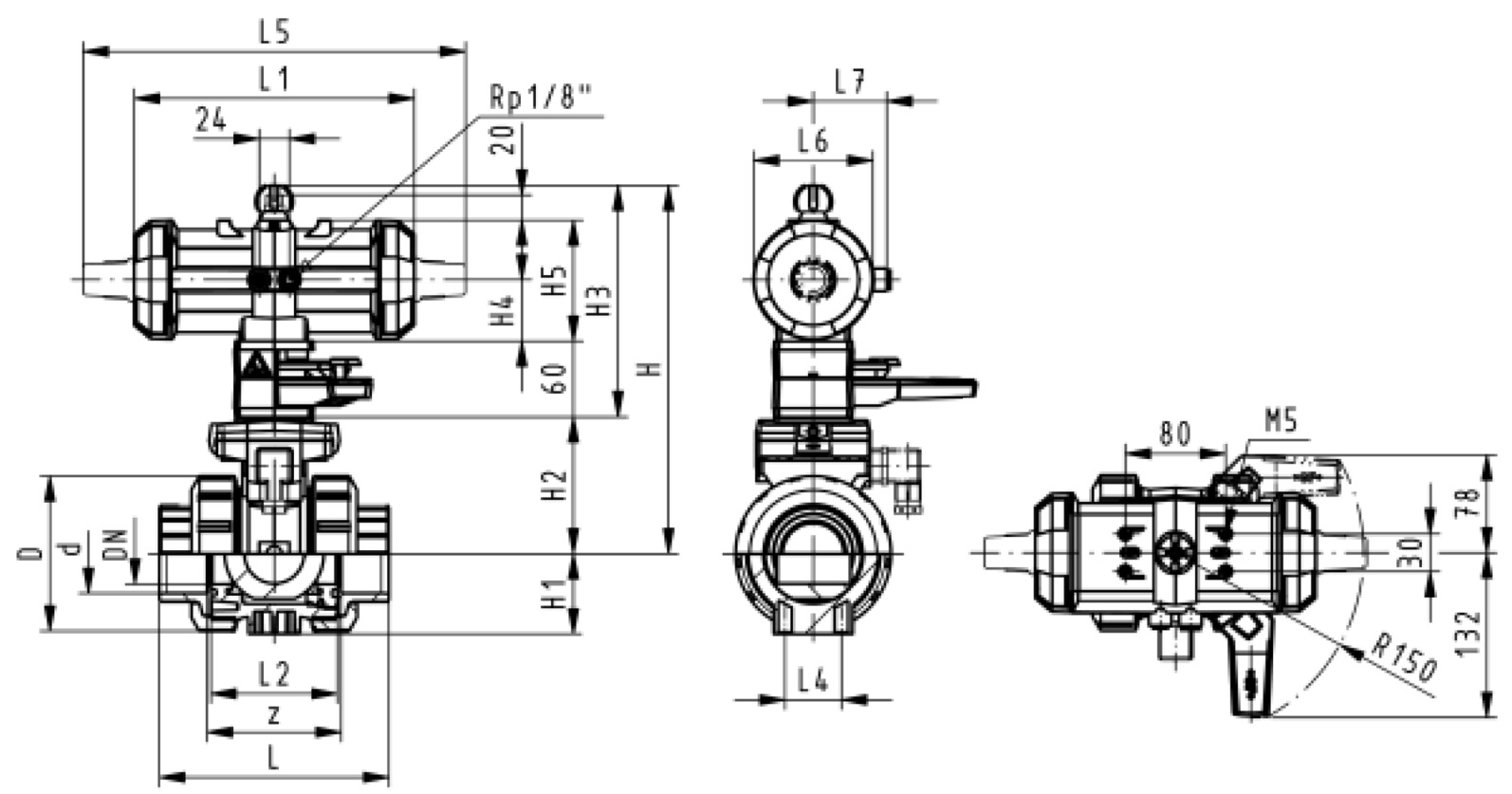

DN (mm) |
Závit Typ |
Rozměr (inch) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
D (mm) |
H (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
H5 (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
L4 (mm) |
L5 (mm) |
L6 (mm) |
L7 (mm) |
z (mm) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10
|
Rp
|
3∕8
|
10
|
70
|
50
|
159
|
27
|
62
|
168
|
40
|
77
|
92
|
194
|
56
|
25
|
261
|
76
|
48
|
64
|
-
|
199230722
|
Na dotaz | Na dotaz | ||
|
15
|
Rp
|
1∕2
|
10
|
185
|
50
|
159
|
27
|
62
|
168
|
40
|
77
|
95
|
194
|
56
|
25
|
261
|
76
|
48
|
64
|
-
|
199230723
|
Na dotaz | Na dotaz | ||
|
20
|
Rp
|
3∕4
|
10
|
350
|
58
|
168
|
30
|
71
|
168
|
40
|
77
|
110
|
194
|
65
|
25
|
261
|
76
|
48
|
72
|
-
|
199230724
|
Na dotaz | Na dotaz | ||
|
25
|
Rp
|
1
|
10
|
700
|
68
|
168
|
36
|
71
|
168
|
40
|
77
|
123
|
194
|
71
|
25
|
261
|
76
|
48
|
79
|
-
|
199230725
|
Na dotaz | Na dotaz | ||
|
32
|
Rp
|
1 1∕4
|
10
|
1000
|
84
|
202
|
44
|
84
|
187
|
51
|
99
|
146
|
224
|
85
|
45
|
305
|
95
|
59
|
94
|
-
|
199230726
|
Na dotaz | Na dotaz | ||
|
40
|
Rp
|
1 1∕2
|
10
|
1600
|
97
|
202
|
51
|
84
|
187
|
51
|
99
|
157
|
224
|
89
|
45
|
305
|
95
|
59
|
95
|
-
|
199230727
|
Na dotaz | Na dotaz | ||
|
50
|
Rp
|
2
|
10
|
3100
|
124
|
225
|
64
|
106
|
187
|
51
|
99
|
183
|
224
|
101
|
45
|
305
|
95
|
59
|
107
|
-
|
199230728
|
Na dotaz | Na dotaz |
