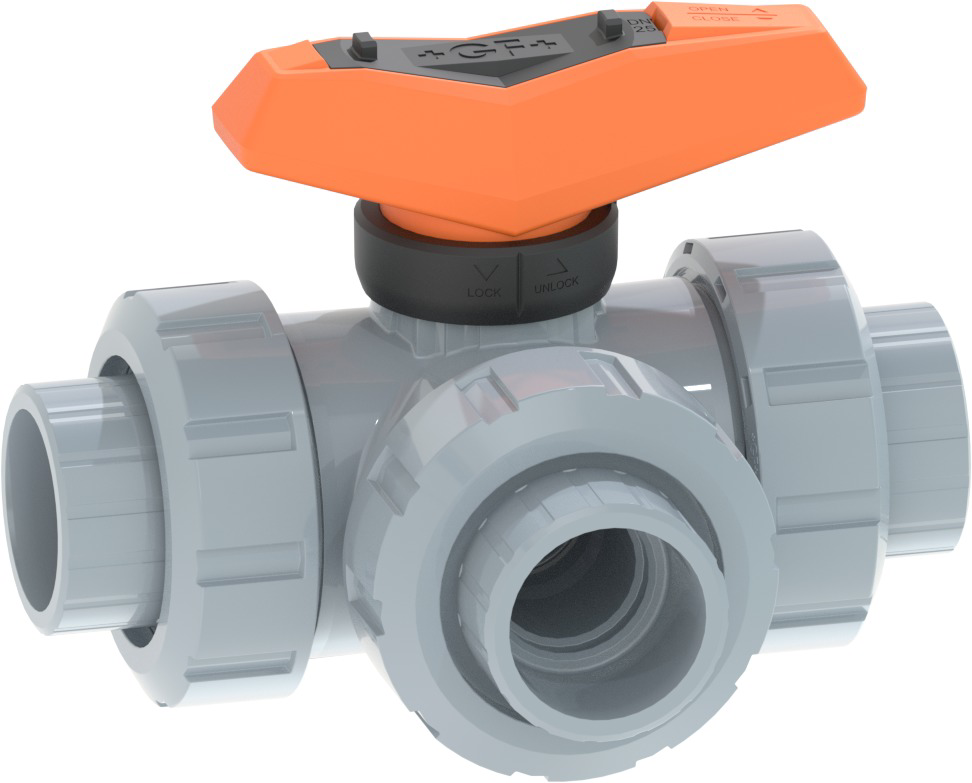

3-cestný kulový ventil typ 543 Pro ABS
Popis
Horizontální/L-vrtání pro lepení BS
Model:
Standardně uzamykatelná páka (DN10-DN50)
Pro snadnou montáž a demontáž (vložný díl a matice nejsou kompatibilní s typem 546)
Sada koulePTFE
Provozní úhel 360° bez omezení
Omezovač 90° přiložen, při různých pozicích je použitelný klip kroužek
Integrované nerezové závitové vložky

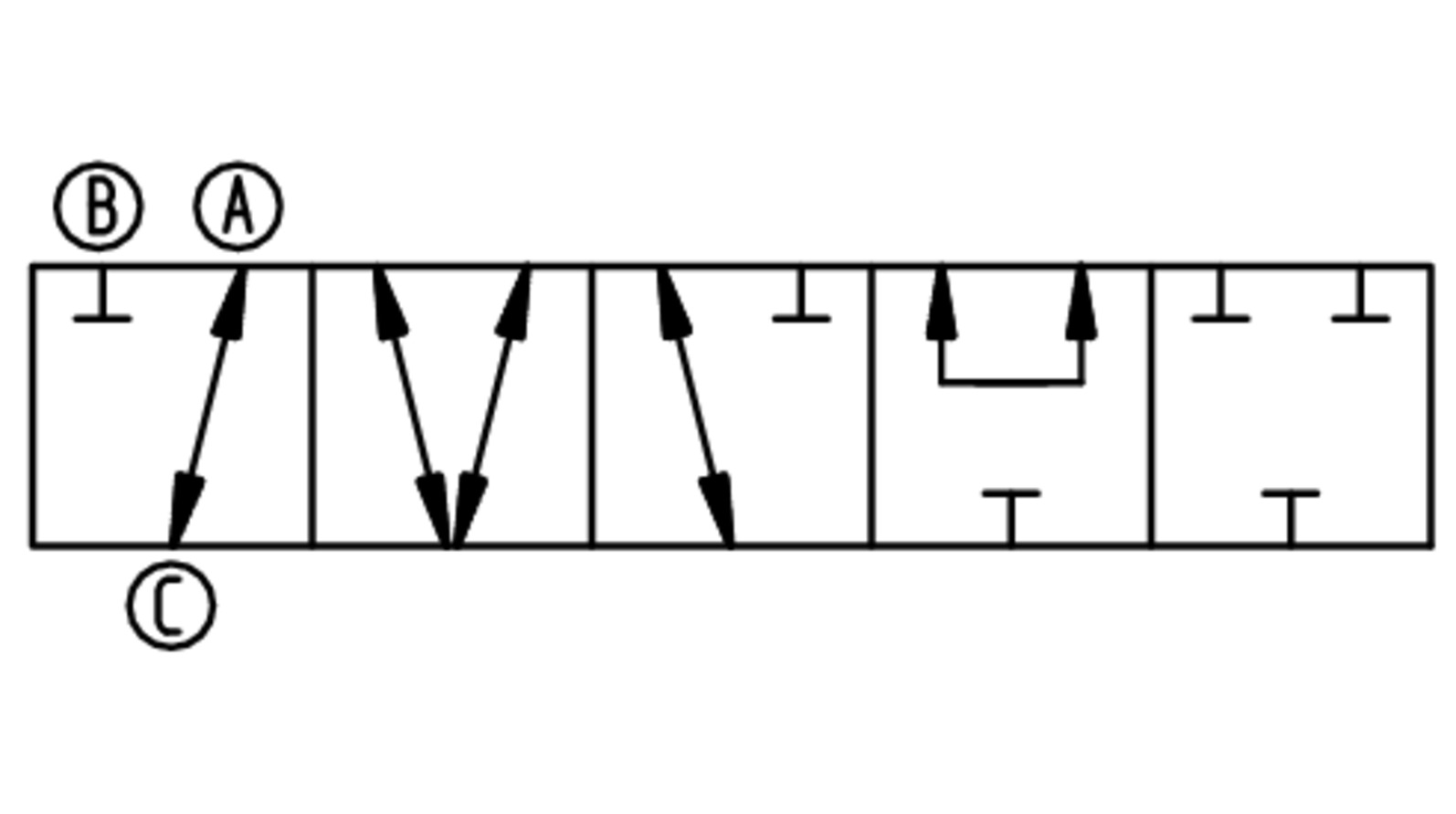

Stav přepouštění A-C otevřeno, viz schéma průtoku
Rozměr Z, konec ventilu a převlečná matice jsou kompatibilní s typem 543 (1. generace)
Pro snadnou montáž a demontáž (vložný díl a matice nejsou kompatibilní s typem 546)
Sada koulePTFE
Provozní úhel 360° bez omezení
Omezovač 90° přiložen, při různých pozicích je použitelný klip kroužek
Integrované nerezové závitové vložky
Stav přepouštění A-C otevřeno, viz schéma průtoku
Rozměr Z, konec ventilu a převlečná matice jsou kompatibilní s typem 543 (1. generace)
Možnost:
Modul rozhraní se snímačem zpětné vazby polohy, vč. Zpětná vazba LED (DN10-50)
Ruční páka s vratnou pružinou ("Dead man") (DN10-25)
Pneumatické nebo elektrické pohony od GF
Možnost individuální konfigurace ventilu
Ruční páka s vratnou pružinou ("Dead man") (DN10-25)
Pneumatické nebo elektrické pohony od GF
Možnost individuální konfigurace ventilu
EPDM
|

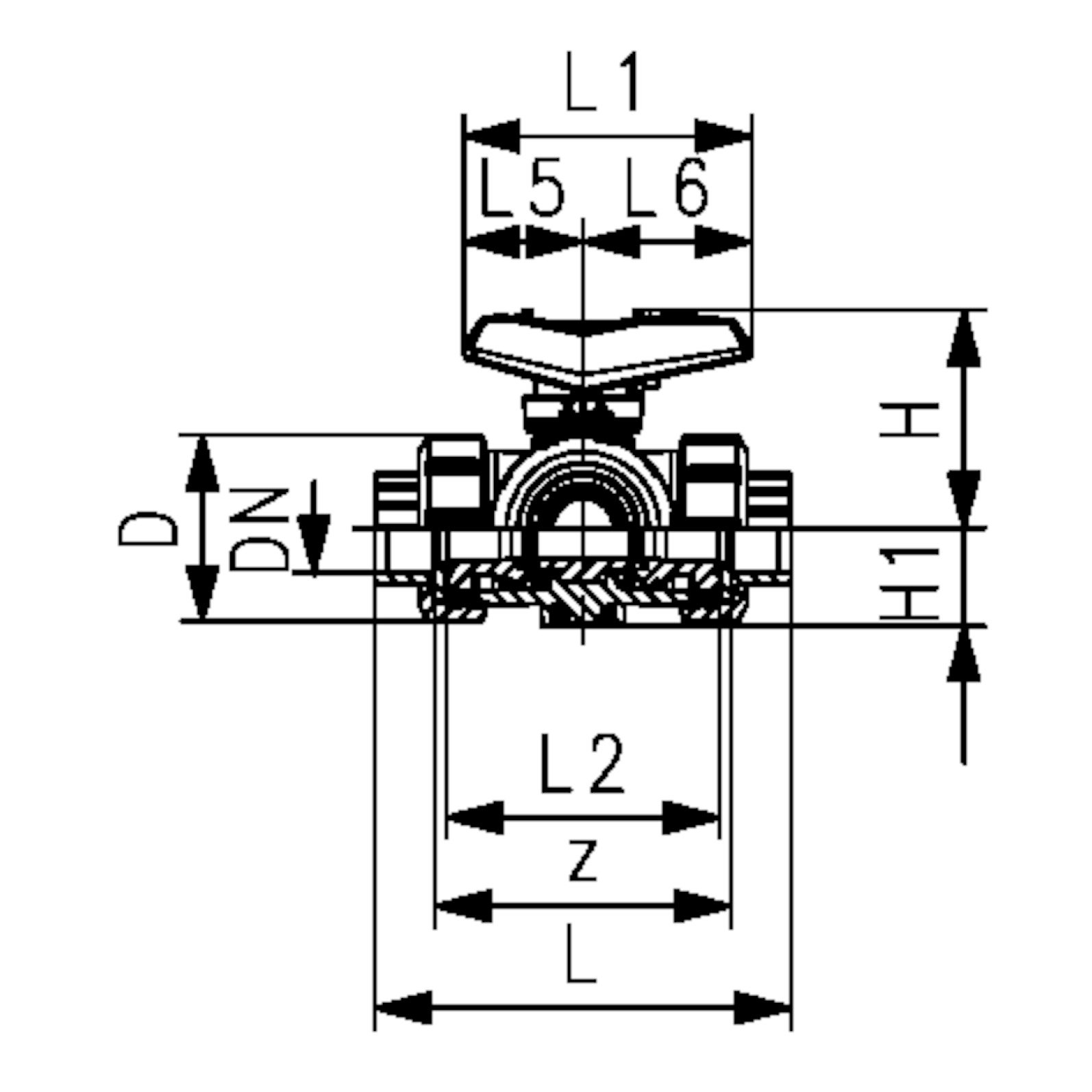

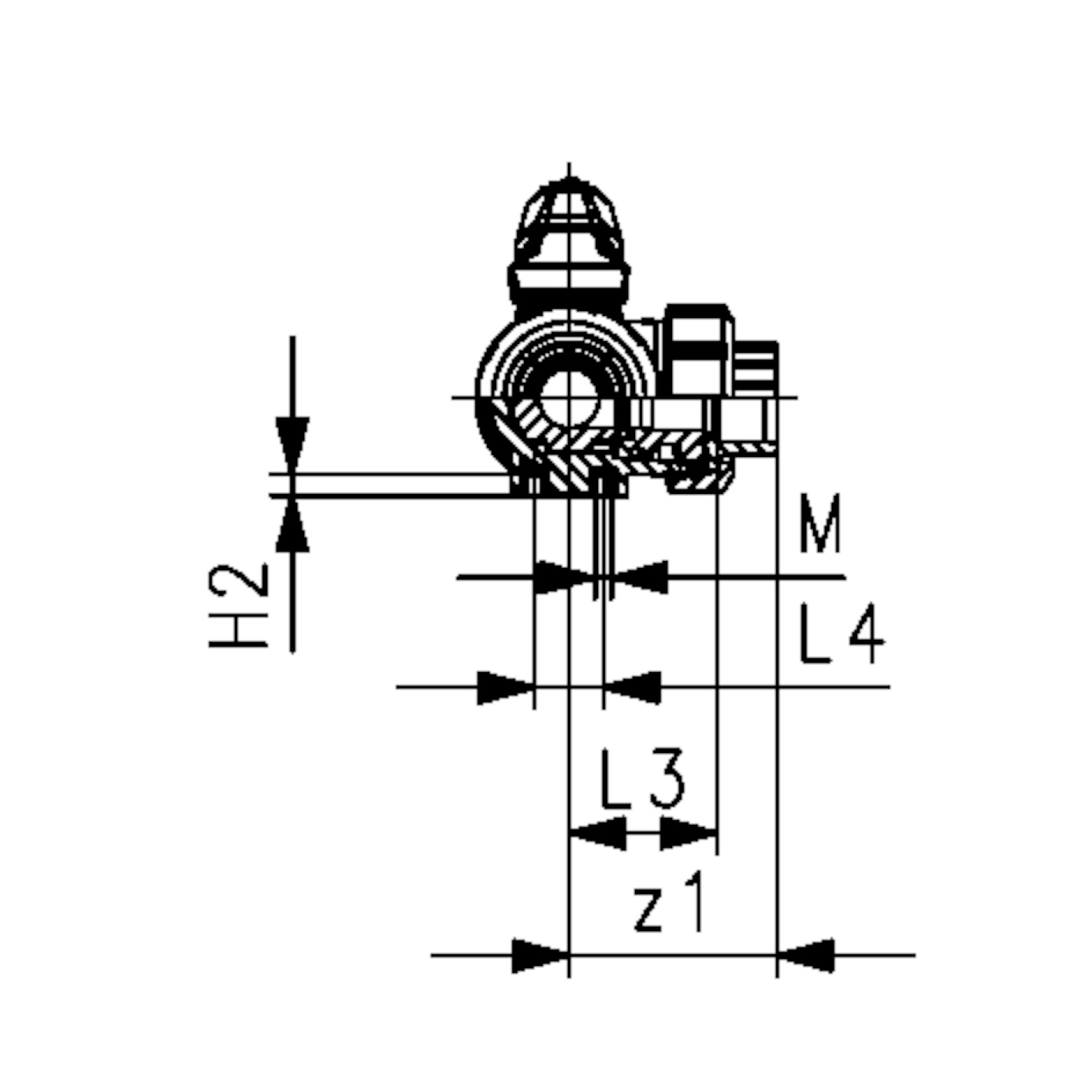

d (mm) |
DN (mm) |
Rozměr (inch) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
D (mm) |
H (mm) |
H1 (mm) |
H2 (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
L6 (mm) |
M |
z (mm) |
z1 (mm) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
16
|
10
|
3∕8
|
10
|
50
|
50
|
61
|
28
|
8
|
109
|
82
|
73
|
36
|
25
|
35
|
47
|
6
|
77
|
38
|
-
|
169543061
|
Na dotaz | Na dotaz | ||
|
20
|
15
|
1∕2
|
10
|
75
|
50
|
61
|
28
|
8
|
112
|
82
|
73
|
36
|
25
|
35
|
47
|
6
|
77
|
38
|
-
|
169543062
|
Na dotaz | Na dotaz | ||
|
25
|
20
|
3∕4
|
10
|
150
|
58
|
74
|
32
|
8
|
131
|
106
|
86
|
43
|
25
|
44
|
62
|
6
|
90
|
45
|
-
|
169543063
|
Na dotaz | Na dotaz | ||
|
-
|
25
|
1
|
10
|
280
|
68
|
80
|
36
|
8
|
151
|
106
|
99
|
50
|
25
|
44
|
62
|
6
|
103
|
52
|
-
|
169543064
|
Na dotaz | Na dotaz | ||
|
40
|
32
|
1 1∕4
|
10
|
480
|
84
|
95
|
45
|
9
|
181
|
131
|
120
|
60
|
45
|
57
|
74
|
8
|
124
|
62
|
-
|
169543065
|
Na dotaz | Na dotaz | ||
|
50
|
40
|
1 1∕2
|
10
|
620
|
97
|
102
|
51
|
9
|
205
|
131
|
137
|
69
|
45
|
57
|
74
|
8
|
145
|
73
|
-
|
169543066
|
Na dotaz | Na dotaz | ||
|
63
|
50
|
2
|
10
|
1230
|
124
|
117
|
65
|
9
|
261
|
152
|
179
|
89
|
45
|
66
|
86
|
8
|
189
|
94
|
-
|
169543067
|
Na dotaz | Na dotaz |
