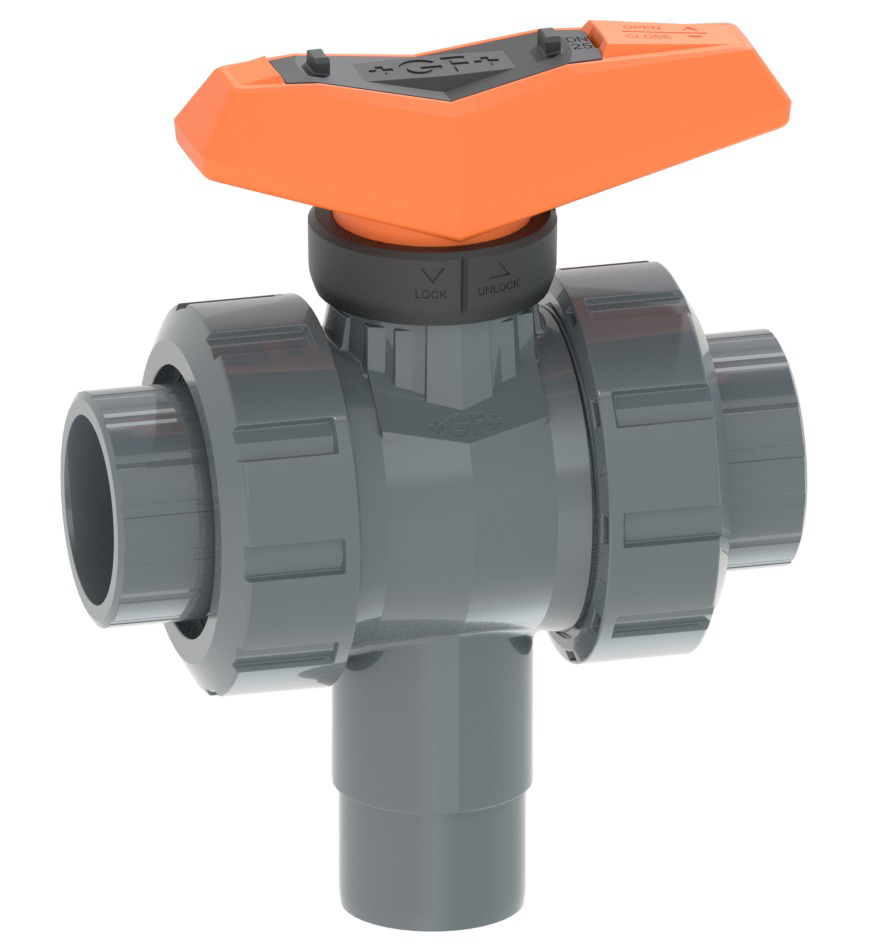

3-cestný kulový kohout typ 543 Pro PVC-U
Popis
Vertikální/L-vrtání Vložné díly se závítem NPT
Model:
Standardně uzamykatelná páka (DN10-DN50)
Pro snadnou instalaci demontáž
Sada koulePTFE
Vertikální vstup lepený metrický
Provozní úhel 360° bez omezení
Omezovač 90° přiložen, při různých pozicích je použitelný klip kroužek
Integrované nerezové závitové vložky

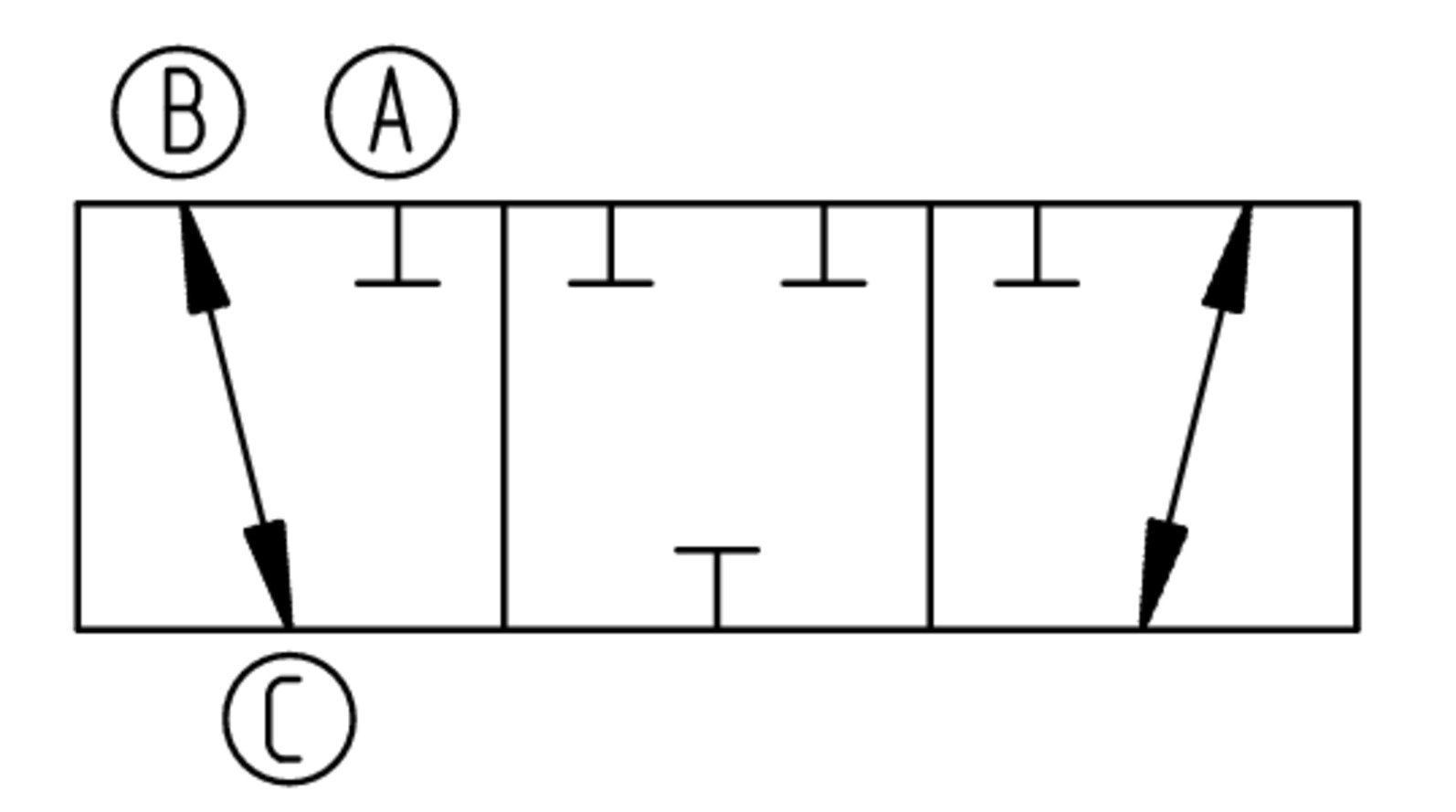

Stav přepouštění A-C otevřeno, viz schéma průtoku
Rozměr Z, konec ventilu a převlečná matice jsou kompatibilní s typem 543 (1. generace)
Pro snadnou instalaci demontáž
Sada koulePTFE
Vertikální vstup lepený metrický
Provozní úhel 360° bez omezení
Omezovač 90° přiložen, při různých pozicích je použitelný klip kroužek
Integrované nerezové závitové vložky
Stav přepouštění A-C otevřeno, viz schéma průtoku
Rozměr Z, konec ventilu a převlečná matice jsou kompatibilní s typem 543 (1. generace)
Režim akce:
Pro propojení dvou vstupů
Možnost:
Modul rozhraní se snímačem zpětné vazby polohy, vč. Zpětná vazba LED (DN10-50)
Ruční páka s vratnou pružinou ("Dead man") (DN10-25)
Pneumatické nebo elektrické pohony od GF
Možnost individuální konfigurace ventilu
Ruční páka s vratnou pružinou ("Dead man") (DN10-25)
Pneumatické nebo elektrické pohony od GF
Možnost individuální konfigurace ventilu
EPDM
|

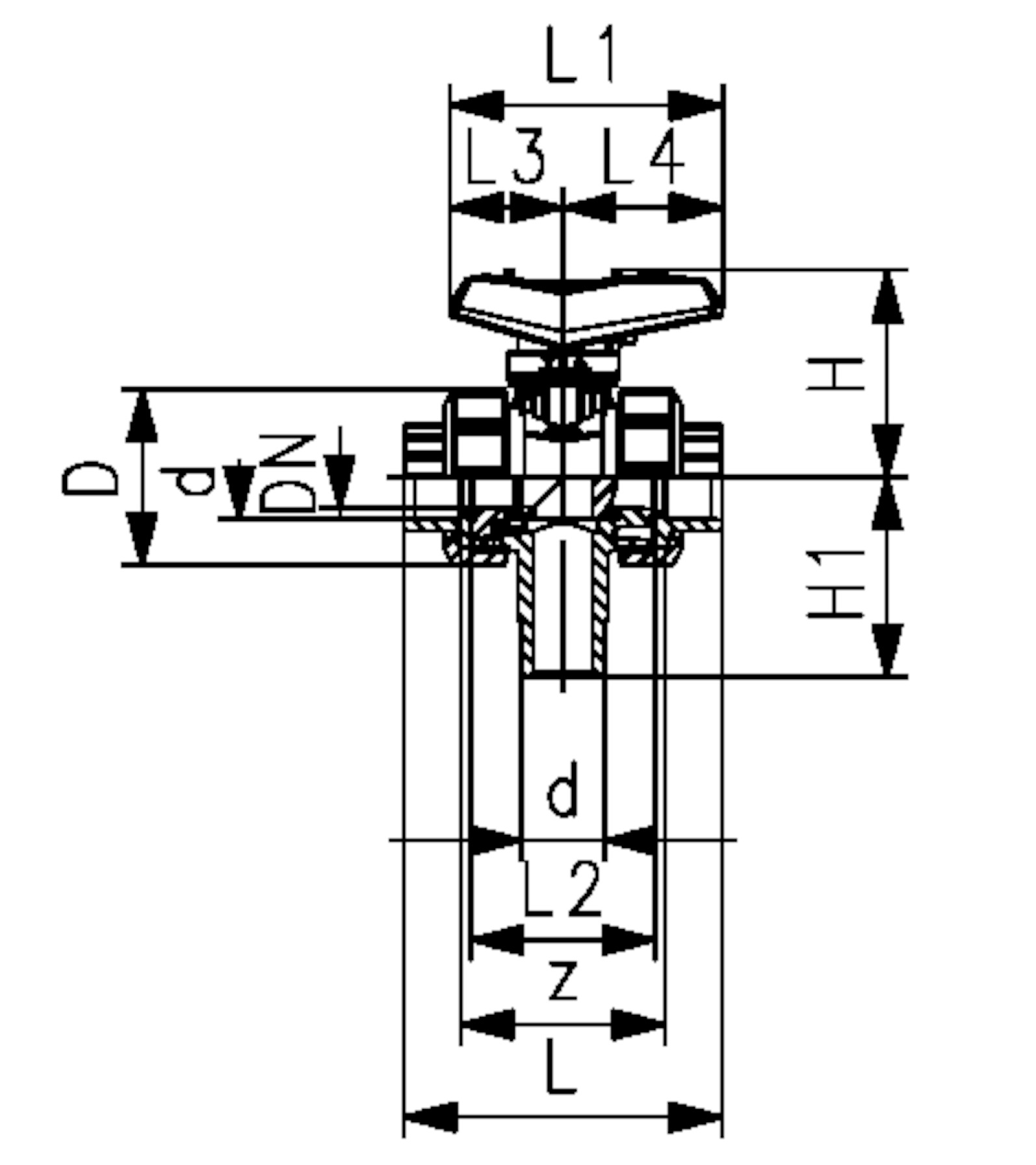

DN (mm) |
Závit Typ |
Rozměr (inch) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
D (mm) |
H (mm) |
H1 (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
z (mm) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10
|
NPT
|
3∕8
|
10
|
49
|
50
|
61
|
62
|
98
|
82
|
56
|
32
|
45
|
70
|
-
|
161543681
|
Na dotaz | Na dotaz | ||
|
15
|
NPT
|
1∕2
|
10
|
77
|
50
|
61
|
62
|
98
|
82
|
56
|
32
|
45
|
64
|
-
|
161543682
|
Na dotaz | Na dotaz | ||
|
20
|
NPT
|
3∕4
|
10
|
146
|
58
|
74
|
72
|
112
|
106
|
66
|
39
|
58
|
76
|
-
|
161543683
|
Na dotaz | Na dotaz | ||
|
25
|
NPT
|
1
|
10
|
260
|
68
|
80
|
77
|
127
|
106
|
71
|
39
|
58
|
83
|
-
|
161543684
|
Na dotaz | Na dotaz | ||
|
32
|
NPT
|
1 1∕4
|
10
|
437
|
84
|
95
|
87
|
146
|
131
|
85
|
54
|
74
|
99
|
-
|
161543685
|
Na dotaz | Na dotaz | ||
|
40
|
NPT
|
1 1∕2
|
10
|
667
|
97
|
102
|
97
|
157
|
131
|
89
|
54
|
74
|
111
|
-
|
161543686
|
Na dotaz | Na dotaz | ||
|
50
|
NPT
|
2
|
10
|
1293
|
124
|
117
|
112
|
183
|
152
|
101
|
66
|
87
|
135
|
-
|
161543687
|
Na dotaz | Na dotaz |
FKM
|
DN (mm) |
Závit Typ |
Rozměr (inch) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
D (mm) |
H (mm) |
H1 (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
z (mm) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10
|
NPT
|
3∕8
|
10
|
49
|
50
|
61
|
62
|
98
|
82
|
56
|
32
|
45
|
70
|
-
|
161543691
|
Na dotaz | Na dotaz | ||
|
15
|
NPT
|
1∕2
|
10
|
77
|
50
|
61
|
62
|
98
|
82
|
56
|
32
|
45
|
64
|
-
|
161543692
|
Na dotaz | Na dotaz | ||
|
20
|
NPT
|
3∕4
|
10
|
146
|
58
|
74
|
72
|
112
|
106
|
66
|
39
|
58
|
76
|
-
|
161543693
|
Na dotaz | Na dotaz | ||
|
25
|
NPT
|
1
|
10
|
260
|
68
|
80
|
77
|
127
|
106
|
71
|
39
|
58
|
83
|
-
|
161543694
|
Na dotaz | Na dotaz | ||
|
32
|
NPT
|
1 1∕4
|
10
|
437
|
84
|
95
|
87
|
146
|
131
|
85
|
54
|
74
|
99
|
-
|
161543695
|
Na dotaz | Na dotaz | ||
|
40
|
NPT
|
1 1∕2
|
10
|
667
|
97
|
102
|
97
|
157
|
131
|
89
|
54
|
74
|
111
|
-
|
161543696
|
Na dotaz | Na dotaz | ||
|
50
|
NPT
|
2
|
10
|
1293
|
124
|
117
|
112
|
183
|
152
|
101
|
66
|
87
|
135
|
-
|
161543697
|
Na dotaz | Na dotaz |
