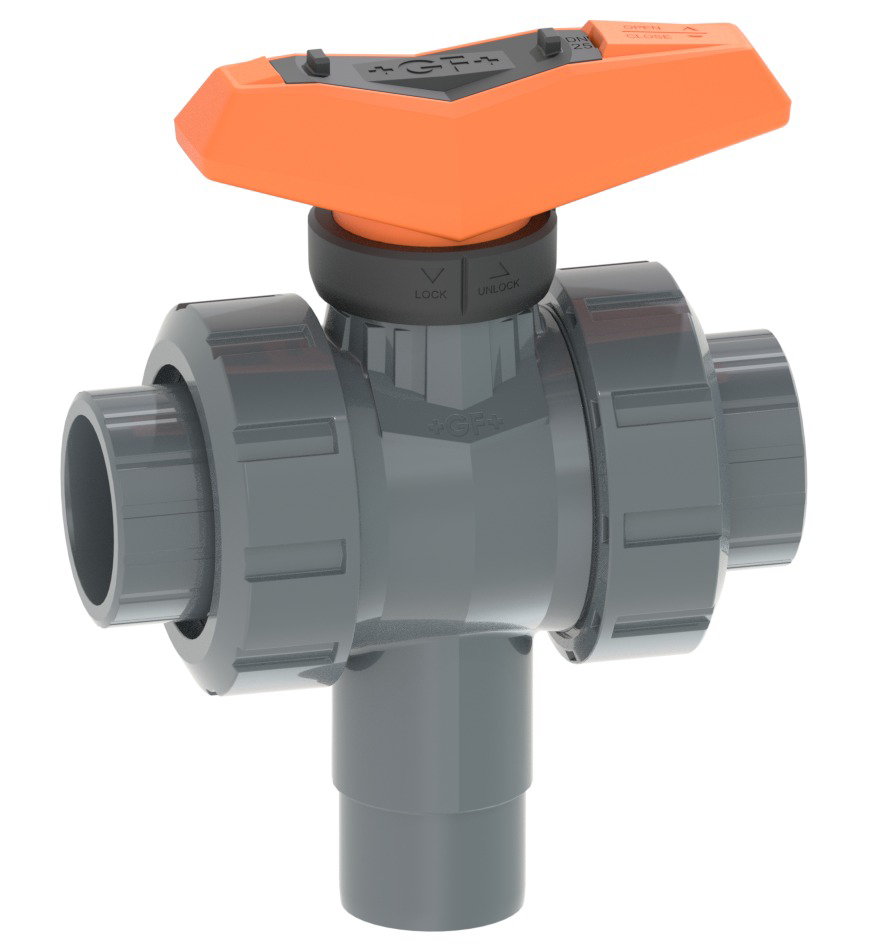

3-cestný kulový kohout typ 543 Pro PVC-U
Popis
Vertikální/L-vrtání pro lepení metrické
Model:
Standardně uzamykatelná páka (DN10-DN50)
Pro snadnou instalaci demontáž
Sada koulePTFE
Vertikální vstup lepený metrický
Provozní úhel 360° bez omezení
Omezovač 90° přiložen, při různých pozicích je použitelný klip kroužek
Integrované nerezové závitové vložky

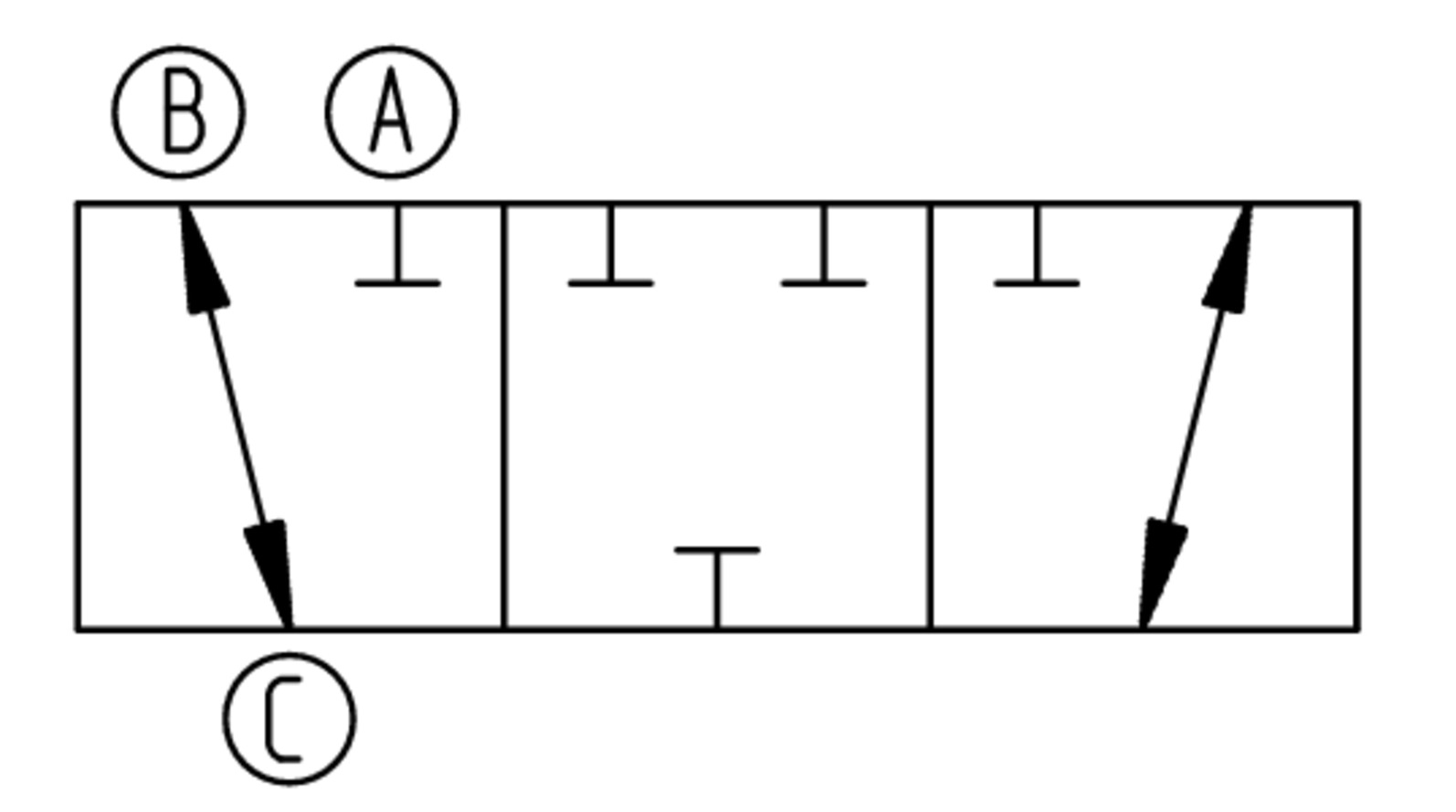

Stav přepouštění A-C otevřeno, viz schéma průtoku
Rozměr Z, konec ventilu a převlečná matice jsou kompatibilní s typem 543 (1. generace)
Pro snadnou instalaci demontáž
Sada koulePTFE
Vertikální vstup lepený metrický
Provozní úhel 360° bez omezení
Omezovač 90° přiložen, při různých pozicích je použitelný klip kroužek
Integrované nerezové závitové vložky
Stav přepouštění A-C otevřeno, viz schéma průtoku
Rozměr Z, konec ventilu a převlečná matice jsou kompatibilní s typem 543 (1. generace)
Režim akce:
Pro propojení dvou vstupů
Možnost:
Modul rozhraní se snímačem zpětné vazby polohy, vč. Zpětná vazba LED (DN10-50)
Ruční páka s vratnou pružinou ("Dead man") (DN10-25)
Pneumatické nebo elektrické pohony od GF
Možnost individuální konfigurace ventilu
Ruční páka s vratnou pružinou ("Dead man") (DN10-25)
Pneumatické nebo elektrické pohony od GF
Možnost individuální konfigurace ventilu
EPDM
|

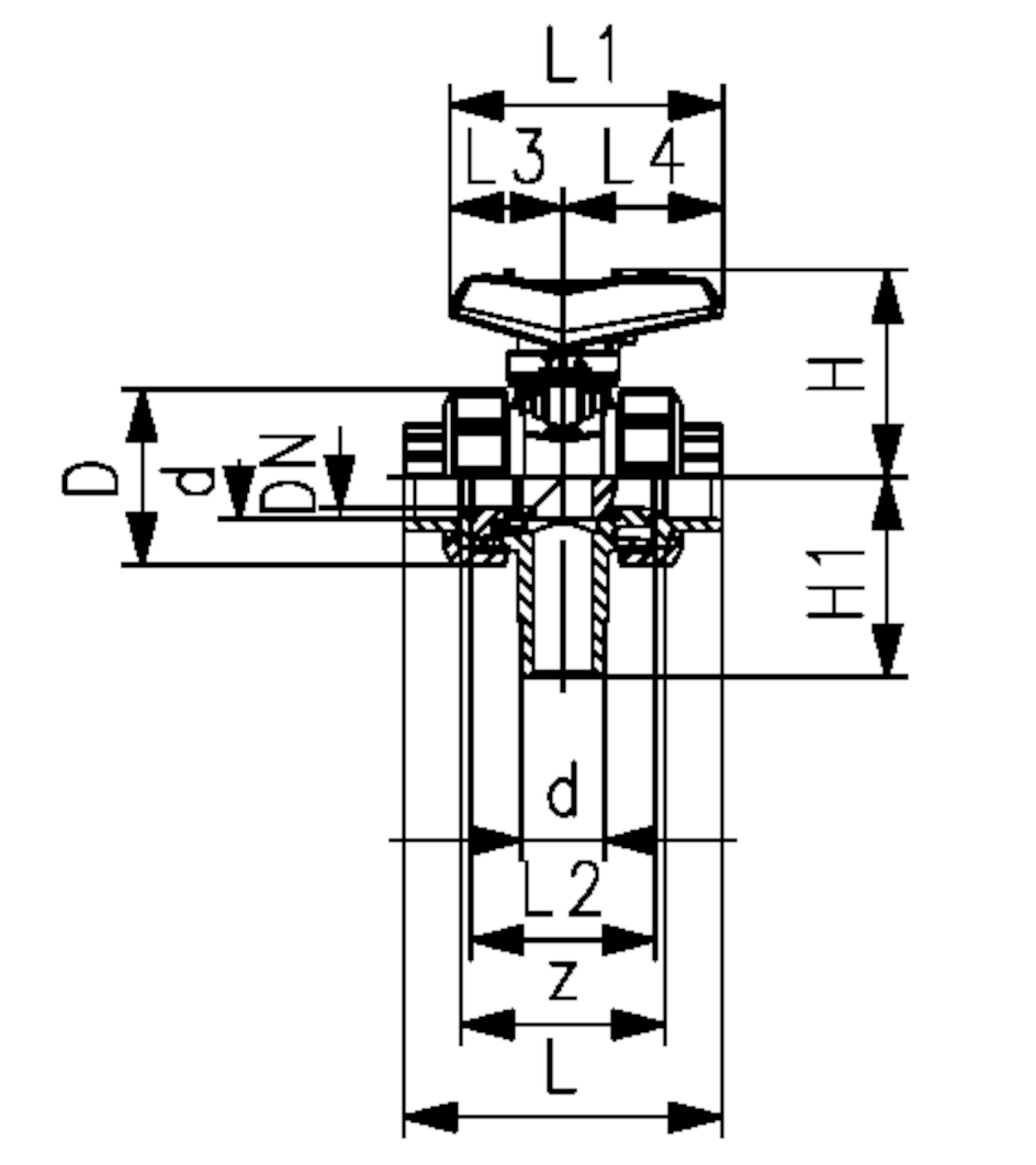

d (mm) |
DN (mm) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
D (mm) |
H (mm) |
H1 (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
z (mm) |
nejblíže k inch (inch) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
16
|
10
|
10
|
49
|
50
|
61
|
62
|
92
|
82
|
56
|
32
|
45
|
64
|
3∕8
|
0.162
|
161543401
|
2 319,00 | Na dotaz | ||
|
20
|
15
|
10
|
77
|
50
|
61
|
62
|
95
|
82
|
56
|
32
|
45
|
64
|
1∕2
|
0.155
|
161543402
|
2 374,00 | Na dotaz | ||
|
25
|
20
|
10
|
146
|
58
|
74
|
72
|
111
|
106
|
66
|
39
|
58
|
74
|
3∕4
|
0.255
|
161543403
|
2 749,00 | Na dotaz | ||
|
32
|
25
|
10
|
260
|
68
|
80
|
77
|
123
|
106
|
71
|
39
|
58
|
79
|
1
|
0.372
|
161543404
|
3 414,00 | Na dotaz | ||
|
40
|
32
|
10
|
437
|
84
|
95
|
87
|
146
|
131
|
85
|
54
|
74
|
95
|
1 1∕4
|
0.622
|
161543405
|
3 855,00 | Na dotaz | ||
|
50
|
40
|
10
|
667
|
97
|
102
|
97
|
157
|
131
|
89
|
54
|
74
|
95
|
1 1∕2
|
0.879
|
161543406
|
4 500,00 | Na dotaz | ||
|
63
|
50
|
10
|
1293
|
124
|
117
|
112
|
183
|
152
|
101
|
66
|
87
|
107
|
2
|
1.617
|
161543407
|
5 671,00 | Na dotaz |
FKM
|
d (mm) |
DN (mm) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
D (mm) |
H (mm) |
H1 (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
z (mm) |
nejblíže k inch (inch) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
16
|
10
|
10
|
49
|
50
|
61
|
62
|
92
|
82
|
56
|
32
|
45
|
64
|
3∕8
|
0.162
|
161543411
|
2 514,00 | Na dotaz | ||
|
20
|
15
|
10
|
77
|
50
|
61
|
62
|
95
|
82
|
56
|
32
|
45
|
64
|
1∕2
|
0.166
|
161543412
|
2 569,00 | Na dotaz | ||
|
25
|
20
|
10
|
146
|
58
|
74
|
72
|
111
|
106
|
66
|
39
|
58
|
74
|
3∕4
|
0.255
|
161543413
|
3 009,00 | Na dotaz | ||
|
32
|
25
|
10
|
260
|
68
|
80
|
77
|
123
|
106
|
71
|
39
|
58
|
79
|
1
|
0.372
|
161543414
|
3 768,00 | Na dotaz | ||
|
40
|
32
|
10
|
437
|
84
|
95
|
87
|
146
|
131
|
85
|
54
|
74
|
95
|
1 1∕4
|
0.622
|
161543415
|
4 240,00 | Na dotaz | ||
|
50
|
40
|
10
|
667
|
97
|
102
|
97
|
157
|
131
|
89
|
54
|
74
|
95
|
1 1∕2
|
0.886
|
161543416
|
5 297,00 | Na dotaz | ||
|
63
|
50
|
10
|
1293
|
124
|
117
|
112
|
183
|
152
|
101
|
66
|
87
|
107
|
2
|
1.617
|
161543417
|
6 899,00 | Na dotaz |
