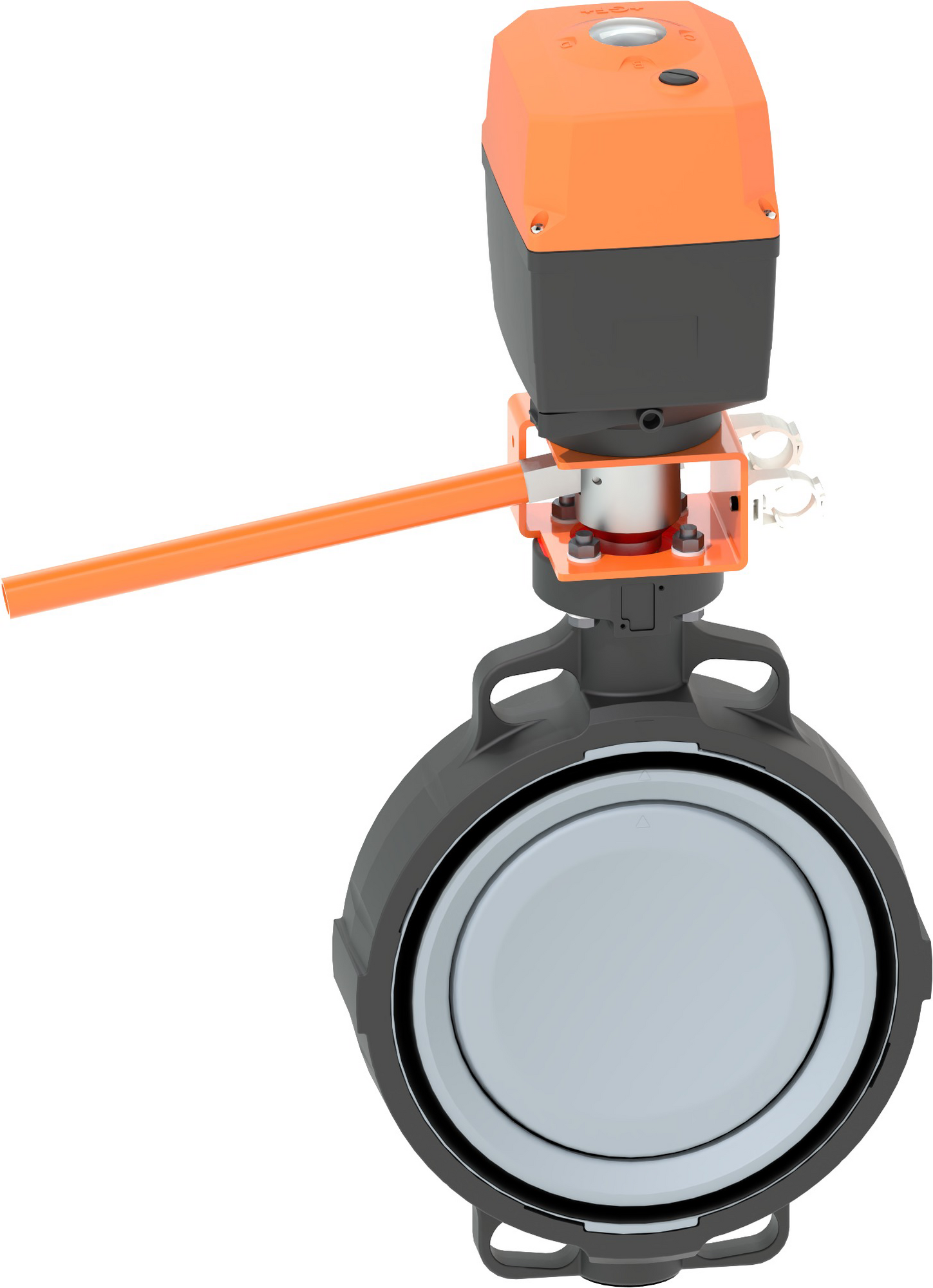

ABS Uzavírací klapka typ 145
Popis
S elektropohonem 230V s ručním převíjením příruba standard metrická /ANSI/BS/JIS
Model:
Napětí 100-230V, 50-60Hz
Nastavení otáčení 90°<)
Jednotka ohřevu, zpětná vazba polohy (otevřeno/zavřeno/střed)
Celková délka dle EN 558, ISO 5752 (DN50-200 řada 25, DN250-300 linie 16)
Připojovací rozměr: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 Class 150, BS 1560: 1989, BS 4504, JIS B 2220
Nastavení otáčení 90°<)
Jednotka ohřevu, zpětná vazba polohy (otevřeno/zavřeno/střed)
Celková délka dle EN 558, ISO 5752 (DN50-200 řada 25, DN250-300 linie 16)
Připojovací rozměr: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 Class 150, BS 1560: 1989, BS 4504, JIS B 2220
Možnost:
Dostupné v konfiguraci i jiné ventily a pohony
Doplňkové příslušenství: Vratná jednotka, Monitorovací deska, Pozicionér, Deska Profibus DP
Doplňkové příslušenství: Vratná jednotka, Monitorovací deska, Pozicionér, Deska Profibus DP
Poznámka:
Pro některé kombinace materiálů (např. ventily DN300 s PE/PP trubkami) jsou potřeba speciální přírubové adaptéry. Zkontrolujte prosím „Nástroj pro dokonalé připojení příruby“ na www.gfps.com
EPDM
|

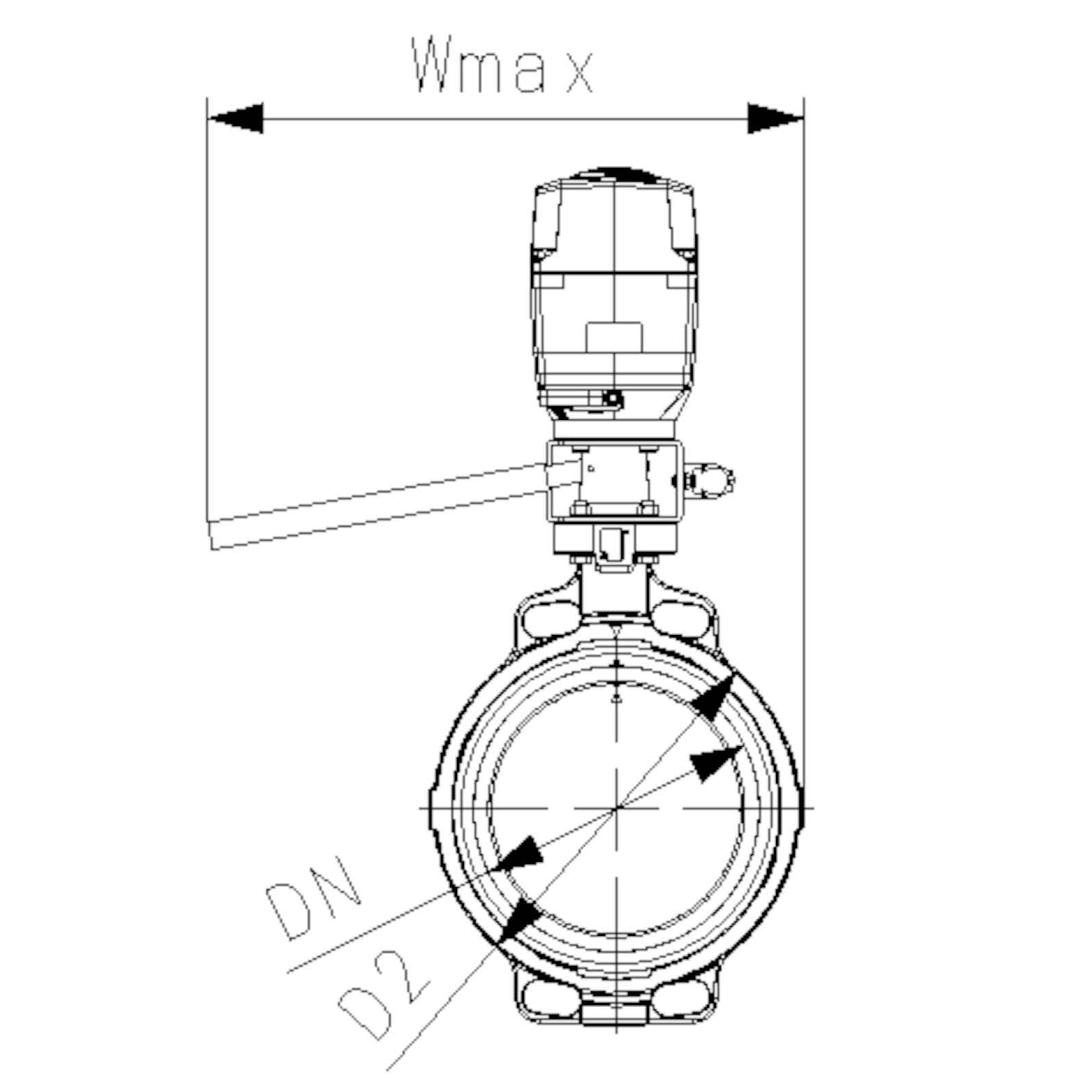

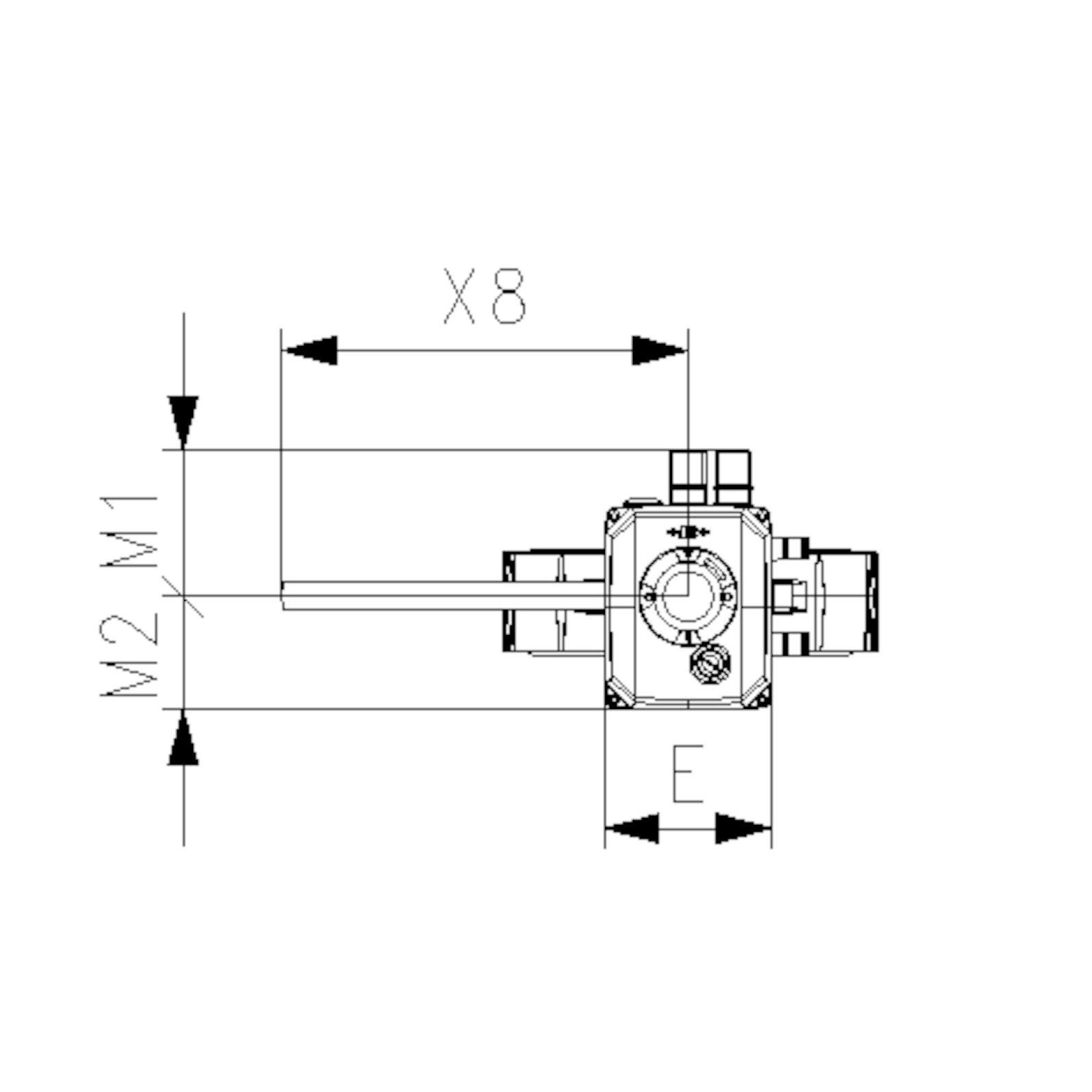

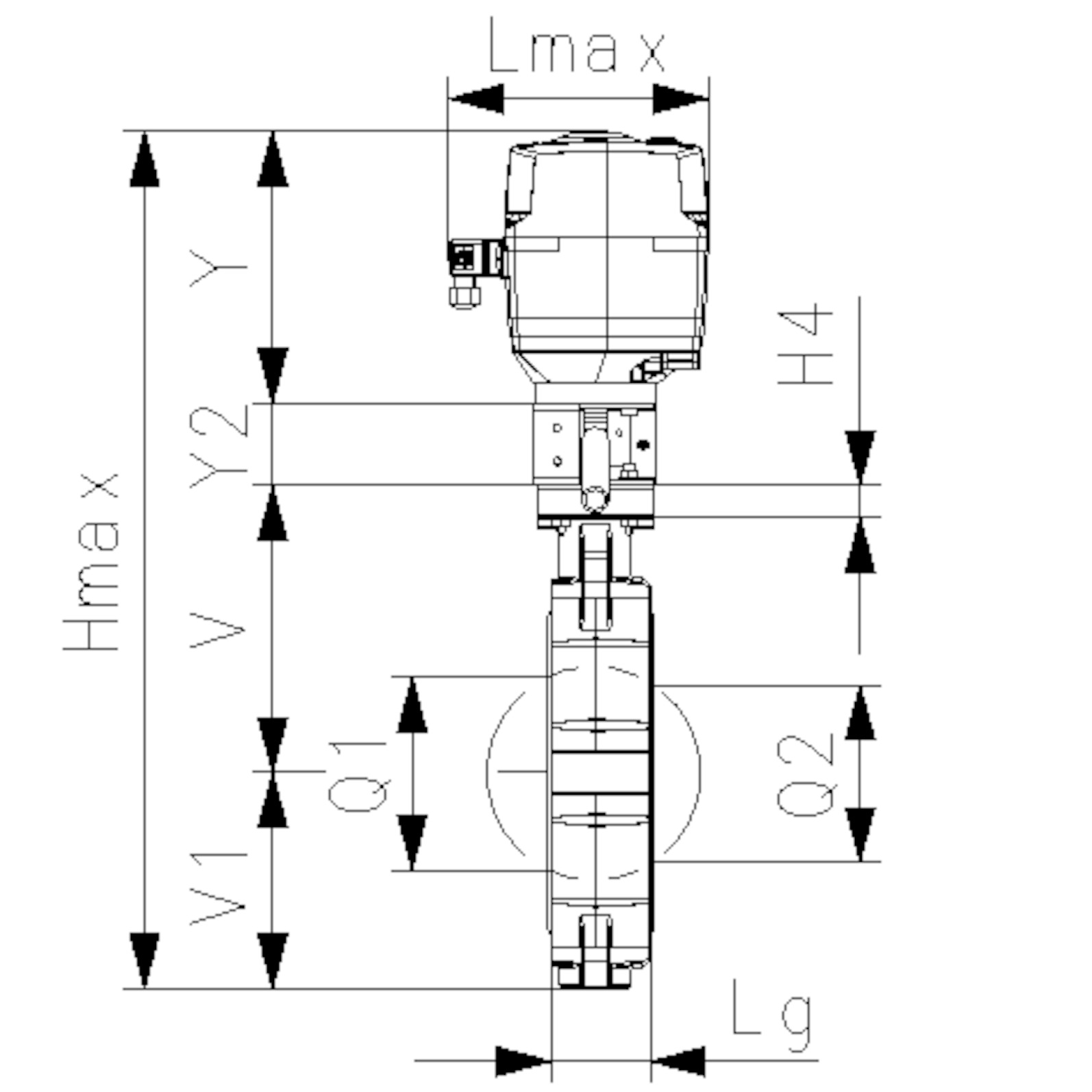

d (mm) |
Rozměr (inch) |
DN (mm) |
PN (bar) |
kv-hodnota (Δp=1 bar) (l⁄min) |
Hmax (mm) |
Lmax (mm) |
Wmax (mm) |
U (mm) |
V (mm) |
H4 (mm) |
V1 (mm) |
Lg (mm) |
D2 (mm) |
Q1 (mm) |
Q2 (mm) |
k (mm) |
Y (mm) |
E (mm) |
X8 (mm) |
Y2 (mm) |
M1 (mm) |
M2 (mm) |
Váha kg |
Obj. kód |
Ceníková cena (Kč) | Skladem | Katalogový list | Přidat do košíku |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
63
|
2
|
50
|
10
|
740
|
461.4
|
190
|
356.7
|
90
|
133.3
|
23
|
78.8
|
45
|
104
|
40
|
-
|
125
|
189.3
|
122.3
|
297.5
|
60
|
107.3
|
82.7
|
5.678
|
199145482
|
52 586,00 | Na dotaz | ||
|
75
|
2 1∕2
|
65
|
10
|
1500
|
474.3
|
190
|
363.8
|
90
|
139.9
|
23
|
85.1
|
46
|
115
|
54
|
35
|
145
|
189.3
|
122.3
|
297.5
|
60
|
107.3
|
82.7
|
5.781
|
199145483
|
53 523,00 | Na dotaz | ||
|
90
|
3
|
80
|
10
|
2400
|
486.1
|
190
|
365.9
|
90
|
145.6
|
23
|
91.2
|
49
|
131
|
67
|
50
|
160
|
189.3
|
122.3
|
297.5
|
60
|
107.3
|
82.7
|
5.859
|
199145484
|
60 841,00 | Na dotaz | ||
|
110
|
4
|
100
|
10
|
3800
|
521.4
|
190
|
378.0
|
90
|
166.4
|
23
|
105.7
|
56
|
161
|
88
|
74
|
180
|
189.3
|
122.3
|
297.5
|
60
|
107.3
|
82.7
|
6.395
|
199145485
|
61 362,00 | Na dotaz | ||
|
140
|
5
|
125
|
10
|
8600
|
548.1
|
190
|
391.0
|
90
|
180.0
|
23
|
118.8
|
64
|
187
|
113
|
97
|
210
|
189.3
|
122.3
|
297.5
|
60
|
107.3
|
82.7
|
-
|
199145486
|
Na dotaz | Na dotaz | ||
|
160
|
6
|
150
|
10
|
11400
|
569.2
|
190
|
405.0
|
90
|
189.0
|
23
|
130.9
|
72
|
215
|
139
|
123
|
240
|
189.3
|
122.3
|
297.5
|
60
|
107.3
|
82.7
|
7.718
|
199145487
|
67 571,00 | Na dotaz | ||
|
225
|
8
|
200
|
10
|
19900
|
628.1
|
190
|
431.0
|
90
|
210.5
|
23
|
158.3
|
73
|
267
|
178
|
169
|
295
|
189.3
|
122.3
|
297.5
|
60
|
107.3
|
82.7
|
13.529
|
199145488
|
85 677,00 | Na dotaz |
